培訓內容
一、點、線、面的投影
二、立體表面的交線（截交線與相貫線）
三、機件的常用表達方法
四、螺紋與齒輪的規定畫法
1.1 投影法及其分類
1.2 點的投影
1.3 直線的投影
1.4 平面的投影
結束放映
平行投影法
中心投影法
1.1 投影法及其分類
投影法
投射線
物體
投影面
投影

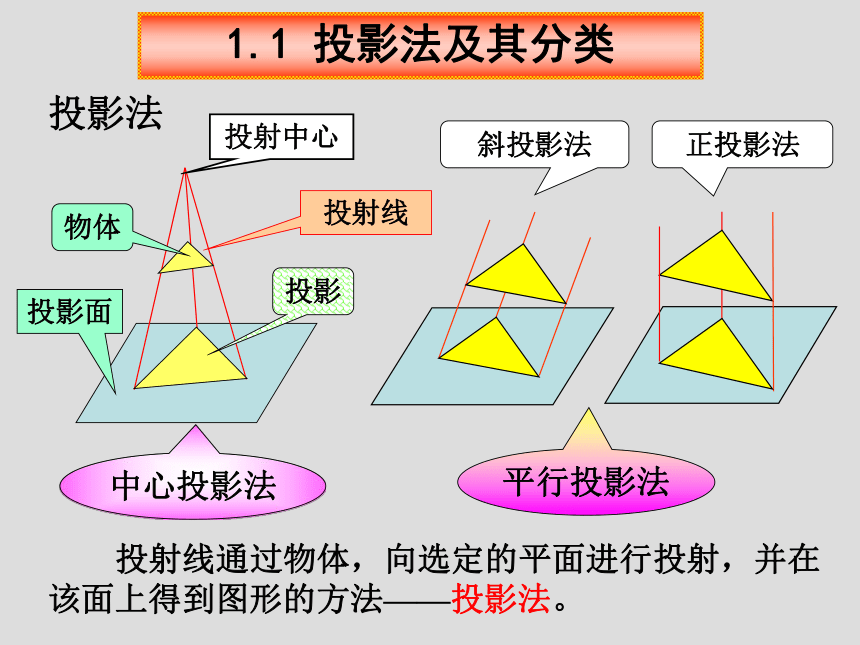

投射線通過物體，向選定的平面進行投射，并在該面上得到圖形的方法——投影法。
投射中心
斜投影法
正投影法
中心投影法

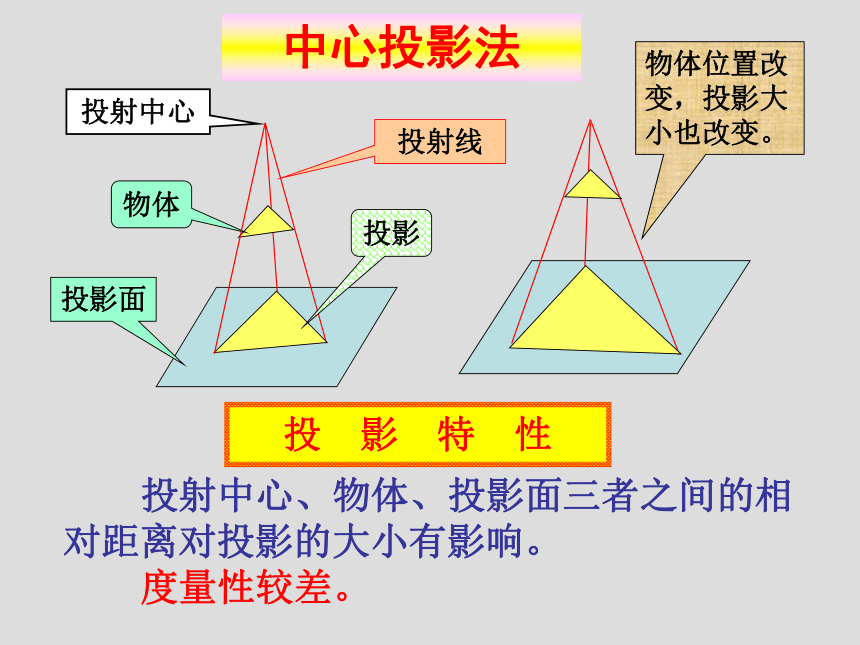

投射中心、物體、投影面三者之間的相對距離對投影的大小有影響。
度量性較差。
投 影 特 性
物體位置改變，投影大小也改變。
投射線
物體
投影面
投影
投射中心
平 行 投 影 法
投 影 特 性
投影大小與物體和投影面之間的距離無關。度量性較好。
工程圖樣多數采用正投影法繪制。

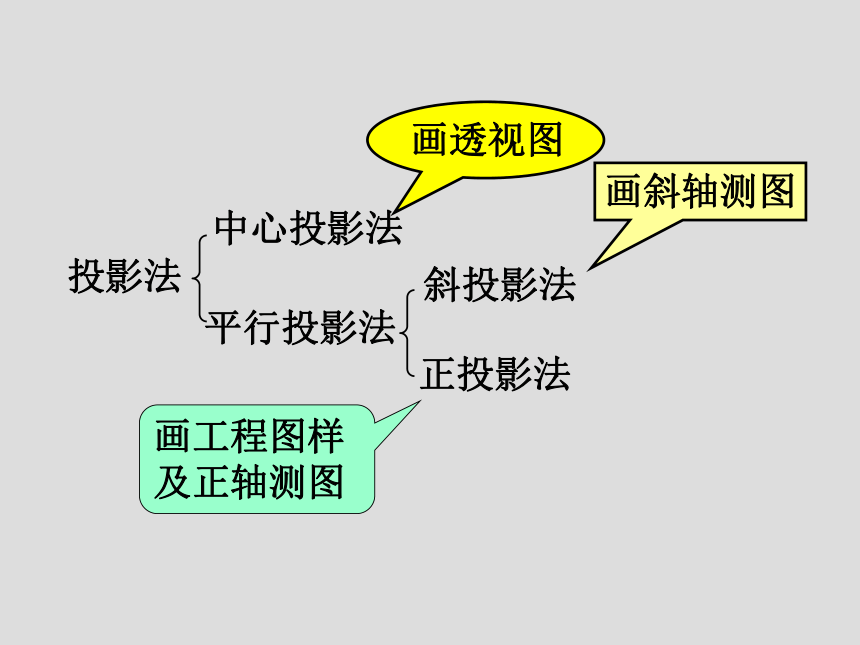

投影法
中心投影法
平行投影法
正投影法
斜投影法
畫透視圖
畫斜軸測圖
畫工程圖樣及正軸測圖
P
b
●
●
A
P
采用多面投影。
過空間點A的投射線與投影面P的交點即為點A在P面上的投影。
B3
●
B2
●
B1
●
點在一個投影面上的投影不能確定點的空間位置。
一、點在一個投影面上的投影
a
●
1.2 點的投影
解決辦法？
H
W
V

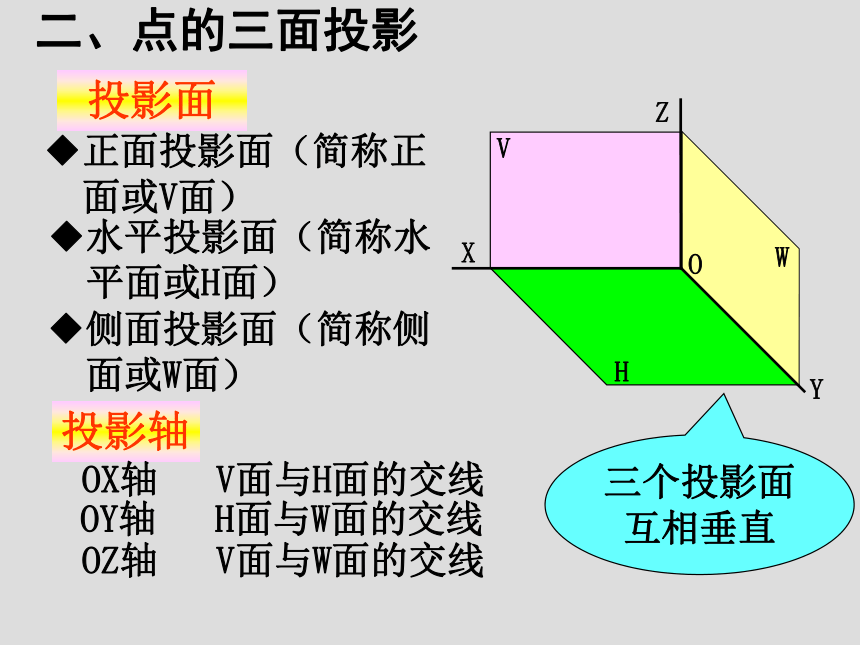

二、點的三面投影
投影面
◆正面投影面（簡稱正
面或V面）
◆水平投影面（簡稱水
平面或H面）
◆側面投影面（簡稱側
面或W面）
投影軸
O
X
Z
OX軸 V面與H面的交線
OZ軸 V面與W面的交線
OY軸 H面與W面的交線
三個投影面互相垂直
Y
W
H
V
O
X
Z
Y
空間點A在三個投影面上的投影
a
點A的正面投影
a
點A的水平投影
a
點A的側面投影
注意：
空間點用大寫字母表示，點的投影用小寫字母表示。
a
●
a
●
a
●
A
●
●
●
●
●
X
Y
Z
O
V
H
W
A
a
a
a
x
a
a
z
a
y
向右翻
向下翻
不動

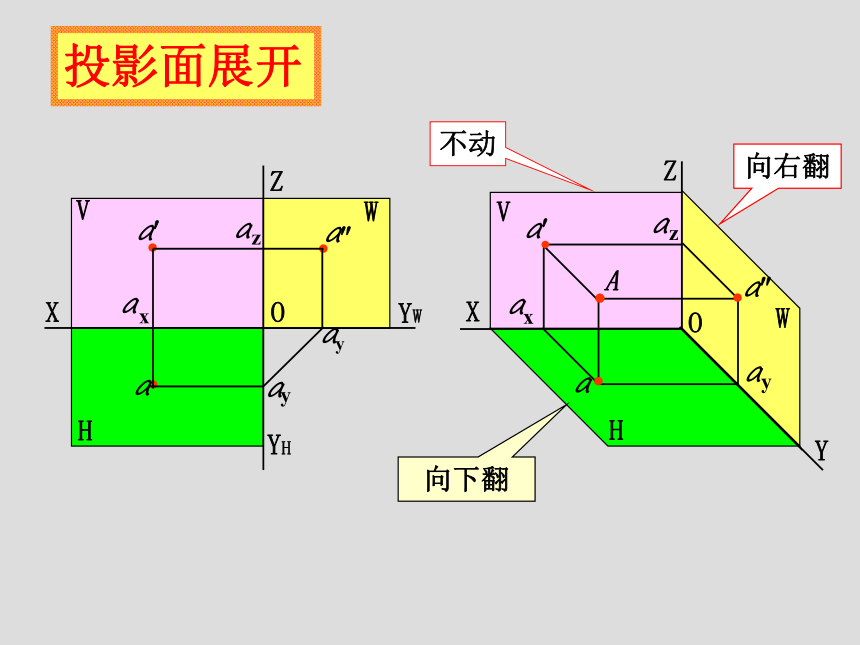

投影面展開
W
V
H
a
a
●
x
●
●
a
z
Z
a
a
y
a
y
a
X
YH
YW
O

●
●
●
●
X
Y
Z
O
V
H
W
A
a
a
a

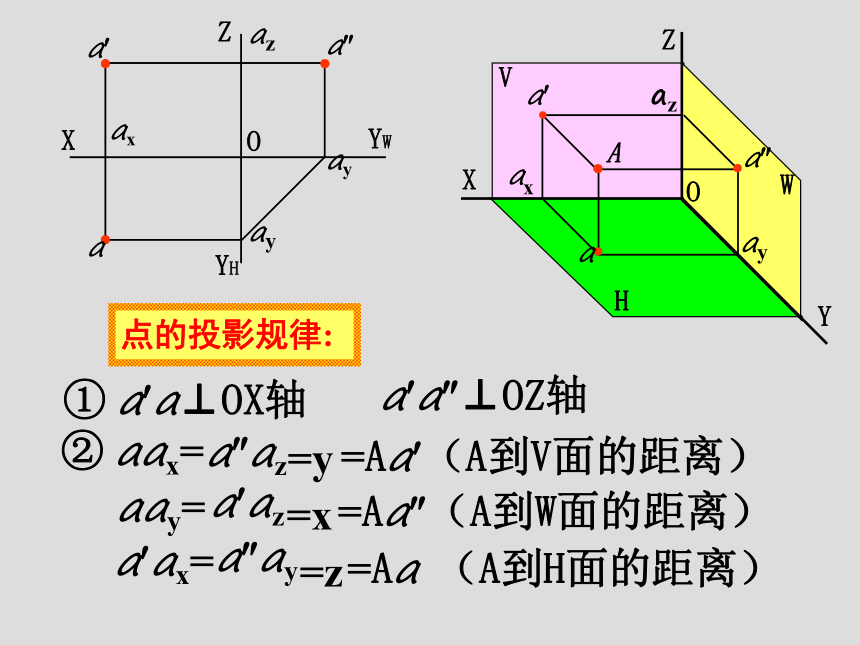

點的投影規律:
① a a⊥OX軸
② aax=
a ax=
aay=
x
a
a
z
a
y
●
●
YW
Z
az
a
X
YH
ay
O
a
ax
ay
a
●
a a ⊥OZ軸
=y
=Aa （A到V面的距離）
a az
=x
=Aa （A到W面的距離）
a ay
=z
=Aa （A到H面的距離）
a az
●
●
a
a
ax
例：已知點的兩個投影，求第三投影。
●
a
●
●
a
a
ax
az
az
解法一:
通過作45°線使a az=aax
解法二:
用圓規直接量取a az=aax
a
●
三、兩點的相對位置
兩點的相對位置指兩點在空間的上下、前后、左右位置關系。
判斷方法：
▲ x 坐標大的在左
▲ y 坐標大的在前
▲ z 坐標大的在上
B點在A點之前、之右、之下。
b
a
a
a
b
b
●
●
●
●
●
●
X
YH
YW
Z
o
( )
a c
c
重影點：
空間兩點在某一投影面上的投影重合為一點時，則稱此兩點為該投影面的重影點。
●
●
●
●
●
a
a
c
被擋住的投影加( )
A、C為哪個投影面的重影點呢？
A、C為H面的重影點
a
a
a
b
b
b
●
●
●
●
●
●
1.3 直線的投影
兩點確定一條直線，將兩點的同名投影用直線連接，就得到直線的同名投影。
⒈ 直線對一個投影面的投影特性
一、直線的投影特性
B
A
●
●
●
●
a
b
直線垂直于投影面
投影重合為一點
積　聚　性
直線平行于投影面
投影反映線段實長
ab=AB
直線傾斜于投影面
投影比空間線段短
ab=AB.cos
●
●
A
B
●
●
a
b

A
M
B
●
a≡b≡m
●
●
●
⒉ 直線在三個投影面中的投影特性
投影面平行線
平行于某一投影面而
與其余兩投影面傾斜
投影面垂直線
正平線（平行于Ｖ面）
側平線（平行于Ｗ面）
水平線（平行于Ｈ面）
正垂線（垂直于Ｖ面）
側垂線（垂直于Ｗ面）
鉛垂線（垂直于Ｈ面）
一般位置直線
與三個投影面都傾斜的直線
統稱特殊位置直線
垂直于某一投影面
其投影特性取決于直線與三個投影面間的相對位置
⑴ 投影面平行線
γ
β
X
Z
″
b
a
a
a
b
b
O
YH
YW
′
′
″
水平線
實長
① 在其平行的那個投影
面上的投影反映實長，
并反映直線與另兩投
影面傾角的實大。
② 另兩個投影面上的投
影平行于相應的投影
軸，其到相應投影軸
距離反映直線與它所
平行的投影面之間的
距離。
投影特性：
V
H
a
b
A
a
a
γ
β
B
b
b
W
β
γ
′
′
″
″
判斷下列直線是什么位置的直線？
側平線
正平線
與H面的夾角: 與V面的角:β
與W面的夾角:γ
實長

β
實長
γ

b
a
a
b
a
b
b
a
a
b
b
a
直線與投影面夾角的表示法：
反映線段實長，且垂直于相應的投影軸。
⑵ 投影面垂直線
鉛垂線
正垂線
側垂線
② 另外兩個投影，
① 在其垂直的投影面上，
投影有積聚性。
投影特性:
●
a
b
a(b)
a
b
●
c (d )
c
d
d
c
●
e
f
e
f
e (f )
⑶ 一般位置直線
Z

YH
a
O
X
a
b
b
a
YW
b



三個投影都傾斜于投影軸，其與投影軸的夾角并不反映空間線段與三個投影面夾角的大小。三個投影的長度均比空間線段短，即都不反映空間線段的實長。
投影特性
H
a
β
γ
a
A
b

V
B
b
W
a


b


1.4 平面的投影
一、平面的表示法
不在同一直線上的三個點
直線及線外一點
a
b
c
a
b
c
●
●
●
●
●
●
d
●
d
●
兩平行直線
a
b
c
a
b
c
●
●
●
●
●
●
兩相交直線
平面圖形
c
●
●
●
a
b
c
a
b
●
●
●
c
●
●
●
●
●
●
a
b
a
b
c
b
●
●
●
●
●
●
a
c
a
b
c
二、平面的投影特性
垂直
傾斜
投 影 特 性
★平面平行投影面——投影就把實形現
★平面垂直投影面——投影積聚成直線
★平面傾斜投影面——投影類似原平面
實形性
類似性
積聚性
⒈ 平面對一個投影面的投影特性
平行
⒉ 平面在三投影面體系中的投影特性
平面對于三投影面的位置可分為三類：
投影面垂直面
投影面平行面
一般位置平面
特殊位置平面
垂直于某一投影面，傾斜于另兩個投影面
平行于某一投影面，
垂直于另兩個投影面
與三個投影面都傾斜
正垂面
側垂面
鉛垂面
正平面
側平面
水平面
c
c
⑴ 投影面垂直面
a
b
c
a
b
b
a
類似性
類似性
積聚性
鉛垂面
γ
β
投影特性：
在它垂直的投影面上的投影積聚成直線。該直線與投影軸的夾角反映空間平面與另外兩投影面夾角的大小。
另外兩個投影面上的投影為類似形。
a
b
c
a
b
c
a
b
c
⑵ 投影面平行面
積聚性
積聚性
實形性
水平面
投影特性：
在它所平行的投影面上的投影反映實形。
另兩個投影面上的投影分別積聚成與相應的投影軸平行的直線。
a
b
c
a
c
b
a
b
c
⑶ 一般位置平面
三個投影都類似。
投影特性：
a
c
b
c
a
●
a
b
c
b
例：正垂面ABC與H面的夾角為45°，已知其水平投影
及頂點B的正面投影，求△ABC的正面投影及側面
投影。
思考：此題有幾個解？
45°
2.1 立體表面的截交線
2.2 立體表面的相貫線
用平面與立體相交，截去體的一部分
——截切。
截平面與立體表面的交線——截交線。
用以截切立體的平面——截平面。
2.1 立體表面的截交線
截交線的性質：
⒈ 是一封閉的平面多邊形。
⒉ 截交線的形狀取決于被截立
體的形狀及截平面與立體的
相對位置。
截交線的投影的形狀取決于
截平面與投影面的相對位置。
⒊ 截交線是截平面與立體表面
的共有線。
⒈ 求截交線的兩種方法：
★ 求各棱線與截平面的交點→棱線法。
★ 求各棱面與截平面的交線→棱面法。
⒉ 求截交線的步驟：
☆ 截平面與體的相對位置
☆ 截平面與投影面的相對位置
確定截交線
的投影特性
確定截交
線的形狀
★ 空間及投影分析
★ 畫出截交線的投影
分別求出截平面與棱面的交線，并連接成多邊形。
一、平面體表面的截交線
截交線的每條邊是截平面與棱面的交線。
截交線是一個由直線組成的封閉的平
面多邊形。
交線的形狀？
截平面與體的幾個棱面相交？
★ 投影分析
例1：求四棱錐被截切后的俯視圖和左視圖。
★ 空間分析
★ 求截交線
★ 分析棱線的投影
★ 檢查 尤其注意檢查截
交線投影的類似性
3
2
1
(4 )
1
●
2
●
4
●
3
●
1
●
2
●
4
●
3
●
Ⅰ
Ⅱ
Ⅲ
Ⅳ
截交線在俯、左視圖上的形狀？
例1：求四棱錐被截切后的俯視圖和左視圖。
我們采用的是哪種解題方法？
棱線法！
畫出截交線的投影
當截交線的投影為非圓曲線時，其作圖步驟為：
☆ 將各點光滑地連接起來，并判斷截交線的可
見性。
☆ 先找特殊點，再補充中間點。
㈠ 圓柱體表面的截交線
截平面與圓柱面的交線的形狀取決于截平面與圓柱軸線的相對位置。
垂直
圓
橢圓
平行
兩平行直線
傾斜
例1：求左視圖
★空間及投影分析
★求截交線
★分析圓柱體輪廓素線的投影
截交線的形狀
截交線的投影特性
解題步驟：
同一立體被多個平面截切，要逐個截平面進行截交線的分析和作圖。
●
●
●
●
例1：求左視圖
★空間及投影分析
★求截交線
★分析圓柱體輪廓素線的投影
截交線的形狀
截交線的投影特性
解題步驟：
例2：求左視圖
●
●
●
●
例2：求左視圖
分析、比較
例3：求俯視圖
●
●
●
●
例3：求俯視圖
例4：求俯視圖
例4：求俯視圖
分析、比較
截交線的已知投影？
●
●
●
●
●
●
●
●
●
●
●
●
例4：求左視圖
★找特殊點
★補充中間點
★光滑連接各點
★分析輪廓素線的投影
截交線的側面投影是什么形狀？
截交線的空間形狀？
例4：求左視圖
★找特殊點
★找中間點
★光滑連接各點
★分析輪廓素線的投影
橢圓的長、短軸隨截平面與圓柱軸線夾角的變化而改變。
什么情況下投影為圓呢？
截平面與圓柱軸線成45°時。
45°
（二） 圓球表面的截交線
平面與圓球相交，截交線的形狀都是圓，但根據截平面與投影面的相對位置不同，其截交線的投影可能為圓、橢圓或積聚成一條直線。
水平面與圓球面的交線的投影，在俯視圖上為部分圓弧，在側視圖上積聚為直線。
兩個側平面與圓球面的交線的投影，在側視上為部分圓弧，在俯視圖上積聚為直線。
例：求半球體截切后的俯視圖和左視圖。
平面與圓球相交，截交線的形狀都是圓，但根據截平面與投影面的相對位置不同，其截交線的投影可能為圓、橢圓或積聚成一條直線。
水平面與圓球面的交線的投影，在俯視圖上為部分圓弧，在側視圖上積聚為直線。
兩個側平面與圓球面的交線的投影，在側視圖上為部分圓弧，在俯視圖上積聚為直線。
例：求半球體截切后的俯視圖和左視圖。
兩立體相交——相貫。
兩立體相交表面產生的交線——相貫線。
2.2 立體表面的相貫線
相貫線的主要性質：
求相貫線的作圖實質是找出相貫的兩立體表面的若干共有點的投影。
★ 共有性
★ 表面性
相貫線位于兩立體的表面上。
相貫線是兩立體表面的共有線。
★ 封閉性
相貫線一般是封閉的空間折線（通常由直線和曲線組成）或空間曲線。
★ 相貫線一般為光滑封閉的空
間曲線，它是兩回轉體表面
的共有線。
二、回轉體與回轉體相貫
★ 作圖方法
表面取點法
輔助平面法
先找特殊點。
★ 作圖過程
補充中間點。
確定交線的
彎曲趨勢
確定交線
的范圍
例1 ：圓柱與圓柱相貫，求其相貫線。
●
●
●
●
●
●
●
●
●
空間及投影分析：
小圓柱軸線垂直于H面，水平投影積聚為圓，根據相貫線的共有性，相貫線的水平投影積聚在該圓上。大圓柱軸線垂直于W面，側面投影積聚為圓，相貫線的側面投影應積聚在該圓上，為兩圓柱面共有的一段圓弧。
求相貫線的投影：
利用積聚性，采用表面取點法。
☆ 找特殊點
☆ 補充中間點
☆ 光滑連接
例1：圓柱與圓柱相貫，求其相貫線。
討論：
⒈ 相貫線的產生：
◆兩外表
面相交
◆一外表面與
一內表面相交
◆兩內表
面相交
⒉ 兩圓柱直徑的變化對相貫線的影響
交線為兩條平面
曲線（橢圓）
交線向大圓柱一側彎
例2：補全主視圖
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
★ 外形交線
◆ 兩外表面相貫
◆ 一內表面和一外表面相貫
★ 內形交線
◆ 兩內表面相貫
例2：補全主視圖
無輪是兩外表面相貫，還是一內表面和一外表面相貫，或者兩內表面相貫，求相貫線的方法和思路是相同的。
小 結：
3.1 視圖
3.2 剖視圖
3.3 斷面圖
一、基本視圖
右視圖
主視圖
俯視圖
左視圖
后視圖
仰視圖
⒈ 形成
從右向左投射
從下向上投射
從后向前投射
3.1 視 圖
機件向基本投影面投射所得的視圖。
V
W
H
⒉ 六個投影面的展開
主視
俯視
左視
右視
后視
仰視
除后視圖外，靠近主視圖的一邊是物體的后面，遠離主視圖的 一邊是物體的前面。
⒊ 六面視圖的投影對應關系
長
高
寬
上
下
左
右
前
后
右
左
度量對應關系：仍遵守“三等”規律
方位對應關系：
主視
俯視
仰視
左視
右視
后視
長
二、向視圖
向視圖是可以自由配置的視圖。
※在向視圖的上方標注字母，在相應視圖附近用箭頭
指明投射方向，并標注相同的字母。
C
D
D
B
B
C
自由配置
E
E
F
F
※表示投射方向的箭頭盡可能配置在主視圖上，只是
表示后視投射方向的箭頭才配置在其它視圖上。
按基本位置配置
三、局部視圖
局部視圖是將物體的某一部分向基本投影面投射所得的視圖。
注意事項：
用帶字母的箭頭指明要
表達的部位和投射方向，
并注明視圖名稱。
局部視圖的范圍用波浪
線表示。當表示的局部
結構是完整的且外輪廓
封閉時，波浪線可省略。
局部視圖可按基本視圖
的配置形式配置，也可
按向視圖的配置形式配
置。
B
A
A
B
四、斜視圖
問題：當物體的表面與投影面成傾斜位置時，
其投影不反映實形。
★增設一個與傾斜
表面平行的輔助
投影面。
解決方法：
★將傾斜部分向輔
助投影面投射。
斜視圖是物體向不平行于基本投影面的平面投射所得的視圖。
V
H
A
A
A
A
斜視圖的畫法
畫斜視圖的注意事項：
斜視圖通常按投射方向配置和標注。
允許將斜視圖旋轉配置，但需在斜視圖上方注明。
斜視圖的斷裂邊界用波浪線或雙折線表示。
字母靠近箭頭端，
符號方向與旋轉
方向一致。
3.2 剖 視 圖
問題：當機件的內部形狀較復雜時，視圖上將出現許多虛線，不便于看圖和標注尺寸。
解決辦法？
采用剖視圖
一、剖視圖的概念
⒈ 剖視圖的形成
假想用一剖切面將機件剖開，移去剖切面和觀察者之間的部分，將其余部分向投影面投射，并在剖面區域內畫上剖面符號。
2.剖視圖的畫圖步驟
確定剖切面的位置
想象哪部分移走了？剖面區域的形狀？哪些部分
投射時可看到？
在剖面區域內畫上剖面符號。
3.剖視圖的標注
② 剖切符號
③ 剖視圖的名稱。
標注內容：
① 剖切線
A
A－A
A
指示剖切面的位置
(細單點長畫線)。
一般情況下可省略。
表示剖切面起、迄
和轉折位置及投射
方向。
◆ 剖視圖按基本視圖關系配置時，可省略箭頭。
◆ 當單一剖切面通過機件的對稱（或基本對稱）平面，
且剖視圖按基本視圖關系配置時，可不標注。
下列情況可省略標注：
4. 畫剖視圖的注意事項
① 剖切平面的選擇：通過機件的對稱面或軸線且
平行或垂直于投影面。
② 剖切是一種假想，其它視圖仍應完整畫出，并
可取剖視。
③ 剖切面后方的可見部分要全部畫出。
A－A
A
A
B－B
B
B
C－C
C
C
④ 在剖視圖上已經表達清楚的結構,在其它視圖上
此部分結構的投影為虛線時,其虛線省略不畫。
但沒有表示清楚的結構，允許畫少量虛線。
A－A
A
A
⑤ 不需在剖面區域中表示材料的類別時，剖面符號可
采用通用剖面線表示。通用剖面線為細實線，最好
與圖形的主要輪廓或剖面區域的對稱線成45°角；
同一物體的各個剖面區域，其剖面線畫法應一致。
A
A
30°
A－A
當畫出的剖面線與圖形的主要輪廓線或剖面區域的軸線平行時，該圖形的剖面線應畫成與水平成30°或60°角，但其傾斜方向與其他圖形的剖面線一致。
二、剖視的種類及適用條件
1.全剖視
用剖切面完全地剖開物體所得的剖視圖。
　　外形較簡單，內形較復雜，而圖形又不對稱時。
適用范圍：
A
A
A－A
⒉ 半剖視
不能表達外形
A
A
A—A
存在什么問題？
解決辦法：
　　以對稱線為界，一半畫視圖，一半畫剖視。
半剖視
已表達清楚的
內形虛線不畫
A—A
適用范圍：
　　內、外形都需要表達，而形狀又對稱或基本對稱時。
B
B
A
A
A－A
B－B
用半剖視表示形狀基本對稱的機件
注：不對稱部分一定另有圖形表達清楚。
3.局部剖
　　用剖切平面局部地剖開物體所得的剖視圖。
B
B
A
A
A－A
B－B
適用范圍：
局部剖是一種較靈活的表示方法，適用范圍較廣。
① 只有局部內形需要剖切表示，而又不宜采
用全剖視時。
畫局部剖應注意的問題：
① 波浪線不能與圖上的其它圖線重合。
錯誤
正確
③ 當被剖結構為回轉體時，允許將其中
心線作局部剖的分界線。
④ 在一個視圖中，局部剖的數量不宜過
多。
三、剖切平面的種類
1.單一剖切平面
⑴ 平行于某一
基本投影面
A
A
A－A
⑵ 不平行于任何基本投影面（投影面垂直面）
☆標注方法：
☆適用范圍：
當機件具有傾斜部分，同時這部分內形和外形都需表達時。
☆此剖視可按斜
視圖的配置方
式配置。
A－A
A－A
A－A
A
A
B－B
B
B
⒉ 一組相互平行的剖切平面
A
A
A
A
A－A
B
B
☆ 標注方法：
☆ 適用范圍：
當機件上的孔槽及空腔等內部結構不在同一平面內時。
A
A
A
A
A
A
A－A
B
B
☆ 應注意的問題：
① 兩剖切平面的轉折處不應與圖上的輪廓線重合。
② 在剖視圖上不應在轉折處畫線。
×
A
A
⒊ 兩相交的剖切平面
A
A
A
A－A
☆ 標注方法：
☆ 適用范圍：
當機件的內部結構形狀用一個剖切平面剖切不能表達完全，且機件又具有回轉軸時。
A
A
☆ 應注意的問題：
① 兩剖切面的交線一般應與機件的軸線重合。
② 應按“先剖切后旋轉”的方法繪制剖視圖。
A
A
A－A
A
錯誤
正確
A－A
A－A
A
A
A
A
A
3.3 斷 面 圖
一、斷（剖）面圖的概念
假想用剖切面將物體的某處切斷，只畫出該剖切面與物體接觸部分（剖面區域）的圖形。
二、斷面圖的種類
※ 移出斷面
※ 重合斷面
☆剖切平面通過回轉面形成的孔或凹坑的 軸線時
應按剖視畫。
⒈ 移出斷面圖
畫在視圖之外，輪廓線用粗實線繪制。配置在剖切線的延長線上或其他適當的位置。
⑴ 畫法
注意事項：
⑵ 移出斷面的標注方法
① 配置在剖切符號延長線上的不對稱的移出斷面，或
按投影關系配置的對稱的移出斷面，可省略字母。
② 配置在其他位置的的對稱的移出斷面圖，可省略箭
頭。
A
A
A－A
B
B
B－B
標注內容與剖視圖相同
③ 配置在剖切線的延長線上的對稱的移出斷面，可省
略標注。
⒉ 重合斷面圖
畫在視圖之內，輪廓線用細實線繪制。
⑴ 畫法
當視圖中的輪廓線與斷面圖的圖線重合時，視圖中的輪廓線仍應連續畫出。
⑵ 標注方法
① 配置在剖切線上的不對稱的重合斷面
圖，可省略字母。
② 對稱的重合斷面圖，可不標注。
4.1 螺紋畫法及標注
4.2 螺紋緊固件
4.3 鍵聯接
4.4 銷聯接
4.5 齒輪
4.6 滾動軸承
4.7 彈簧
4.1 螺紋畫法及標注
一、螺紋的形成、結構和要素
⒈ 螺紋的形成
A
●
A1
●
導程
螺旋線
　　一個與軸線共面的平面圖形（三角形、梯形等），繞圓柱面作螺旋運動，則得到一圓柱螺旋體
——螺紋。
制在零件外表面上的螺紋叫外螺紋。
制在零件孔腔內表面上的螺紋叫內螺紋。
⒉ 螺紋的結構
⑴ 螺紋末端
倒角（圓錐面）
平頂
圓頂（球面）
車外螺紋
車內螺紋
工件
卡盤
⑵ 螺尾和退刀槽
螺紋的加工方法：
車刀
螺 尾
開始退刀
退出車刀
退刀槽
車刀
車刀
內退刀槽
外退刀槽
退刀紋
螺紋收尾
⒊ 螺紋的要素
⑴ 螺紋的牙型
三角形
在通過螺紋軸線的剖面上，螺紋的輪廓形狀。
梯形
鋸齒形
常用的有：
牙型
⑵ 螺紋的大徑、小徑和中徑
大徑：與外螺紋牙頂或內螺紋牙底相切的
假想圓柱面的直徑。D、d
小徑：與外螺紋牙底或內螺紋牙頂相切的
假想圓柱面的直徑。 D1、d1
牙底
牙底
牙頂
牙頂
小徑
大徑
外螺紋
內螺紋
牙頂
牙底
牙底
牙頂
大徑 D、d
小徑D1、d1
中徑D2、d2
螺紋的中徑：
一個假想圓柱的直徑。該圓柱的母線通過牙型上溝槽和凸起寬度相等的地方。
⑶ 螺紋的線數n
沿一條螺旋線形成的螺紋叫做單線螺紋；沿兩條或兩條以上在軸向等距分布的螺旋線所形成的螺紋叫做多線螺紋。
單線螺紋
雙線螺紋
⑷ 螺距和導程
螺紋上相鄰兩牙在中徑線上對應兩點之間的軸向距離P稱為螺距。
同一條螺紋上相鄰兩牙在中徑線上對應兩點之間的軸向距離Ph稱為導程。
單線螺紋：P=Ph
多線螺紋：P=Ph/n
=導程
螺距
螺距
導程
⑸ 螺紋的旋向
右旋(常用)
左旋
注意：只有上述各要素完全相同的內、外
螺紋才能旋合在一起。
聯
接
螺
紋
傳
動
螺
紋
M
G
Tr
B
粗牙
細牙
螺 紋
管 螺 紋
梯形螺紋
鋸 齒 形
螺 紋
普 通
是最常用的聯接螺紋
用于細小的精密或薄壁零件
用于水管、油管、氣管等薄壁管子上，用于管路的聯接。
用于各種機床的絲杠，做
傳動用。
只能傳遞單方向的動力。
螺 紋 種 類
特征
代號
外 形 圖
用 途
常用的幾種螺紋的特征代號及用途
★牙頂用粗實線表示 (外螺紋的大徑線，內
螺紋的小徑線)。
★牙底用細實線表示 (外螺紋的小徑線，內
螺紋的大徑線)。
★在投影為圓的視圖上，表示牙底的細實線
圓只畫約3/4圈。
★螺紋終止線用粗實線表示。
★當需要表示螺紋收尾時，螺尾部分的牙底
線與軸線成30°。
★不論是內螺紋還是外螺紋，其剖視圖或斷
面圖上的剖面線都必須畫到粗實線。
三、螺紋的規定畫法
⒈ 外螺紋畫法
大徑線畫粗實線
倒角圓不畫
小徑圓約畫3/4圈
外螺紋剖視畫法：
小徑
大徑
A－A
螺紋終止線畫一小段
剖面線畫到大徑線
A
A
小徑線畫細實線且畫到倒角內
小徑≈0.85d
螺紋終止線畫粗實線
螺紋終止線
⒉ 內螺紋畫法
大徑線畫細實線
小徑線畫粗實線
倒角圓不畫
大徑圓約畫3/4圈
剖面線畫到小徑線
即粗實線位置
A
A
A－A
120°
不穿通螺紋孔的畫法:
鉆孔
118°
0.5D
攻絲
容易出錯的地方
A－A
⒍ 螺紋連接的畫法
A
A
旋入深度
畫圖要點：
★ 大徑線和大徑線對齊；小徑線和小徑線
對齊。
★ 旋合部分按外螺紋畫；其余部分按各自
的規定畫。
按不剖畫
內、外螺紋剖面線方向相反
為什么？
畫圖步驟：
★ 畫外螺紋
★ 確定內螺紋的端面位置
★ 畫內螺紋及其余部分投影
四、螺紋的標注
⒈ 標注的基本格式
特征代號
公稱直徑
×
導程(P螺距)
旋向
公差帶代號
－
旋合長度代號
☆粗牙螺紋不標注螺距。
☆旋合長度為中等時，“N”可省略。
☆右旋螺紋不用標注旋向，左旋時則標注LH。
右旋
左旋
長：L 中等：N
短：S
中徑和頂徑
公差帶代號
－
☆單線螺紋 改為 。
導程(P螺距)
螺距
☆公差帶代號應按順序標注中徑、頂徑公差帶代號。
⒉ 標注示例
M20×2LH－5g6g－S
普通螺紋
大徑d＝20
螺距P2 (細牙)
短旋合長度
頂徑公差帶代號
左旋
中徑公差帶代號
例1：
例2：
Tr40×14(P7)－7H－L
梯形螺紋
大徑D＝40
導程14螺距P7線數2
中徑、頂徑公差帶代號
長旋合長度
右旋
M20×2
⒊ 標注方法
M20-7H
G1
記住：
尺寸界線應
從大徑引出！
尺寸界線 應從何處引出
注：
G右面的數字不是管螺紋的大徑，而是它的尺寸代號。
外螺紋
管螺紋
1″
內螺紋
★種類
★作用
傳遞運動和動力
改變軸的轉速與轉向
圓柱齒輪
圓錐齒輪
蝸輪蝸桿
用于兩平行軸的傳動。
用于兩相交軸的傳動。
用于兩交叉軸的傳動。
圓柱齒輪
圓錐齒輪
蝸輪蝸桿
4.5 齒 輪
齒厚s
齒距P
齒頂圓da
齒根圓df
分度圓d
齒頂高ha=m
齒根高hf=1.25m
一、圓柱齒輪
分度圓直徑(d)=模數(m)×齒數(z)
齒根圓
分度圓
★齒頂圓畫粗實線。
★齒根圓在剖視圖
中畫粗實線，在
端視圖中畫細實
線或省略不畫。
★在非圓投影的剖
視圖中輪齒部分
不畫剖面線。
⑴ 單個圓柱齒輪的畫法
畫圖要點：
★分度圓畫點劃線。
齒頂圓
2.圓柱齒輪的畫法
懇請各位老師提出寶貴意見！
愿各位老師的通用技術發展得更快！
聯系電話 13819393036
電子郵箱 txjy10@

展開更多......

收起↑
