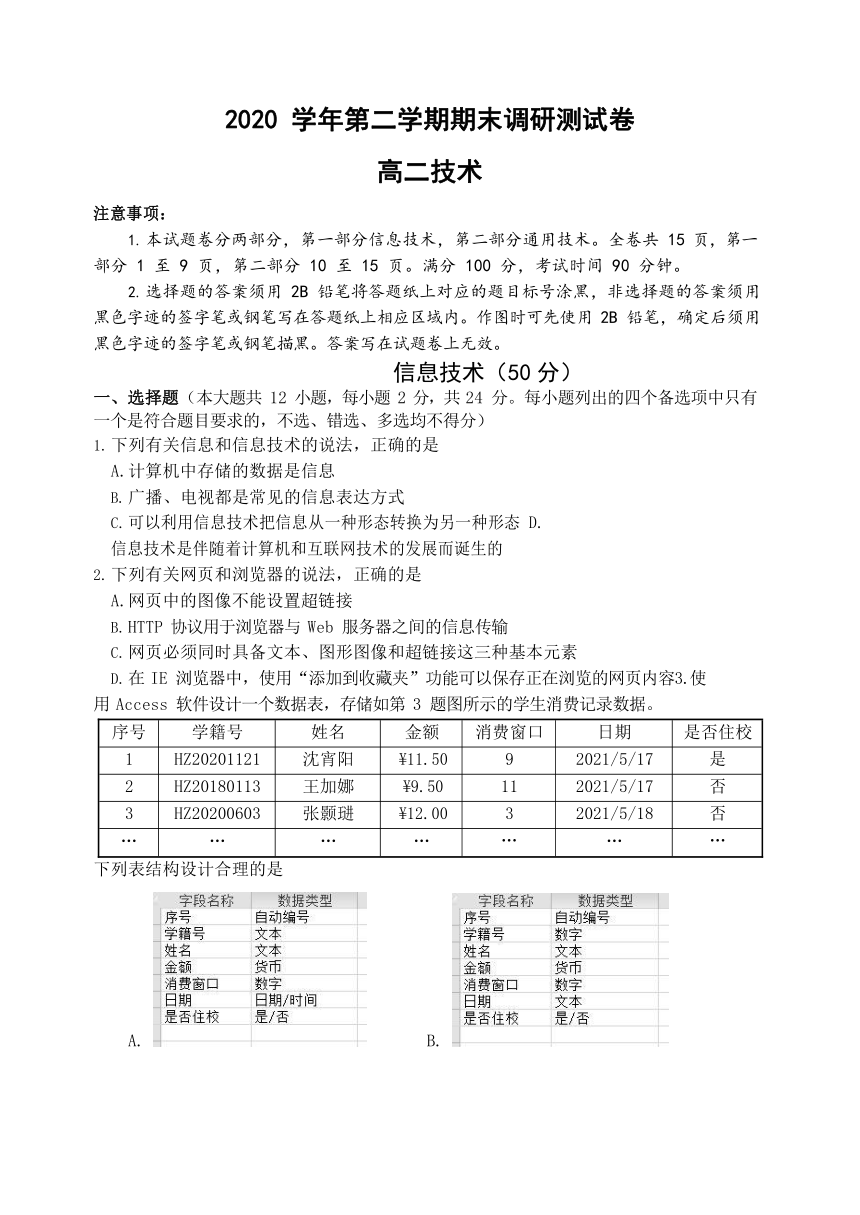

2020 學年第二學期期末調研測試卷高二技術
注意事項：
本試題卷分兩部分，第一部分信息技術，第二部分通用技術。全卷共 15 頁，第一
部分 1 至 9 頁，第二部分 10 至 15 頁。滿分 100 分，考試時間 90 分鐘。
選擇題的答案須用 2B 鉛筆將答題紙上對應的題目標號涂黑，非選擇題的答案須用黑色字跡的簽字筆或鋼筆寫在答題紙上相應區域內。作圖時可先使用 2B 鉛筆，確定后須用黑色字跡的簽字筆或鋼筆描黑。答案寫在試題卷上無效。
信息技術（50 分）
一、選擇題（本大題共 12 小題，每小題 2 分，共 24 分。每小題列出的四個備選項中只有一個是符合題目要求的，不選、錯選、多選均不得分）
下列有關信息和信息技術的說法，正確的是A.計算機中存儲的數據是信息
廣播、電視都是常見的信息表達方式
可以利用信息技術把信息從一種形態轉換為另一種形態 D.信息技術是伴隨著計算機和互聯網技術的發展而誕生的
下列有關網頁和瀏覽器的說法，正確的是A.網頁中的圖像不能設置超鏈接
HTTP 協議用于瀏覽器與 Web 服務器之間的信息傳輸
網頁必須同時具備文本、圖形圖像和超鏈接這三種基本元素
在 IE 瀏覽器中，使用“添加到收藏夾”功能可以保存正在瀏覽的網頁內容3.使用 Access 軟件設計一個數據表，存儲如第 3 題圖所示的學生消費記錄數據。
序號
學籍號
姓名
金額
消費窗口
日期
是否住校
1
HZ20201121
沈宵陽
?11.50
9
2021/5/17
是
2
HZ20180113
王加娜
?9.50
11
2021/5/17
否
3
HZ20200603
張顥琎
?12.00
3
2021/5/18
否
…
…
…
…
…
…
…
下列表結構設計合理的是
A. B.
1187196-10222103581400-1011542C. D.

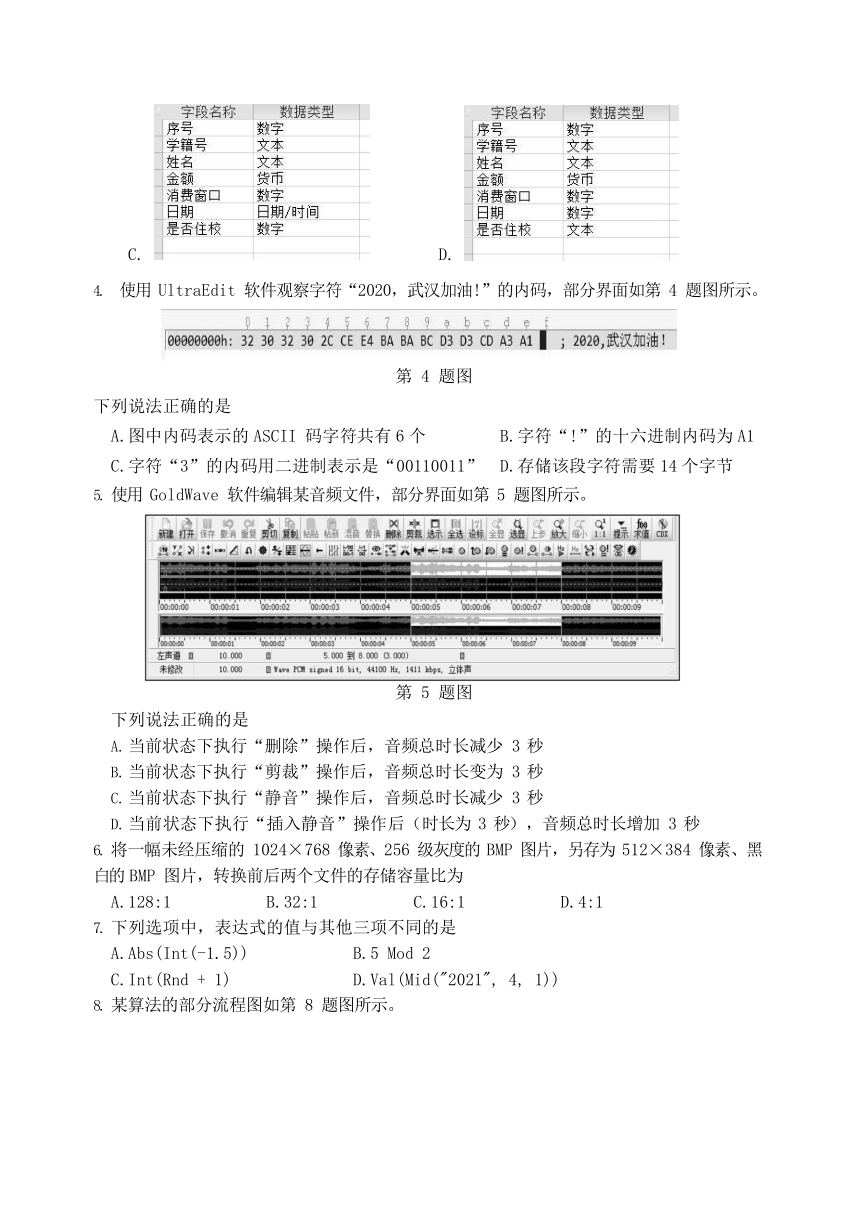

1242060345413使用 UltraEdit 軟件觀察字符“2020，武漢加油!”的內碼，部分界面如第 4 題圖所示。
第 4 題圖
下列說法正確的是
A.圖中內碼表示的 ASCII 碼字符共有 6 個 B.字符“!”的十六進制內碼為 A1 C.字符“3”的內碼用二進制表示是“00110011” D.存儲該段字符需要 14 個字節
1110996218892使用 GoldWave 軟件編輯某音頻文件，部分界面如第 5 題圖所示。
第 5 題圖
下列說法正確的是
當前狀態下執行“刪除”操作后，音頻總時長減少 3 秒
當前狀態下執行“剪裁”操作后，音頻總時長變?yōu)?3 秒
當前狀態下執行“靜音”操作后，音頻總時長減少 3 秒
當前狀態下執行“插入靜音”操作后（時長為 3 秒），音頻總時長增加 3 秒
將一幅未經壓縮的 1024×768 像素、256 級灰度的 BMP 圖片，另存為 512×384 像素、黑白的 BMP 圖片，轉換前后兩個文件的存儲容量比為
A.128:1 B.32:1 C.16:1 D.4:1
下列選項中，表達式的值與其他三項不同的是A.Abs(Int(-1.5)) B.5 Mod 2
C.Int(Rnd + 1) D.Val(Mid("2021", 4, 1))

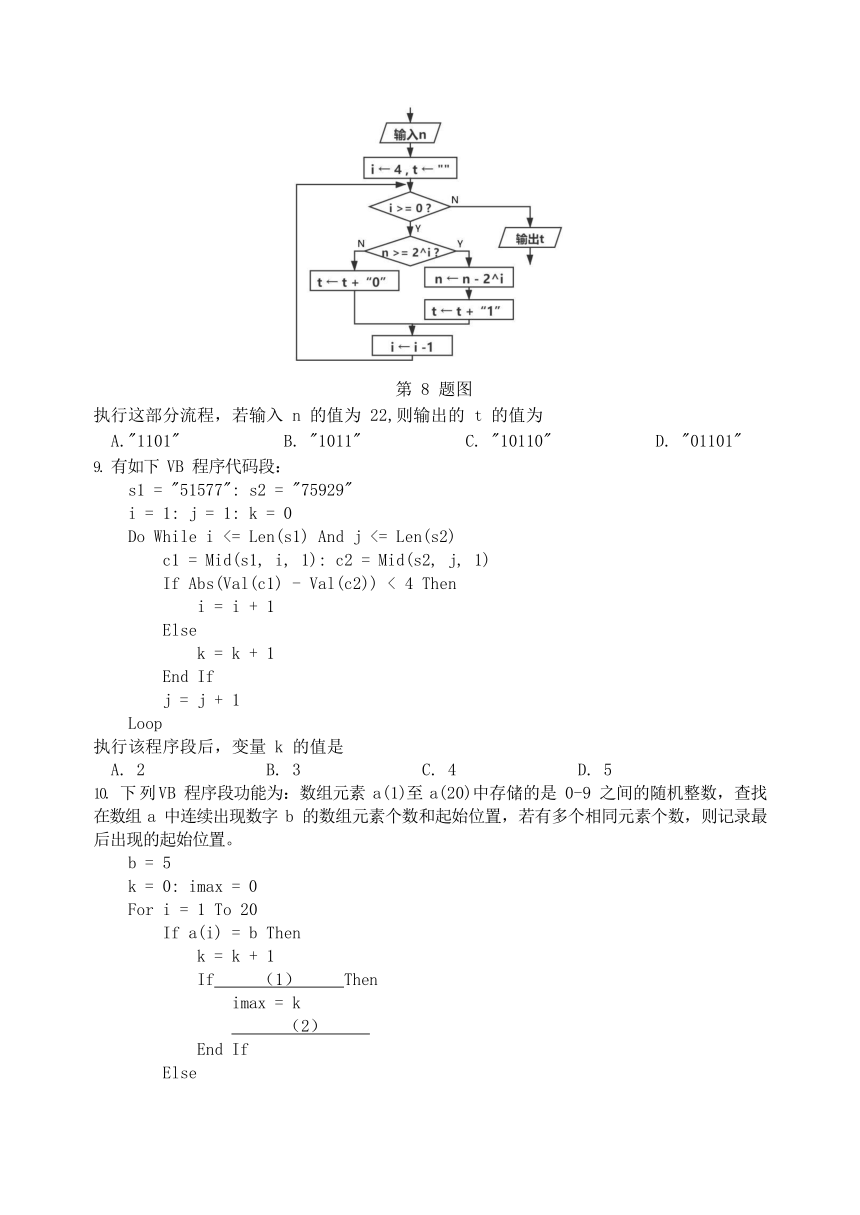

某算法的部分流程圖如第 8 題圖所示。
第 8 題圖
執行這部分流程，若輸入 n 的值為 22,則輸出的 t 的值為
A."1101" B. "1011" C. "10110" D. "01101"
有如下 VB 程序代碼段：
s1 = "51577": s2 = "75929"
i = 1: j = 1: k = 0
Do While i <= Len(s1) And j <= Len(s2)
c1 = Mid(s1, i, 1): c2 = Mid(s2, j, 1)
If Abs(Val(c1) - Val(c2)) < 4 Then i = i + 1
Else
k = k + 1 End If
j = j + 1 Loop
執行該程序段后，變量 k 的值是
A. 2 B. 3 C. 4 D. 5
下列VB 程序段功能為：數組元素 a(1)至 a(20)中存儲的是 0-9 之間的隨機整數，查找在數組 a 中連續出現數字 b 的數組元素個數和起始位置，若有多個相同元素個數，則記錄最后出現的起始位置。
b = 5
k = 0: imax = 0
For i = 1 To 20
If a(i) = b Then k = k + 1
If （1） Then imax = k
（2） End If
Else
k = 0 End If
Next i

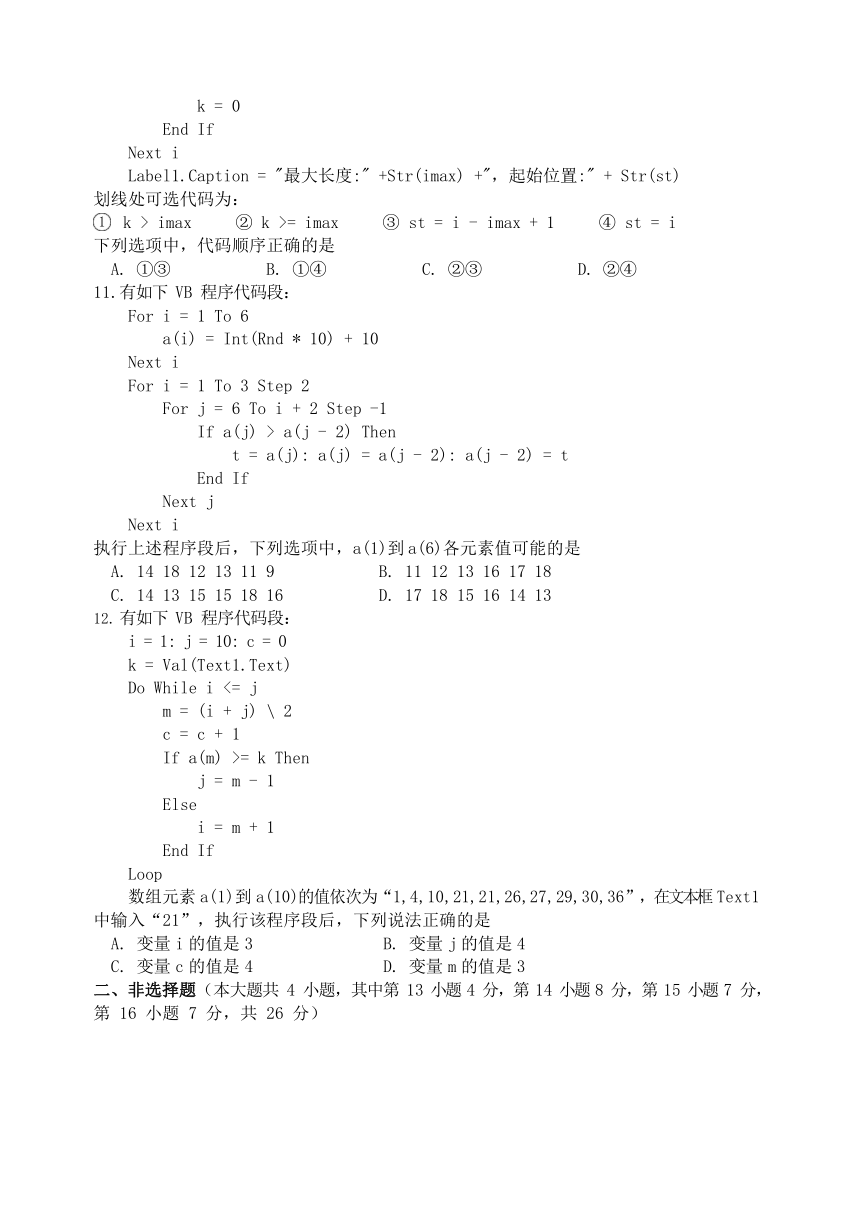

Label1.Caption = "最大長度:" +Str(imax) +"，起始位置:" + Str(st) 劃線處可選代碼為：
1
k > imax ② k >= imax ③ st = i - imax + 1 ④ st = i 下列選項中，代碼順序正確的是
A. ①③ B. ①④ C. ②③ D. ②④ 11.有如下 VB 程序代碼段：
For i = 1 To 6
a(i) = Int(Rnd * 10) + 10 Next i
For i = 1 To 3 Step 2
For j = 6 To i + 2 Step -1 If a(j) > a(j - 2) Then
t = a(j): a(j) = a(j - 2): a(j - 2) = t End If
Next j Next i
執行上述程序段后，下列選項中，a(1)到 a(6)各元素值可能的是A. 14 18 12 13 11 9 B. 11 12 13 16 17 18
C. 14 13 15 15 18 16 D. 17 18 15 16 14 13
有如下 VB 程序代碼段： i = 1: j = 10: c = 0
k = Val(Text1.Text)
Do While i <= j
m = (i + j) \ 2 c = c + 1
If a(m) >= k Then j = m - 1
Else
i = m + 1 End If
Loop
數組元素 a(1)到 a(10)的值依次為“1,4,10,21,21,26,27,29,30,36”，在文本框 Text1中輸入“21”，執行該程序段后，下列說法正確的是
A. 變量 i 的值是 3 B. 變量 j 的值是 4
C. 變量 c 的值是 4 D. 變量 m 的值是 3
二、非選擇題（本大題共 4 小題，其中第 13 小題 4 分，第 14 小題 8 分，第 15 小題 7 分，
第 16 小題 7 分，共 26 分）

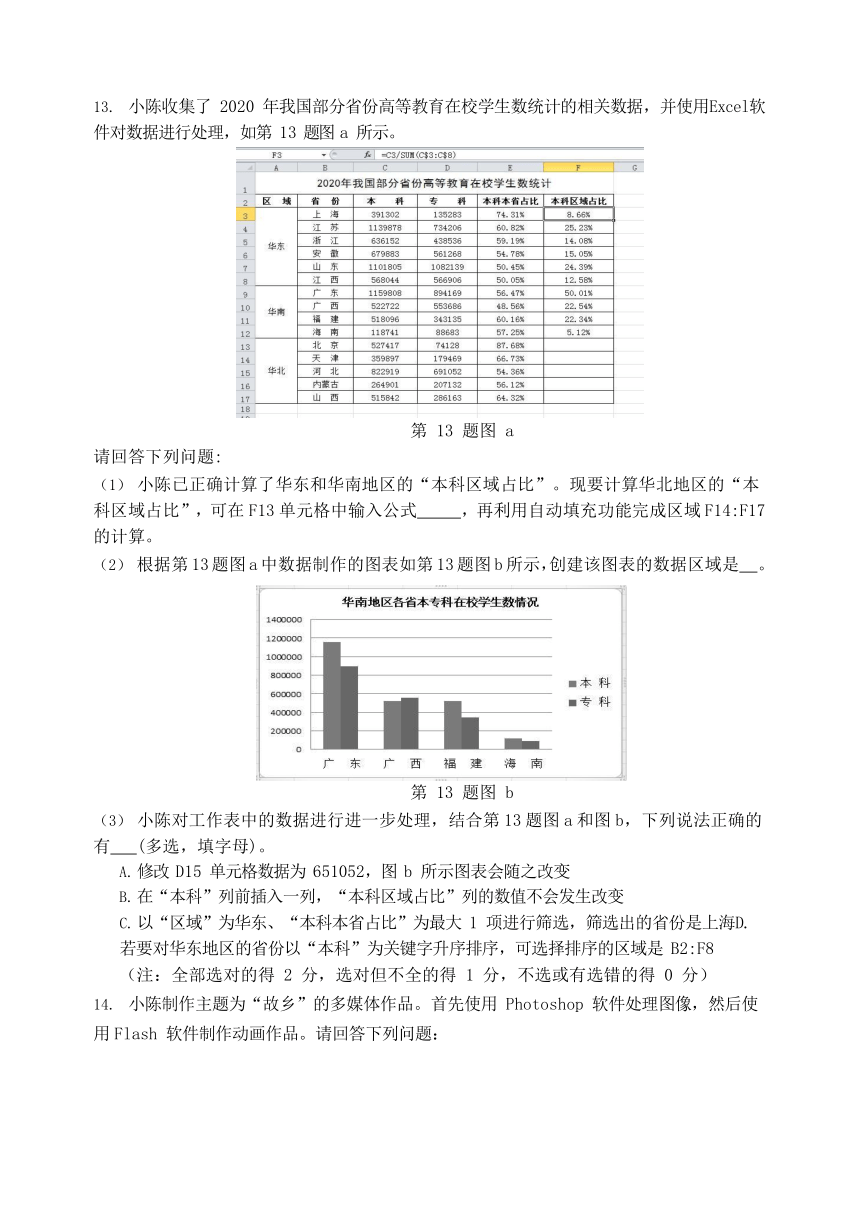

小陳收集了 2020 年我國部分省份高等教育在校學生數統計的相關數據，并使用Excel軟件對數據進行處理，如第 13 題圖 a 所示。
第 13 題圖 a
請回答下列問題:
小陳已正確計算了華東和華南地區的“本科區域占比”?，F(xiàn)要計算華北地區的“本科區域占比”，可在 F13 單元格中輸入公式 ，再利用自動填充功能完成區域 F14:F17 的計算。
1973579265302根據第 13 題圖a 中數據制作的圖表如第 13 題圖b 所示，創建該圖表的數據區域是 。
第 13 題圖 b
小陳對工作表中的數據進行進一步處理，結合第 13 題圖 a 和圖 b，下列說法正確的有 (多選，填字母)。
修改 D15 單元格數據為 651052，圖 b 所示圖表會隨之改變
在“本科”列前插入一列，“本科區域占比”列的數值不會發生改變
以“區域”為華東、“本科本省占比”為最大 1 項進行篩選，篩選出的省份是上海D.若要對華東地區的省份以“本科”為關鍵字升序排序，可選擇排序的區域是 B2:F8
（注：全部選對的得 2 分，選對但不全的得 1 分，不選或有選錯的得 0 分）
小陳制作主題為“故鄉”的多媒體作品。首先使用 Photoshop 軟件處理圖像，然后使用 Flash 軟件制作動畫作品。請回答下列問題：
第 14 題圖 a
處理圖像的部分界面如第 14 題圖 a 所示。下列說法正確的有 （多選，填字母）。A.可對“山脈”圖層直接設置濾鏡效果
可使用畫筆工具修改“背景”圖層中的圖像內容
可復制“蒲公英”圖層的圖層樣式并粘貼到“云”圖層
將作品存儲為 JPEG 格式文件，該 JPEG 格式文件保留原作品的圖層信息
（注：全部選對的得 2 分，選對但不全的得 1 分，不選或有選錯的得 0 分）
制作動畫作品的部分界面如第 14 題圖 b 所示。“音樂”圖層中聲音的同步屬性為“ 數據流”，為讓音樂和“文字 2”圖層的補間動畫同時結束，可在“音樂”圖層第 幀執行 操 作 。
第 14 題圖 b
“按鈕”圖層最后一幀設置了動作腳本“stop( )；”。測試影片時，“退出”按鈕一開始就出現在舞臺上，若要“退出”按鈕僅最后一幀出現，在不影響其他動畫效果的前提下， 可行的操作有 （多選，填字母）。
選中“按鈕”圖層第 1 幀，執行“刪除幀”操作
選中“按鈕”圖層第 1 幀，執行“清除關鍵幀”操作
選中“按鈕”圖層第 1 至 59 幀，執行“刪除幀”操作
選中“按鈕”圖層第 1 幀，刪除其舞臺上“退出”按鈕實例
將“按鈕”圖層第 1 幀移動至第 60 幀，并在第 60 幀添加動作腳本“stop( )；”
（注：全部選對的得 2 分，選對但不全的得 1 分，不選或有選錯的得 0 分）
放映影片時，單擊當前場景中的“退出”按鈕可關閉放映文件，則 “退出”按鈕上應添加的動作腳本是 。
20741641069974某夏令營按兩門考試科目總分從高分到低分依次錄取學生。如果錄取學生的最后一名出現有總分并列的情況，則并列的學生全部錄取。編寫 VB 程序?qū)崿F(xiàn)以上功能，程序運行時在列表框 List1 中顯示全部學生的信息，在文本框 Text1 中輸入計劃招生人數，點擊“錄取”按鈕 Command1 后，在列表框 List2 中輸出錄取的學生信息，并在標簽 Label1 上顯示最終錄取的人數。程序運行界面如第 15 題圖所示。
第 15 題圖
請回答下列問題：
如第 15 題圖所示，按鈕 Command1 上顯示的“錄取”是該按鈕對象的 （單選， 填字母：A.對象名/B.屬性名/C.方法名/D.屬性值）
實現上述功能的 VB 程序如下，請?jiān)趧澗€處填入合適的代碼。(3)程序中加框處代碼有錯，請改正。
Const num = 15
Dim xm(num) As String
Dim km1(num) As Integer, km2(num) As Integer Private Sub Form_Load()
'讀取 num 個學生的姓名、科目 1、科目 2 的成績，分別存儲到數組 xm、km1、km2。'在列表框 List1 中輸出所有學生的姓名與成績，代碼略。
End Sub
Private Sub Command1_Click()
Dim rs As Integer, count As Integer, flag As Boolean
Dim i As Integer, j As Integer, t As Integer, tmp As String rs = Val(Text1.Text)
List2.AddItem " 姓名 科目 1 科目 2" count = 0: i = 1
①
Do While i <= num And flag
For j = num - 1 To i Step -1 If ② Then
tmp = xm(j): xm(j) = xm(j + 1): xm(j + 1) = tmp t = km1(j): km1(j) = km1(j + 1): km1(j + 1) = t t = km2(j): km2(j) = km2(j + 1): km2(j + 1) = t
End If Next j
flag = False
If i <= num Or km1(i) + km2(i) = km1(i - 1) + km2(i - 1) Then count = i
flag = True End If
i = i + 1 Loop
For i = 1 To count
List2.AddItem xm(i) + " " + Str(km1(i)) + " " + Str(km2(i)) Next i
Label1.Caption = "共錄取學生" + ③ + "人" End Sub
有一個木棒游戲，探究在一堆木棒中取 4 根木棒組成一個正三角形的取法數量（三角形其中一邊由兩根木棒組成，長度相同的不同木棒算不同的方案）。如果取出長度為a,b,c,d（a <= b < c = d）的四根木棒能構成正三角形，那么 a + b = c = d。算法如下：
枚舉兩根短的木棒 a 和 b；
當 a <> b 時，組合的數量 = 長度為 a 的木棒根數×長度為 b 的木棒根數×長度為(a+b)的木棒取兩根的取法數量；
當 a = b 時，組合的數量 = 長度為 a 的木棒取兩根的取法數量×長度為(a+b)的木棒取兩根的取法數量。
如木棒長度分別為“1,1,2,2,3,3”，當 a=1，b=2 時，則 c=d= 3，該情況的組合數量
=（長度為 1 的根數）*（長度為 2 的根數）*（長度為 3 的根數取兩根的取法數量）= 2 *
2
2 * 1 = 4。長度為 3 的根數取兩根的取法數量，即C2。
程序運行界面如第 16 題所示，在文本框 Text1 輸入一堆木棒的長度，以逗號間隔， 點擊“計算”按鈕 Command1 后在標簽 Label1 顯示方案總數。
第 16 題圖
請回答下列問題：
在文本框 Text1 中輸入“2,3,3,6,6,6,7,”，能構成正三角形的取法數量是 (填數字)
實現上述功能的 VB 程序如下，請?jiān)趧澗€處填入合適的代碼。Private Sub Command1_Click()
Dim tmax As Integer, ans As Integer, k As Integer
Dim i As Integer, a As Integer, b As Integer, tmp As Integer Dim c As String, s As String
Dim t(20) As Integer
'儲存相同長度木棒的數量，如 t(5)的值是長度為 5 的木棒的數量s = Text1.Text
tmp = 0: k = 0
ans = 0: tmax = 0 For i = 1 To Len(s)
c = Mid(s, i, 1) If c = "," Then k = k + 1
t(tmp) = ①
If tmp > tmax Then tmax = tmp tmp = 0
Else
tmp = tmp * 10 + Val(c) End If
Next i
For a = 1 To tmax \ 2 '枚舉兩根短的木棒For b = a To tmax
If a + b > tmax Or t(a) * t(b) * t(a + b) = 0 Then Exit For If ② Then
ans = ans + js(t(a), 2) * js(t(a + b), 2)
Else
ans = ans + js(t(a), 1) * ③ * js(t(a + b), 2) End If
Next b Next a
Label1.Caption = "共有" + Str(ans) + "種方案" End Sub
x
Function js(x As Integer, y As Integer) As Integer '計算在 x 個對象中取 y 個對象的組合數量，即Cy
'代碼略。End Function
通用技術（共 50 分）
一、選擇題（本大題共 13 小題，每小題 2 分，共 26 分。每小題列出的四個備選項中只有一個是符合題目要求的，不選、多選、錯選均不得分）
如圖所示是一款大功率電烙鐵。下列尺寸對人機關系沒．有．直接影響的是
A.手柄長度 B.手柄直徑 C.開關按鍵長寬 D.烙鐵頭寬度
錫絲架
烙鐵插孔

第 1 題圖 第 2 題圖
如圖所示是一款常用的電烙鐵架。下列相關評價中不．?。?dāng)．的是 A.造型新穎，體現了設計的創新原則
B.可以同時架起焊錫絲和電烙鐵，體現了技術的實用性 C.底部的支撐面積較大，提高了結構的穩定性
D.整體制作簡便，成本低，體現了設計的經濟原則
第 3 題圖
765048464820214329949317934308504928674704152494864如圖所示的零件需要用膨脹螺栓水平安裝在豎直墻面上，在實際安裝中小明發現該零件 設計存在不足，故進行了改進。下列改進方案中最合理的是
A B C D
通用技術實踐課上，小明設計了如圖所示的零件。請根據題圖完成第 4-5 題。
第4-5 題圖
圖中漏標的尺寸共有
A.2 處 B.3 處 C.4 處 D.5 處
用 5mm 厚足夠大的鋼板加工此零件，下列加工工藝中工具選擇合理的是
A.劃線：劃針、劃規、鋼直尺和樣沖 B.銼削：銼刀、鋼絲刷和手鉗C.鋸割：手鋸和平口鉗 D.鉆孔：麻花鉆和臺虎鉗
如圖所示的壓緊機構，連桿 1 和右端圓環一體，連桿 2 的上端通過銷軸與機座相連接， 偏心輪隨動力軸一起轉動，帶動機構運作。圖示狀態壓桿往下運動，下列相關分析正確的是
偏心輪順時針轉動
當壓桿壓緊工件時，連桿 3 受壓，連桿 2 受拉
314161236588當壓桿壓緊工件時，連桿 1 受壓，銷軸受剪切
壓桿與機座鉸連接
連桿 1
圓環
偏
動
壓桿
銷軸
連桿 2
心輪
連桿 3 力軸
工件
第 6 題圖
第 7 題圖
如圖所示是某建筑公司的施工流程圖。下列關于該流程的分析中正確的是 A.管線預埋及預留和鋼筋安裝工程是并行環節
模板拆除工程和腳手架搭設是并行環節
為了提高施工效率可以將主體驗收環節改在模板拆除工程前D.腳手架搭設環節去掉可以縮短工期
4056888470708某品牌汽車的智能剎車系統能有效降低事故的發生率。其控制過程為：通過搭載在前擋風玻璃上的近紅外激光雷達，高精確度地感應車與前方障礙物的距離來進行監測，并把數據實時反饋給智能處理器，當車與前方障礙物的距離
小于當前車速的安全距離且駕駛員未踩下制動踏板時， 處理器向制動系統發出相應指令，執行剎車，從而實現
自動剎車功能。請根據題意完成第 8-9 題。
下列關于智能剎車系統的分析中不．正．確．的是
第 8-9 題圖
A.智能剎車系統由傳感器、處理器、制動機構等組成體現了系統的整體性B.智能剎車系統能感知碰撞危險，體現了系統的環境適應性
C.設計該系統時，既要考慮成本，也要考慮功能的實現，體現了系統分析的綜合性原則 D.處理器的運算速度是該系統優化的因素
下列關于智能剎車系統的分析中正確的是
A.該智能剎車系統是閉環控制 B.輸入量是踩下制動踏板
C.被控對象是前方障礙物 D.雨霧天氣是該控制系統的干擾因素
1151603261759241249227469636987472297554965191307479下列是電子控制技術常用的一些元器件，其中具有延時功能的是
A B C D
已知某電路中硅三極管的電流流向如圖所示，使用多用電表直流電流擋測量管腳 1 和
管腳 2 的電流大小，如下表所示。下列說法中不．正．確．的是

管腳 2 的電流方向是流出三極管
第 11 題圖
該三極管是 PNP 型，管腳 1 為基極
從已有數據中可以推測該三極管的電流放大系數隨著電流的增大而減小
測量 4：若使用多用電表直流電壓擋測管腳 3 和 1 之間的電壓，測量值約為 0.7 V 12.如圖所示是某一邏輯電路及其真值表，則圖中虛線框中所缺的電路可能是
13407751310164149852108616
第 12 題圖
1216152223567220370410926736614501351755067875250999
A B C D
如圖所示是小明設計的磁、光控衣柜燈實驗電路。僅當衣柜門打開且光線較暗時，V4
發光，反之不發光。二極管均為硅管。下列分析正確的是
A.柜門關閉時，干簧管處于斷開狀態B.調大 Rp3，會使 2、6 腳的電位變低
調大 Rp2，光線需更暗，V4 才發光
V4 發光時，芯片 5 腳獲得的電位要小于 4.2V

第 13 題圖
二、非選擇題（本大題共 4 小題，第 14 小題 6 分，第 15 小題 9 分，第 16 小題 3 分，第
17 小題 6 分，共 24 分）
品質
要 求
高
直徑大于 50mm 以上
中
直徑大于 30mm 小于 50mm
低
直徑小于 30mm
小明家有一個果園，每年七月都能收獲大量大小不一的李子。李子銷售根據品質不同分為高、中、低三檔，需通過人工挑選，效率低
且誤差大。因此小明決定用材料為 2mm 厚的鋼板制作一個簡易的分揀盤，其主要構思如圖 a 所示， 將李子放入分揀盤后晃動分揀盤，比孔徑大的李子就能篩選出來。請完成以下任務：

圖 a 圖b 圖 c
第 14 題圖
要區分表中三種品質的李子，小明至少需要制作 ▲ 種規格的分揀盤（在“A.1；
B.2；C.3”中選擇合適的選項，將序號填入“ ▲ ”處）；
如圖 b 所示，分揀盤底板直徑為 500mm，圓孔直徑為 50mm，用邊長為 510mm 的方形鋼板制作該分揀盤的底板，不．需．要．的工具有 ▲ 、 ▲ （在“A.劃規；B.圓銼；C.鋼絲鋸；D.平口鉗”中選擇合適的選項，將序號填入“ ▲ ”處）；該底板的加工流程為： ▲ → 鉆孔→ 鋸割 → ▲ （在“A.劃線；B.表面刷光；C.銼削；D.折彎”中選擇合適的選項，將序號填入“ ▲ ”處）；
小明用同種材料制作了分揀盤側邊的圍擋（如圖 c 所示），圍擋與底板間應采用的連接方式是 ▲ （在“A.螺栓連接；B.榫接；C.焊接”中選擇合適的選項，將序號填入“ ▲ ”處）。
用多個分揀盤依次篩選的效率仍舊不高，因此小明又進一步設計了如圖 a 所示的分揀桶，只需將李子從分揀桶頂端倒入，再左右晃動分揀桶，不同大小的李子就會在分揀桶中按層分開。在不斷試驗過程中小明發現加入李子后的分揀桶較重，人工晃動比較
頂端
底端
方軸
吃力，于是小明想用電機來代替人工左右晃動分揀桶。如圖 b 所示，減速電機已經固定在立柱上，電機方軸上端與分揀桶頂端平齊，間距約為 500mm，電機方軸頂面邊長為 6mm。請你幫助小明完成傳動部分的設計，要求如下：
圖a 圖b
第 15 題圖
電機只能單向運轉；
可以在分揀桶側面鉆孔；
分揀桶頂端的晃動幅度不超過 100mm； D.材料自選。
請根據描述和設計要求，完成以下任務：
小明發現加入李子后的分揀桶較重，他發現問題的途徑是 ▲ （在“A.觀察日常生活；B.收集和分析信息；C.技術研究與技術試驗”中選擇合適的選項，將序號填入“ ▲ ”處）；
為了讓電機方便晃動分揀桶，設計的連接件應該與分揀桶的 ▲ 連接（在“A.頂端；B.底端”中選擇合適的選項，將序號填入“ ▲ ”處）；
畫出設計草圖，必要時可用文字說明；
在設計草圖上標注主要尺寸；
安裝調試時小明發現分揀桶底與地面接觸處磨損很快，以下改進方案不．能．有效減輕分揀桶底磨損的是 ▲ （在“A.在分揀桶底部安裝滑輪；B.在分揀桶底部安裝硬質塑料墊；C.減小電機的轉速；D.將分揀桶底部設計成半球形”中選擇合適的選項，將序號填入“ ▲ ”處）。
2250948198247請補全三視圖中所缺的三條圖線（超過三條圖線倒扣分）。
第 16 題圖
如圖 a 所示是小明設計的室內溫度指示電路，當室內溫度高于設定值時，發光二極管 V2 發光；當室內溫度高于室外溫度時，發光二極管 V1 發光。Rt1 和 Rt2 均為相同的熱敏電阻，IC1、IC2 為電壓比較器，V+>V-時輸出高電平，V+ 根據電路及題意可以判斷 Rt1 和 Rt2
▲ （在“A.Rt1 為室內熱敏電阻，
Rt2 為室外熱敏電阻；B.Rt1 為室外
第 17 題圖a
熱敏電阻，Rt2 為室內熱敏電阻；C.室內或室外都有可能”中選擇合適的選項，將序號填入“ ▲ ”處）；Rt1 和 Rt2 是 ▲ 熱敏電阻（在“A.正溫度系數；B.負溫度系數”中選擇合適的選項，將序號填入“ ▲ ”處）；
1414272838044小明將溫度指示電路改為工作狀態指示電路，要求在室內溫度高于設定值且低于室外溫度時，開啟制冷機 M1，發光二極管 V4 發光；室內溫度高于設定值且高于室外溫度時，開啟排風扇 M2 進行通風降溫，發光二極管 V3 發光。為實現上述功能，請你用不超過四個 2 輸入與非門設計圖 b 虛線框 1 中的電路；
第 17 題圖 b
小明準備用兩個繼電器來控制制冷機 M1 和排風扇 M2，請?jiān)趫D c 虛線框 2 中設計該控制電路（提供的元件有：NPN 型三極管 1 個、PNP 型三極管 1 個、電阻 2 個、普通二極管 2 個、繼電器 2 個（J1 和 J2），要求三極管采用共發射極接法）。
第 17 題圖 c
參考答案及評分標準
信息技術（共50分）
一、選擇題（本大題共12小題，每小題2分，共24分。在每小題給出的四個選項中，只有一個是符合題目要求的，不選，多選，錯選均不得分）
1
2
3
4
5
6
7
8
9
10
11
12
C
B
A
C
D
B
A
C
B
C
D
C
二、非選擇題（本大題共4小題，其中第13小題4分，第14小題8分，第15小題7分，第16小題7分，共26分）
13.（1）= C13/SUM(C$13: C$17) 或 = C13/SUM($C$13: $C$17) (1分)
（2）B2:D2, B9:D12 (1分)
（3）B D (2分)
(注:全部選對得2分，選對但不全的得1分，不選或者有選錯的得0分)
14.（1）B C (2分)
（注：全部選對得2分，選對但不全得1分，不選或者有選錯的得0分）
（2）41； 插入空白關鍵幀 或 插入關鍵幀 (2分)
（3）D E (2分)
（注：全部選對得2分，選對但不全得1分，不選或者有選錯的得0分）
（4）on(press){ fscommand(“quit”)；} 或 其他等價答案 (2分)
15(1) D (1分)
(2) ① flag = True (1分)
② km1(j) + km2(j) < km1(j + 1) + km2(j + 1) 或把“<”改為“<=” (2分)
③ Str(count) 或 Str(i - 1) (1分)
(3) i <= rs 或i < rs + 1 或count16(1) 3 (1分)
(2) ① t(tmp) + 1 (2分)
② a = b (2分)
③ js(t(b), 1) 或 t(b) (2分)

展開更多......

收起↑
