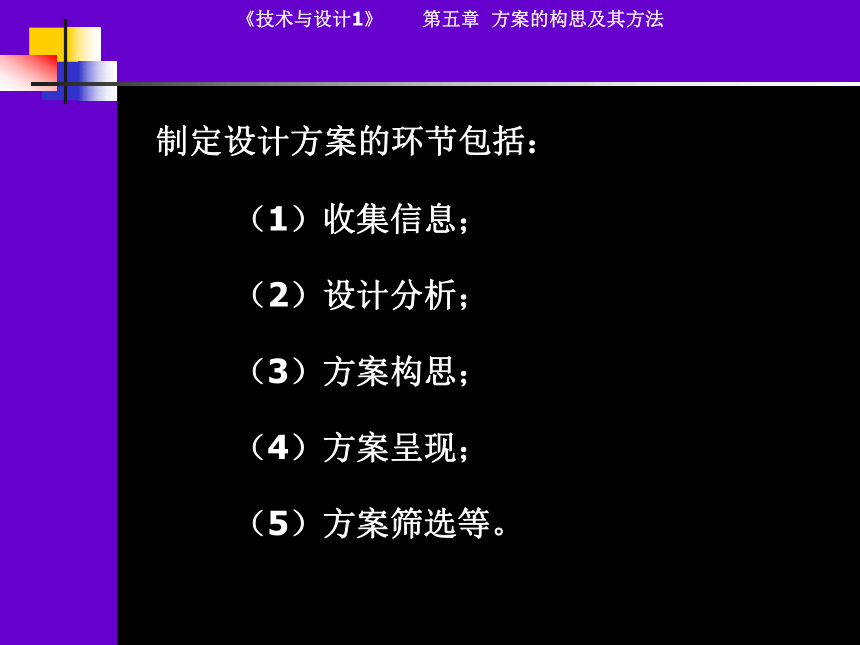

制定設計方案的環節包括：
（1）收集信息；
（2）設計分析；
（3）方案構思；
（4）方案呈現；
（5）方案篩選等。
想一想

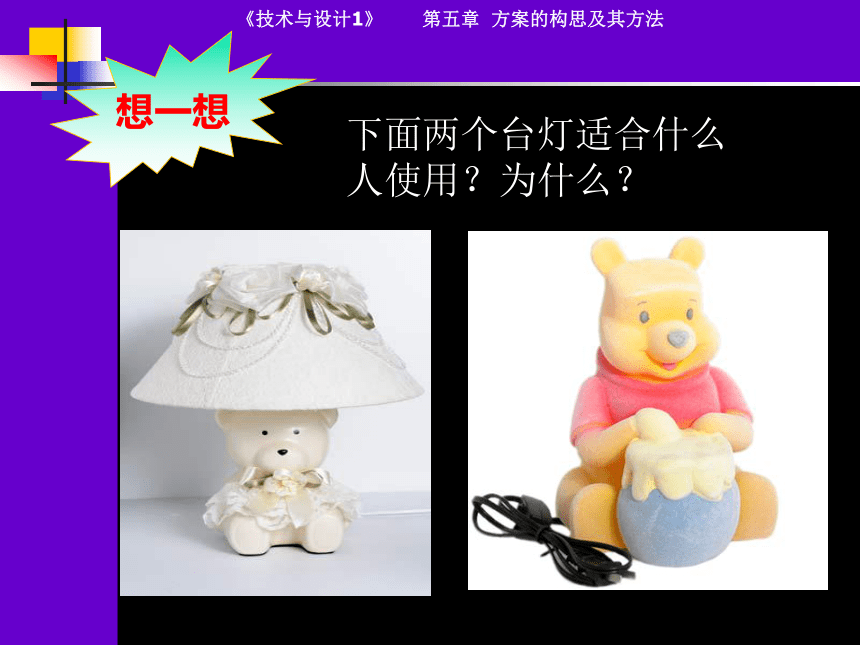

下面兩個臺燈適合什么人使用？為什么？
想一想

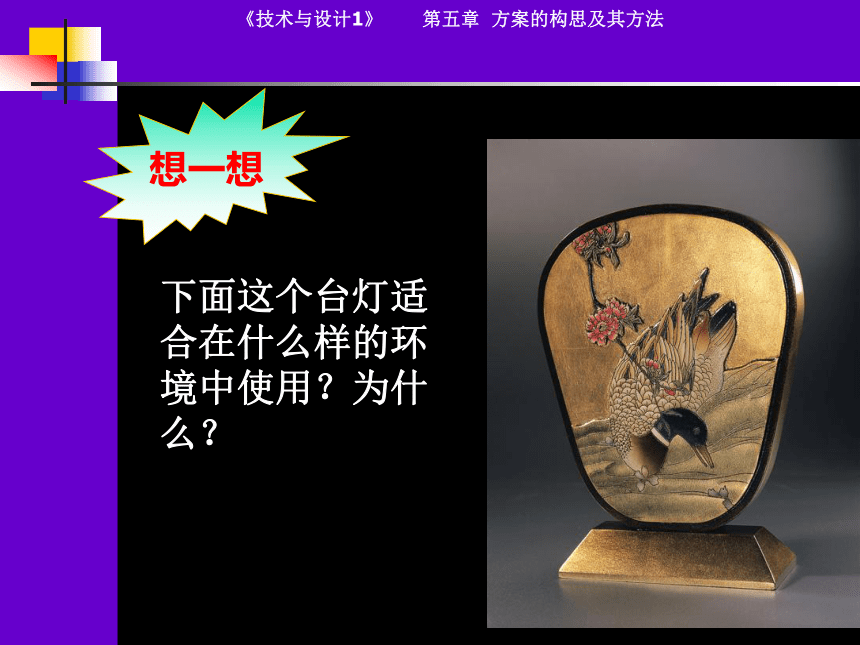

下面這個臺燈適合在什么樣的環境中使用？為什么？

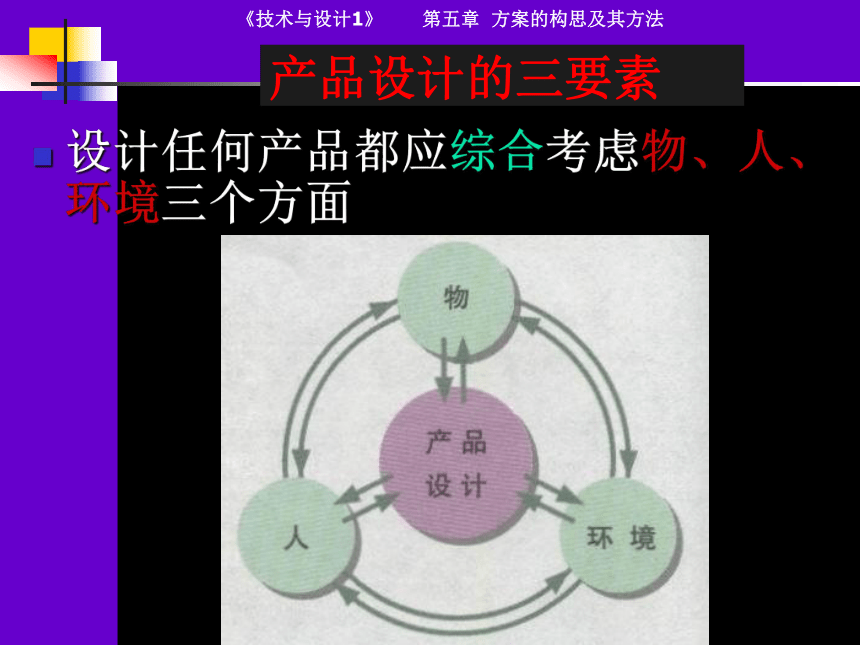

產品設計的三要素
設計任何產品都應綜合考慮物、人、環境三個方面
設計需要考慮的主要因素: 功能、結構穩定、安全可靠、成本適當、易于制作 ··· ···
一、設計分析
還有其他要考慮的要求嗎，請補充？

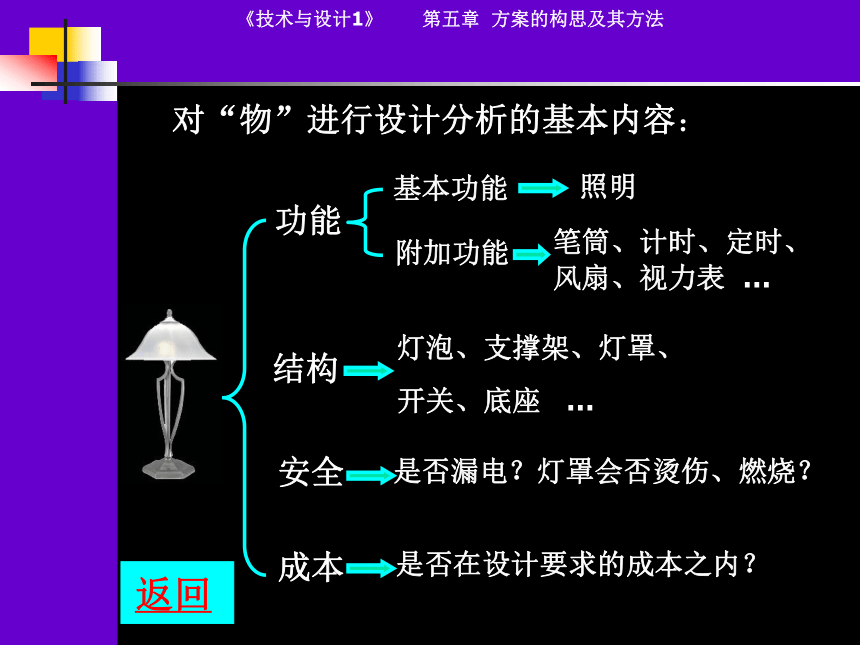

對“物”進行設計分析的基本內容：
功能
結構
安全
成本

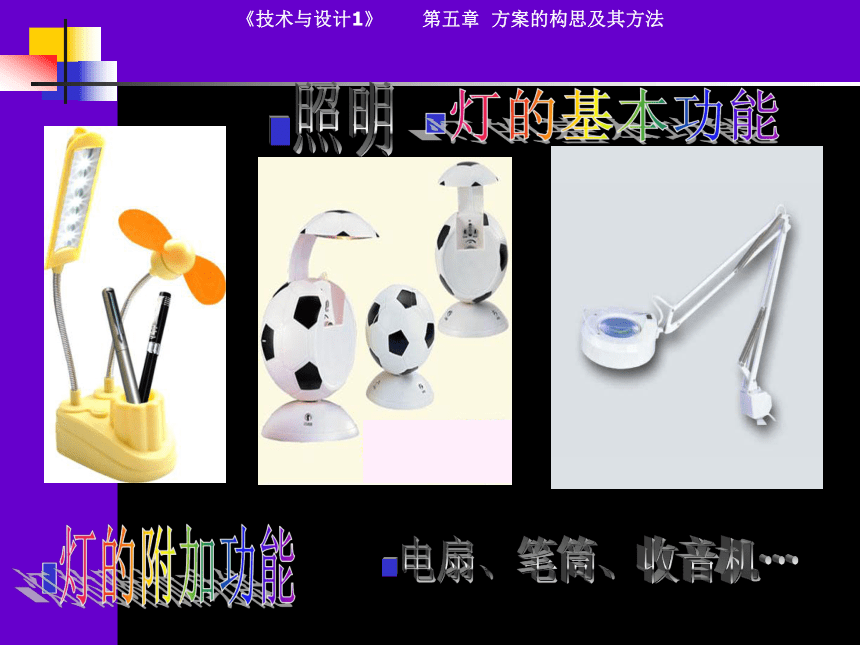

基本功能
附加功能
照明
筆筒、計時、定時、風扇、視力表 …

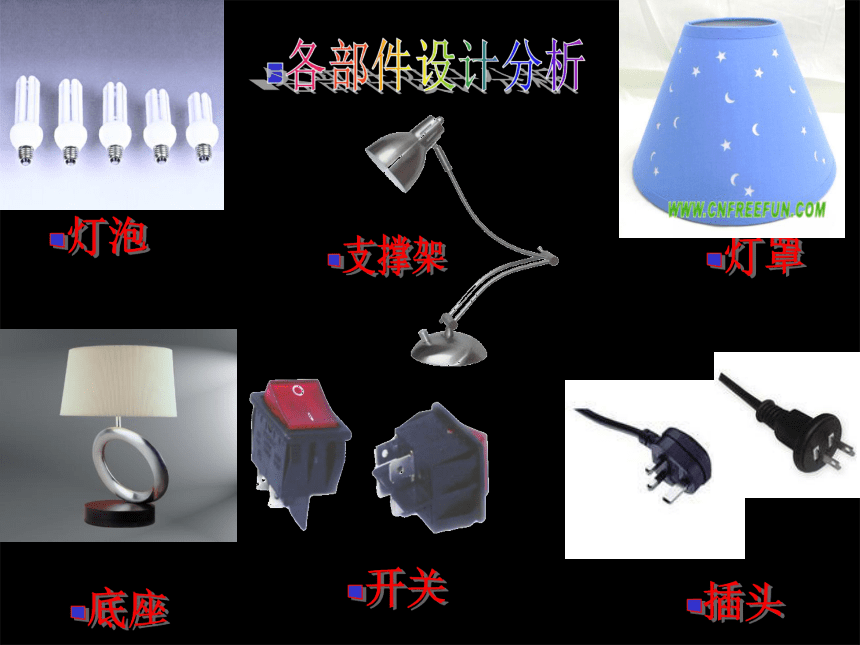

燈泡、支撐架、燈罩、開關、底座 …
是否漏電？燈罩會否燙傷、燃燒？
是否在設計要求的成本之內？
返回
例：高中生使用的臺燈綜合設計分析
設計“分”析
方案“構”思

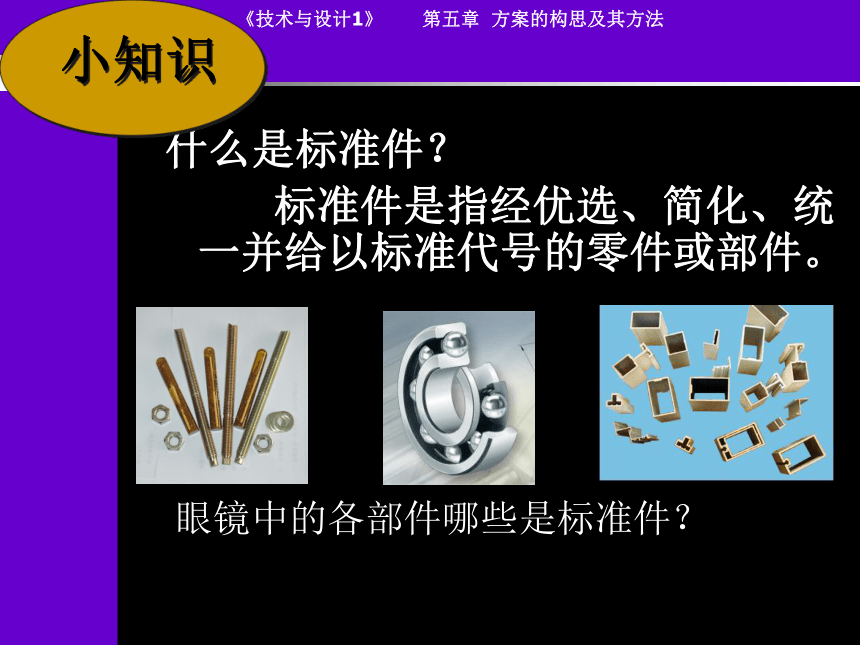

什么是標準件？
標準件是指經優選、簡化、統一并給以標準代號的零件或部件。
小知識
眼鏡中的各部件哪些是標準件？

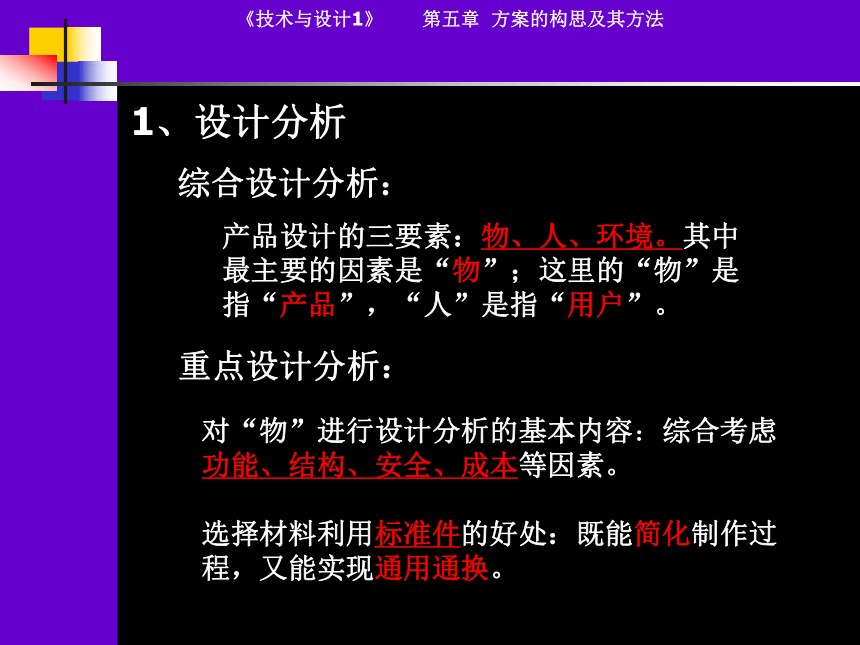

1、設計分析
綜合設計分析：
重點設計分析：
產品設計的三要素：物、人、環境。其中最主要的因素是“物”；這里的“物”是指“產品”，“人”是指“用戶”。
對“物”進行設計分析的基本內容：綜合考慮功能、結構、安全、成本等因素。
選擇材料利用標準件的好處：既能簡化制作過程，又能實現通用通換。
2、方案的構思方法
方案的構思是指人們在一定的調查研究和設計分析的基礎上，通過思考將客觀存在的各要素按照一定的規律架構起來，形成一個完整的抽象物，并采用圖形、模型、語言、文字等方式呈現的思維過程
構思的方法很多，課本中列舉了四種方法：草圖法、模仿法、聯想法、奇特性構思法。實際構思時要綜合考慮，靈活運用，不能受構思方法的束縛
1、草圖法 —— 直觀明了
(1)能大致表達設計者的設計意圖；
(2)對畫圖技術不過分強調，也可隨意修改；
(3)學生可以捕捉靈感、自由發揮、不受拘束。
1、葫蘆殼制燈罩
2、節能燈泡
3、金屬可彎曲支架
4、粘上竹制筆筒
5、大理石硯臺
6、木制底座
7、大理石筆架
2、 模仿法 ——簡單易行
仿 形
開 瓶 器
打火機
漢堡包電話機
仿 生
袋鼠式母子雨衣
結構模仿
結構模仿
奧運場館國家體育場“鳥巢”
青蛙的眼睛——跟蹤導彈的“電子蛙眼”；
烏龜殼——小提琴；
企鵝——越野汽車；
蜂鳥——直升飛機；
魚鰓——人工鰓；
草履蟲——帶幾千只小型螺旋槳推進器的潛艇；
螢火蟲——冷光源；
袋鼠——“跳躍式”極地汽車；
蚊子——測向器。
3、聯想法 ——由此及彼
明代萬戶火箭飛天
案例：防盜音樂拉鏈
有一位遼寧省梨樹縣的農民農閑到城里去的時候，看見有些人的手機上佩戴著能發光、發聲的“來電顯掛件”。他就想，如果將這個東西安到拉鏈上，那就能起到報警的作用了。于是經過一番設計就發明音樂防盜拉鏈，在拉動拉鏈把手時拉鏈連桿就接通電路并發出音樂。
功能遷移
案例：拔棉器
江西省一位初中二年級的女學生，在家里幫助父母到棉田里拔棉桿，由于棉桿根系發達，拔起來很費勁，她就想到能不能設計一種拔棉桿的工具。
原理遷移
后來，她想到了用“羊角錘”拔釘的原理，經過移植，設計成了拔棉桿的工具，很受棉農的歡迎。
結構遷移
4、奇特構思法 —— 與眾不同
奇特性構思所形成的方案一般具有原創性。這些構思在歷史上很少發生，或從來沒有發生過，甚至有些構思在當前的科學、技術、經濟條件下無法實現。例如，在構思臺燈的設計方案時，設想一種臺燈，其射出的光線在一定的范圍內，僅供學習者使用，而不影響他人；設想一種臺燈，只要人坐在燈旁，依靠人體的熱量就能使臺燈發光，并能使人看清東西，這樣既節省電能，又能照明。這些設想都是奇特性構思。
夜 視 鏡
在古今許多戰斗中，偵察員是個重要的角色。夜色里，敵方看不見偵察員，但同時偵察員也很難看清敵方的情況。許多偵察員想，能有一雙夜視眼就好了。這個設想在人的生理功能前提下不能實現。然而人們在對這個方案構思進行二次開發的時候，采用紅外熱敏材料造出了能在夜晚看清敵人的夜視鏡。
美夢機可以設定睡眠的環境，對睡眠的內容進行意識化，從而控制夢境. 。“美夢機”是在保證8小時充足睡眠時間的前提下，控制影響所夢內容的主要因素。它，通過機器的視覺信息輸入功能、芳香劑產生功能、BGM功能、聲音記錄功能和鬧鈴這五種功能來“喚醒”喜歡的記憶，制造出接近你夢想的環境。
美
夢
機
筆記本電腦(美國):通過變形操作，一部手機可以在幾秒鐘內拉開成為一臺有著大屏幕的筆記本電腦。
可以清洗的手機(英國):這個手機并非普通手機，而是采用了一種名為ElekTex的設備柔軟技術（智能布），從里到外就像個布疙瘩，能夠隨意清洗
作品賞析：構思巧妙的設計—CD架
寶馬概念自行車
奔馳概念車
硬鱗魚
風阻系數只有0.19。
與傳統的設計相比，這輛奔馳概念車的車身鋼度增加了40%，并且在不犧牲碰撞安全性的條件下車身自重降低了約三分之一。
桌式電腦
返回
移植法：把現有技術應用到另外的一個產品中
如：戰后的高速快艇是把噴氣式飛機的發動機移植到快艇上的結果
改變法：改變原來產品的某些形狀、色彩、聲音等，會產生很多的新的方案
如：亨利·丁根將軸承中的圓柱形改為球形，發明了滾珠軸承
放大法（山地車的輪胎）、縮小法（筆記本電腦）、替代法（太陽能）……
3、方案的比較和權衡
構思時，往往會產生多個方案，這時就要通過比較和權衡，選出滿意的方案，并著重考慮物件加工難易程度和經濟成本。之后，還要不斷地對選出的方案進行優化和改進。
例：P102臺燈方案的比較
方案的權衡
1、權衡時首先要考慮最關鍵因素；
2、其次考慮穩定性和耐久性；
3、最后考慮加工難易程度、成本、環保性等
方案的權衡是一個綜合考慮過程，它們相互關聯、互相制約，要抓住設計的核心與關鍵。
