第五章
方案的構思及其方法
教學內容
發現問題與明確問題
制定設計方案
制作模型
測試評估優化
編寫使用說明書
設計的一般過程
收集信息
設計分析
方案構思
方案呈現
方案篩選
制定方案的方法

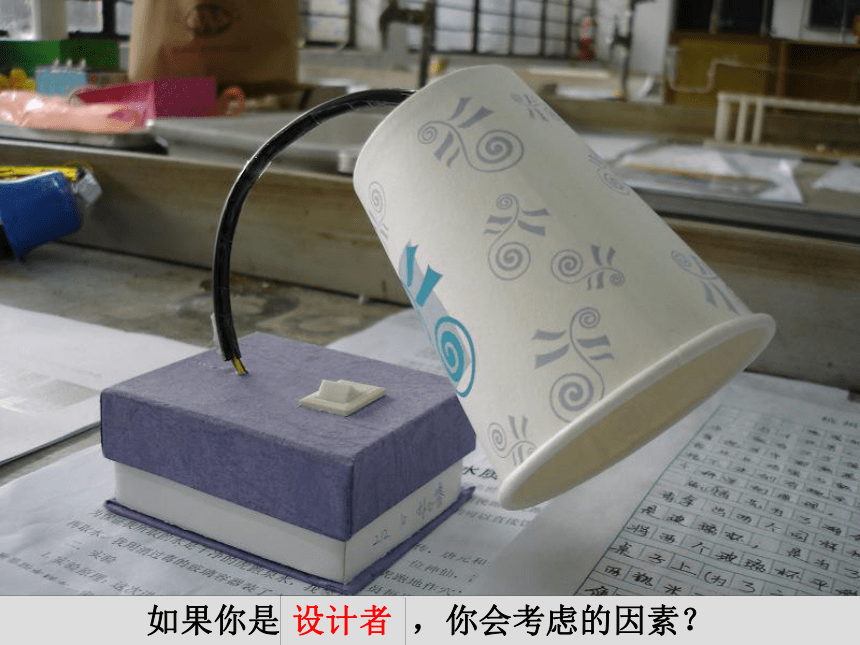

如果你是 ，你會考慮的因素？
購買者
設計者

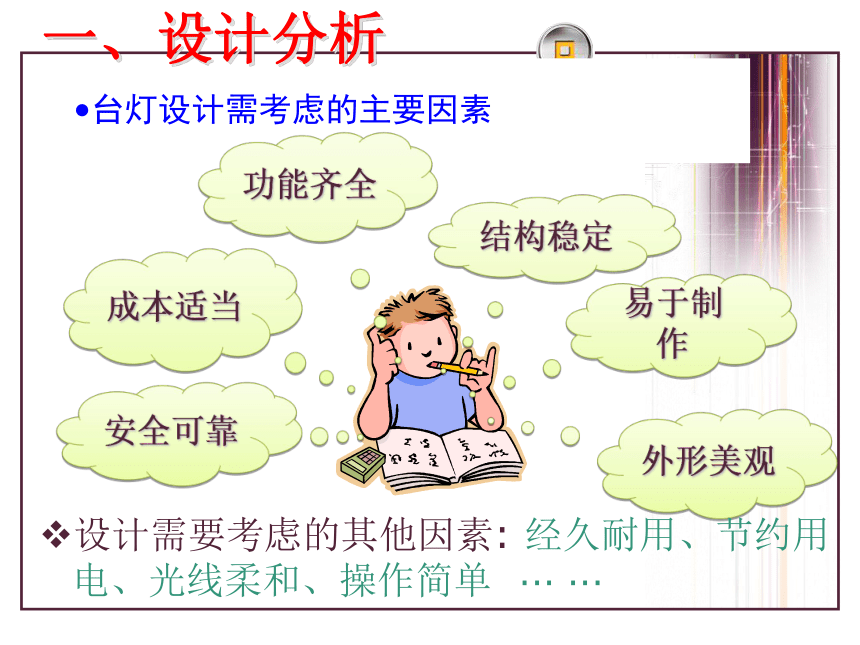

臺燈設計需考慮的主要因素
結構穩定
易于制作
功能齊全
成本適當
安全可靠
外形美觀
一、設計分析
設計需要考慮的其他因素: 經久耐用、節約用電、光線柔和、操作簡單 ··· ···

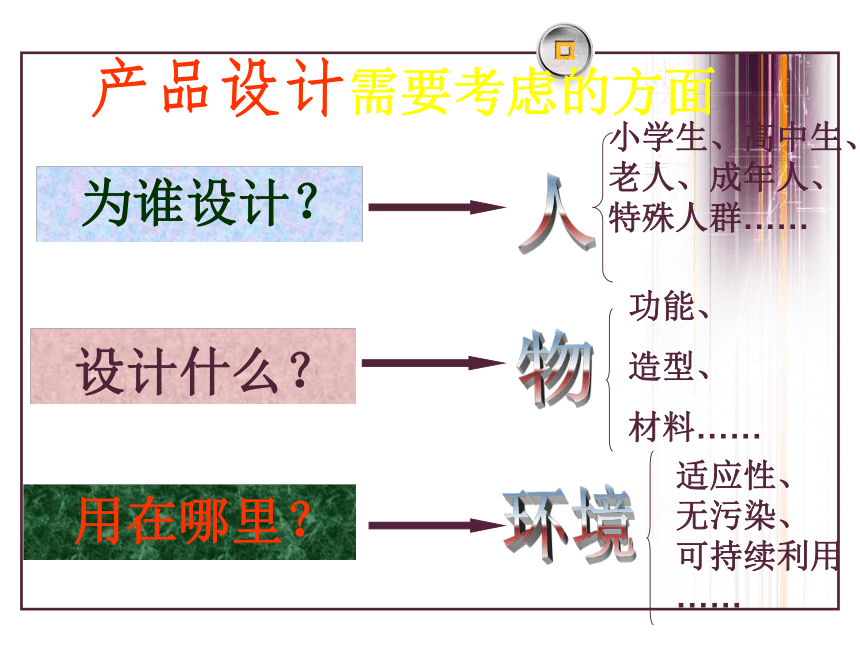

產品設計需要考慮的方面
為誰設計？
設計什么？
用在哪里？
小學生、高中生、老人、成年人、特殊人群……
功能、
造型、
材料……
適應性、 無污染、 可持續利用 ……

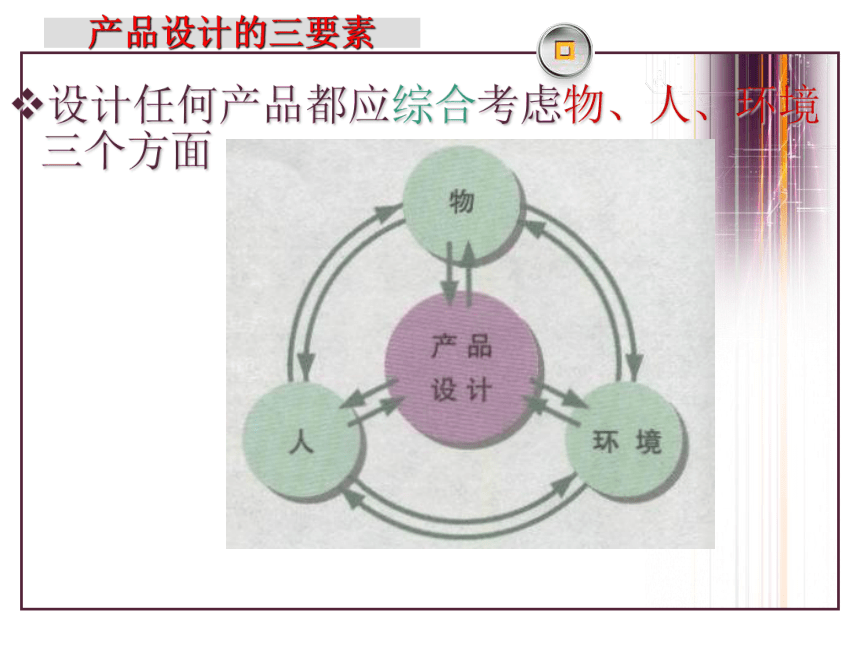

產品設計的三要素
設計任何產品都應綜合考慮物、人、環境三個方面
生理特點
心理特點
按產品設計”三要素”進行設計分析-人
人
學習生活特點
想一想
下面兩個臺燈適合什么人使用？為什么？

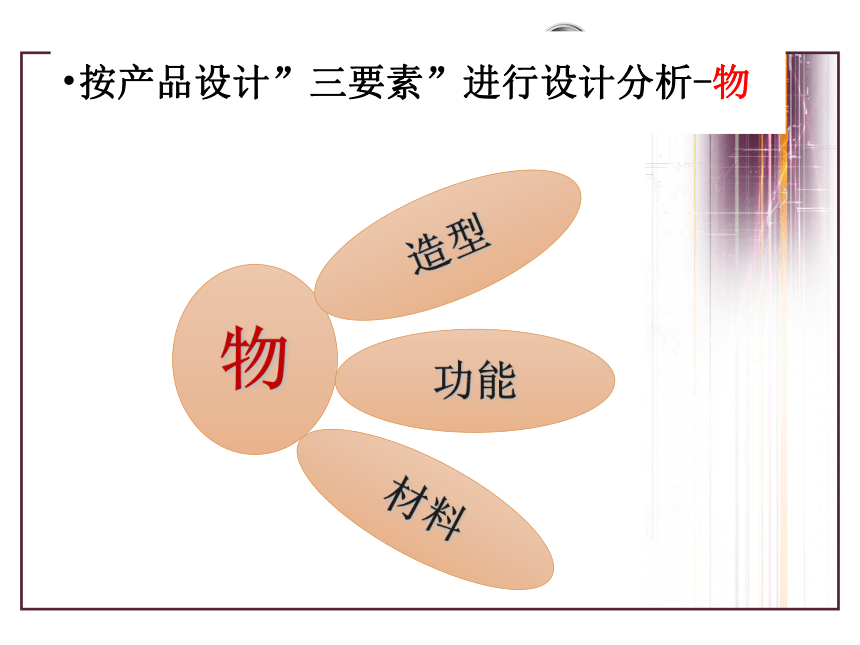

按產品設計”三要素”進行設計分析-物
物
造型
功能
材料
任何產品都在一定的環境中使用，必然受到環境的制約，并對環境產生影響。
想一想
下面這個臺燈適合在什么樣的環境中使用？為什么？

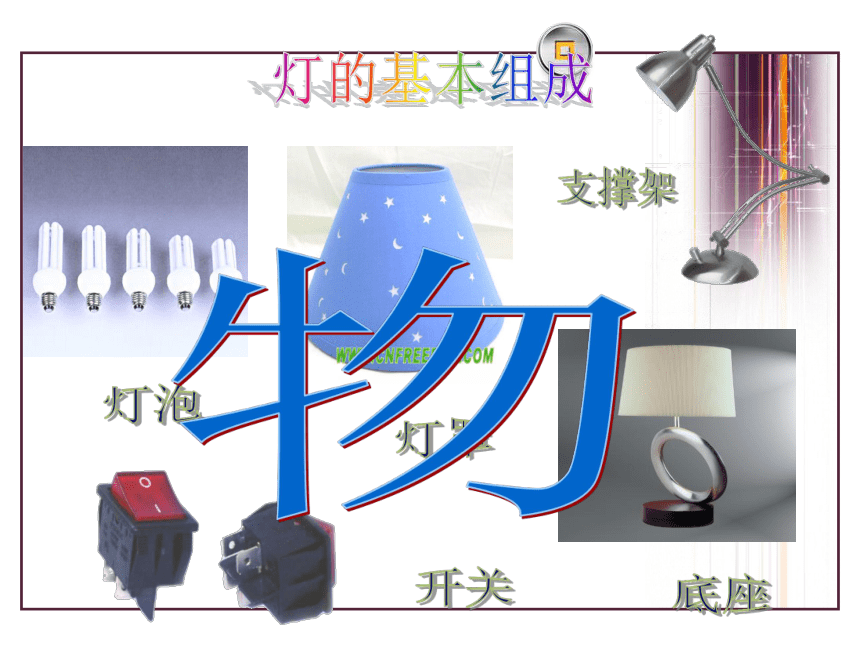

對于設計對象本身，我們必須了解它的各個組成部分的作用，以及它們之間的關系，并在此基礎上，對產品的各個組成部分進行設計分析。
燈泡的主要功能在于照明。臺燈的燈泡有很多種，如白熾燈、日光燈管、節能燈管等。
燈泡
----應選擇耐用且光線柔和的燈泡或燈管
主要功能：照明
種類：白熾燈泡、日光燈管、節能燈泡。
要求：中學生學習的時間較長，眼睛易疲勞，為了保護其視力，所要設計的臺燈應連續平穩地發光，一般選擇沒有頻閃或頻閃度較低，即光線柔和的燈泡。
作用: 支撐作用，并決定臺燈的高度，還會影響到
光線的利用率，影響學生的坐姿。
材料: 應選擇耐用、安全、低成本、美觀的材料。
支撐架
作用: 調節光線的強弱及照射形式、安全保護。
材料: 選擇耐用、導熱性弱、不透明、反光度適宜、顏色和諧等特性的材料。
燈罩
開關
撥動式 旋鈕式 觸摸式 光控 聲控
功能:通斷電源或調節光線亮度的作用
要求:安全、有效、方便地控制臺燈的亮度
選擇：手動或遙控開關
作用: 支撐和穩定作用。
材料: 選擇堅固的、不易碎的材料
形狀: 底要大穩定性好，體現個性化的風格。
5、底座
1.花線
2.雙絞線
3.護套線
4.電纜
要求：
絕緣好
柔軟（特別是冬天）
有一定的抗拉強度
電線
總結：臺燈各部件的設計分析
組件 功 能 要 求
燈泡 照明 一般選擇沒有頻閃或頻閃較低的燈泡
支撐架 決定臺燈的高度，還會影響到光線的利用率 應選擇支撐性好、耐用、安全、低成本、美觀的材料
燈罩 調節光線、安全保護 選擇聚光性效果要好、耐用、導熱性弱、不透明、反光度適宜、顏色和諧等特性的材料
開關 通斷電源或調節光線亮度 安全、易操作、耐用
底座 支撐和穩定 選擇堅固的、不易碎的材料，穩定性好、造型功能體現個性化
電扇、筆筒、鬧鐘、日歷、儲蓄罐、相框、收音機、電話、時鐘……
多功能臺燈
1、選擇臺燈材料時，盡量就地取材，并且要盡可能選擇可再生資源，實現能源的可持續發展。 2、制作臺燈時，必須學會選擇標準件，如燈泡、燈座、插頭、開關等。這樣既可簡化制作過程，又能實現通用通換。
什么是標準件
標準件：是指經優選、簡化、統一并給以標準代號的零件或部件。包括緊固件、連接件、密封件、滾動軸承、滾針軸承、螺孔和型材等七大類。
思考：臺燈中哪些組件是屬于標準件呢？
