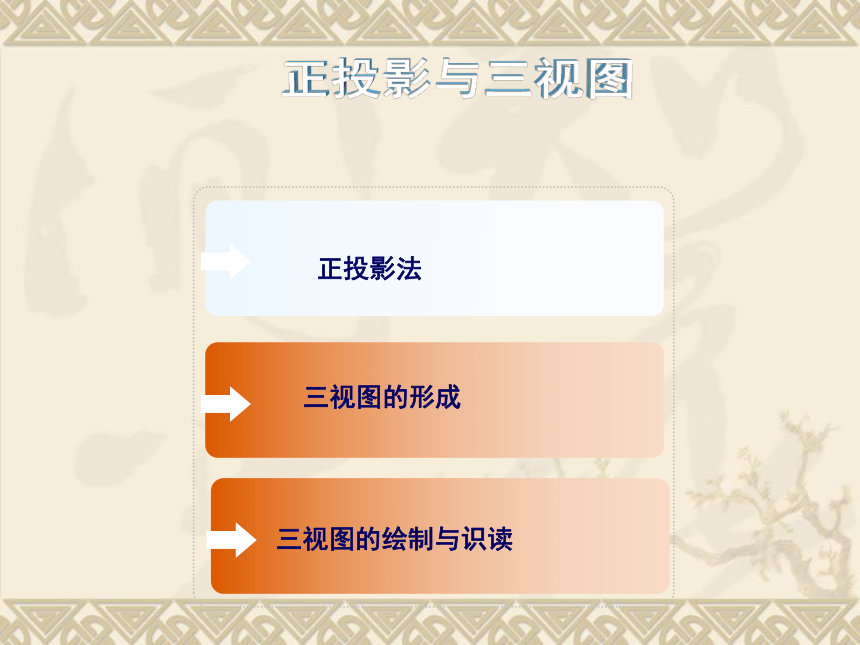

正投影法
三視圖的形成
三視圖的繪制與識讀

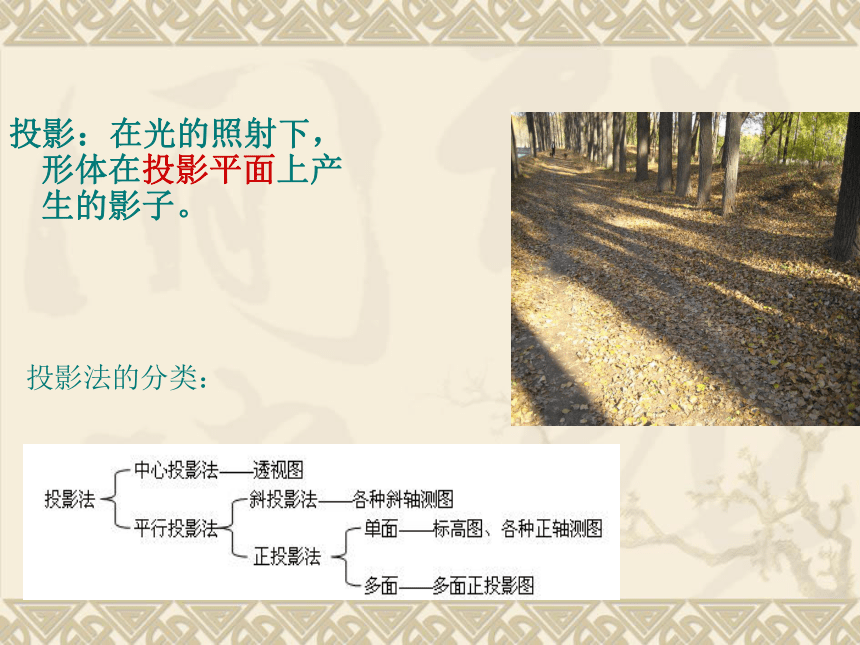

投影：在光的照射下，形體在投影平面上產生的影子。

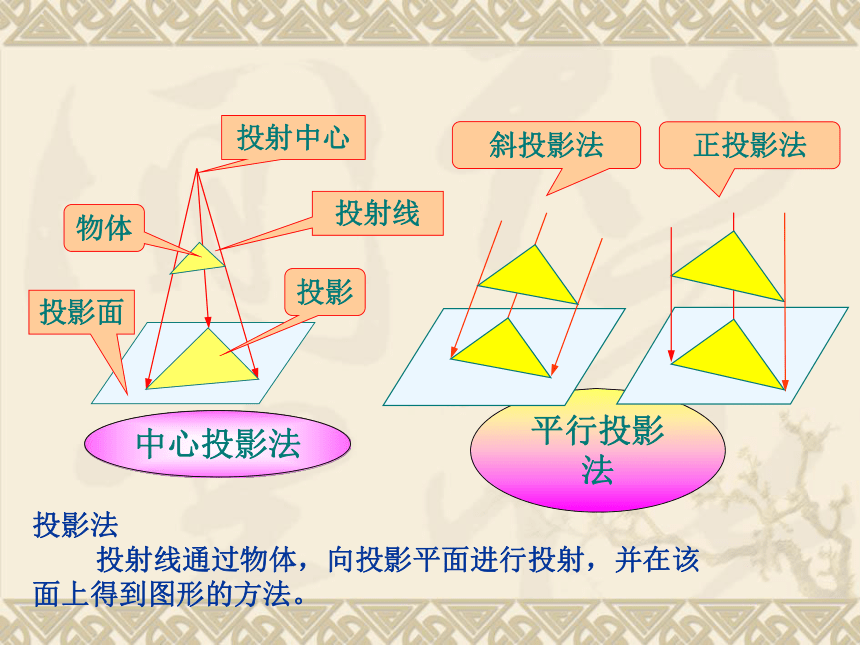

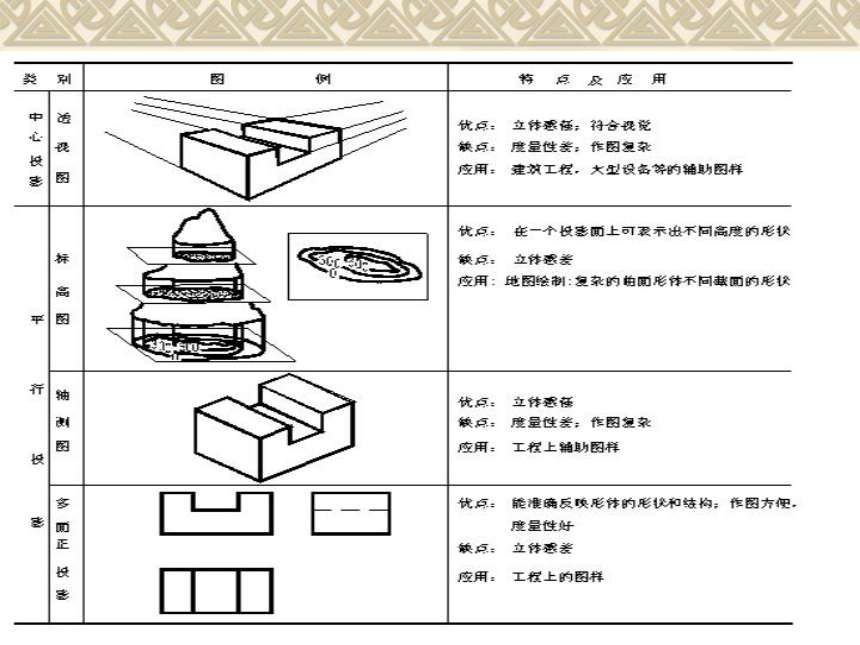

投影法的分類：
平行投影法
中心投影法
投射線
物體
投影面
投影
投射中心
斜投影法
正投影法
投影法 投射線通過物體，向投影平面進行投射，并在該
面上得到圖形的方法。

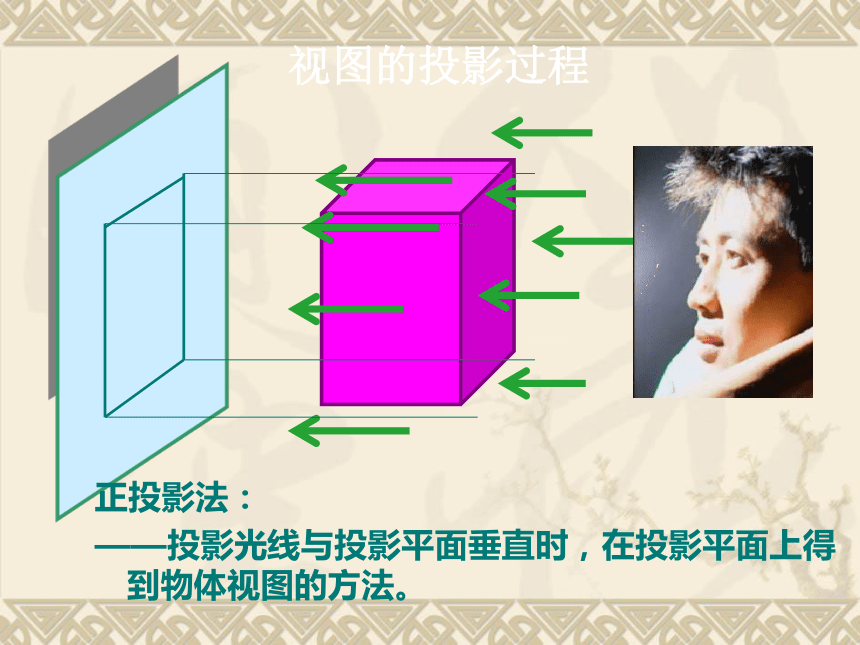

視圖的投影過程
正投影法：
——投影光線與投影平面垂直時，在投影平面上得到物體視圖的方法。

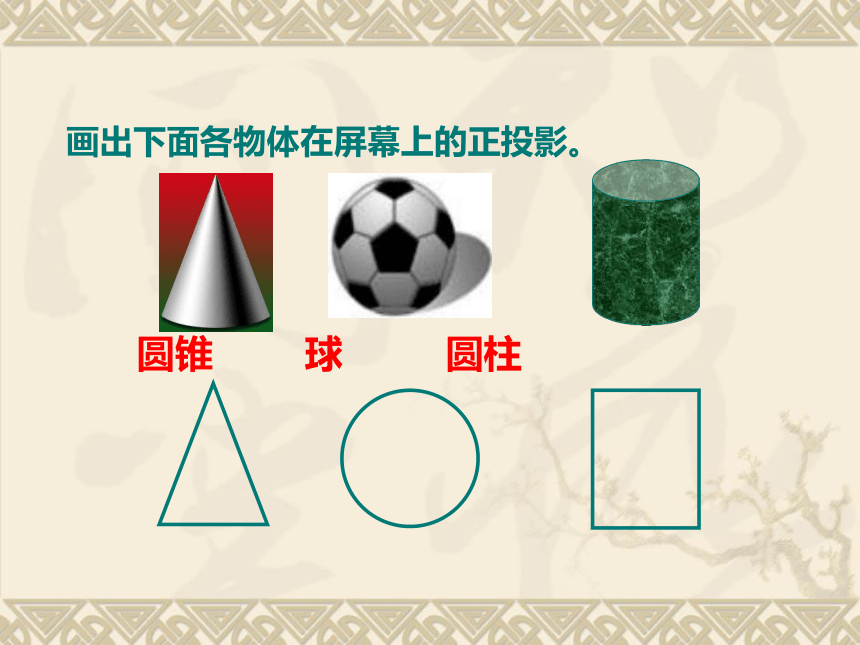

畫出下面各物體在屏幕上的正投影。
圓錐 球 圓柱

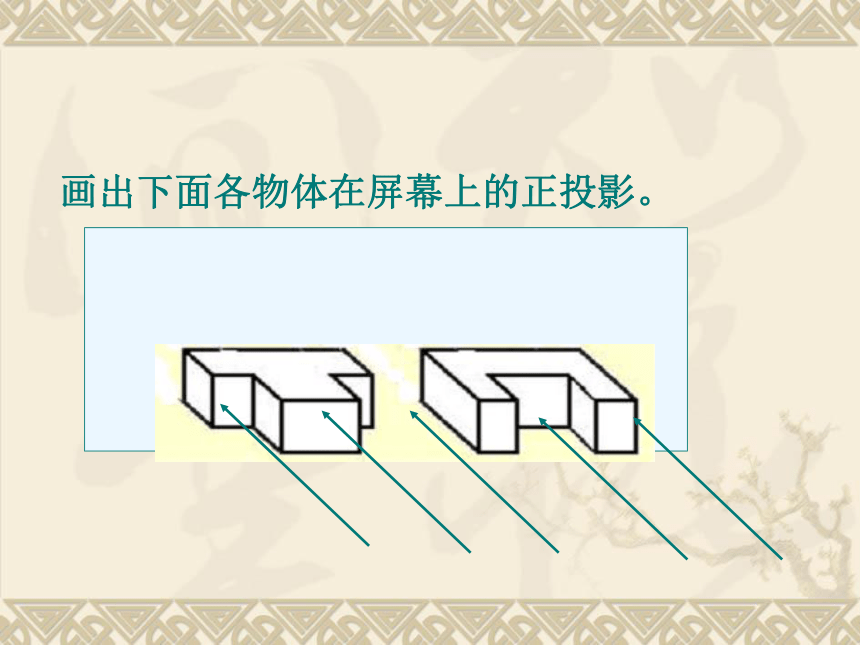

畫出下面各物體在屏幕上的正投影。

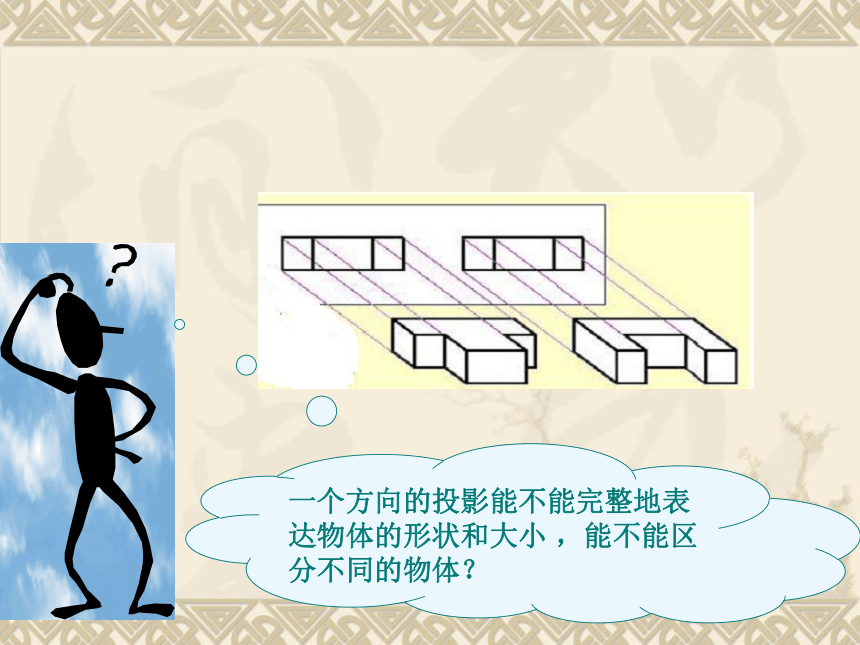

一個方向的投影能不能完整地表達物體的形狀和大小 ，能不能區分不同的物體？

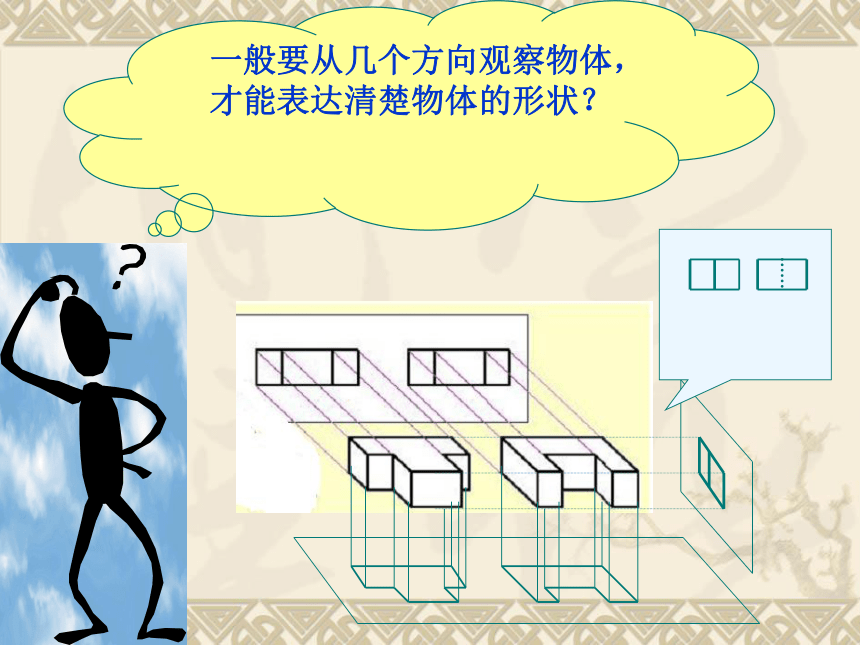

一般要從幾個方向觀察物體，
才能表達清楚物體的形狀？

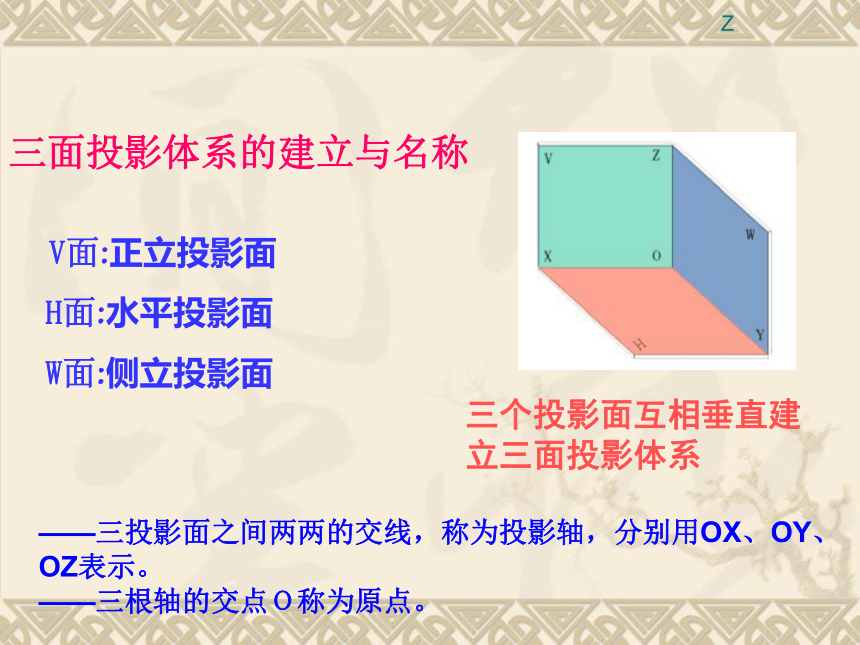

V面:正立投影面
H面:水平投影面
W面:側立投影面
三面投影體系的建立與名稱
三個投影面互相垂直建立三面投影體系
——三投影面之間兩兩的交線，稱為投影軸，分別用OX、OY、OZ表示。 ——三根軸的交點Ｏ稱為原點。
Z
V
H
W

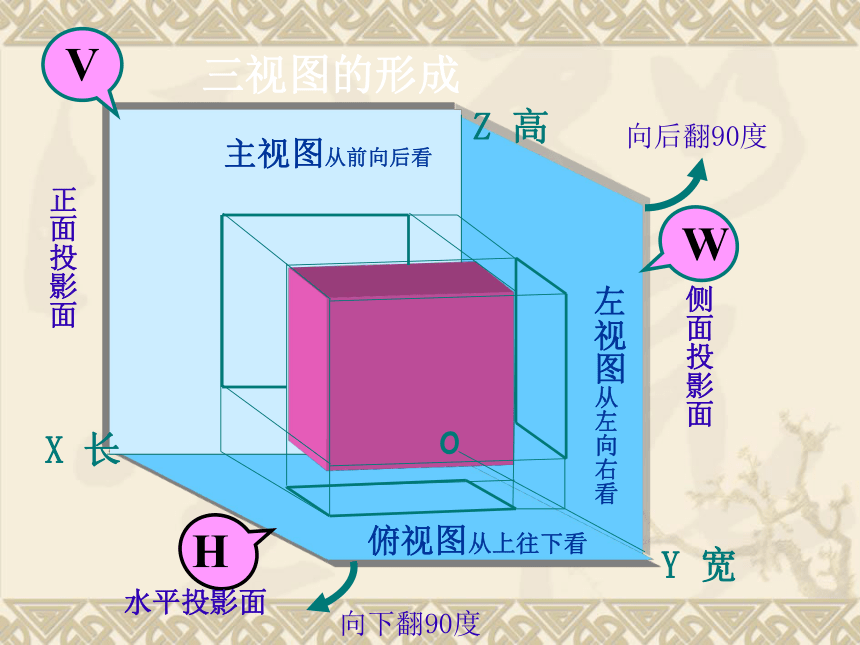

三視圖的形成
X 長
Y 寬
Z 高
主視圖從前向后看
俯視圖從上往下看
向后翻90度
向下翻90度
o
正面投影面
水平投影面
側面投影面
左視圖從左向右看

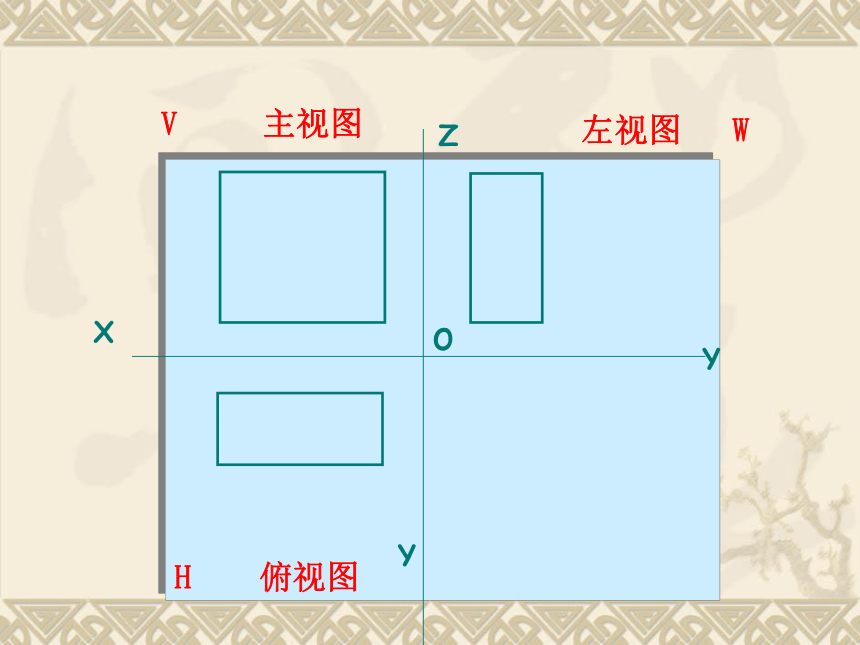

V 主視圖
左視圖 W
H 俯視圖
X
Y
Y
Z
o
V 主視圖
左視圖 W
H 俯視圖
三視圖之間的投影關系
長對正
高平齊
寬
對
應
相
等
X
Y
Y
Z
45。
而且長對正；
而且高平齊；
而且寬對應相等。
1.主視圖和俯視圖都反映了物體的長度，
2.主視圖和左視圖都反映了物體的高度，
3.俯視圖和左視圖都反映了物體的寬度，
三視圖之間的投影關系
這是以后畫圖和讀圖的重要依據。
圓柱體立體投影
主視圖
俯視圖
z
x
y
左視圖
圓柱體三視圖展開圖
兩個視圖都為長方形，可能物體是圓形
圓錐體
球的三視圖
主視圖
左視圖
俯視圖
棱柱的投影
分析：正六棱柱由頂面、底面和六個側棱面組成。正六棱柱的頂面、底面為水平面，在俯視圖中反映實形。
V
W
H
長
高
寬
寬
畫出下列物體的三視圖
如下圖所示，請補全其它視圖。
根據三視圖想像物體的形狀。
根據三視圖想像物體的形狀。
三視圖欣賞
例：
返回
下頁
上頁
練習2 補充完下列三視圖
練習3 根據立體圖畫出三視圖
例 參照軸測圖，根據給定的兩投影面，畫出第三投影。
O
X
Z
YH
YW
投影方向
練習：畫出下圖的三視圖。
練習：畫出下圖形體的三視圖。
