技術與設計2
結構的穩定性
結構的穩定性
有沒有見過永不沉沒的船？
見一見
結構的穩定性
定義
指結構在負載的作用下，維持其平衡狀態的能力
結構的穩定性
舉例：
廣告牌
影響結構的主要因素

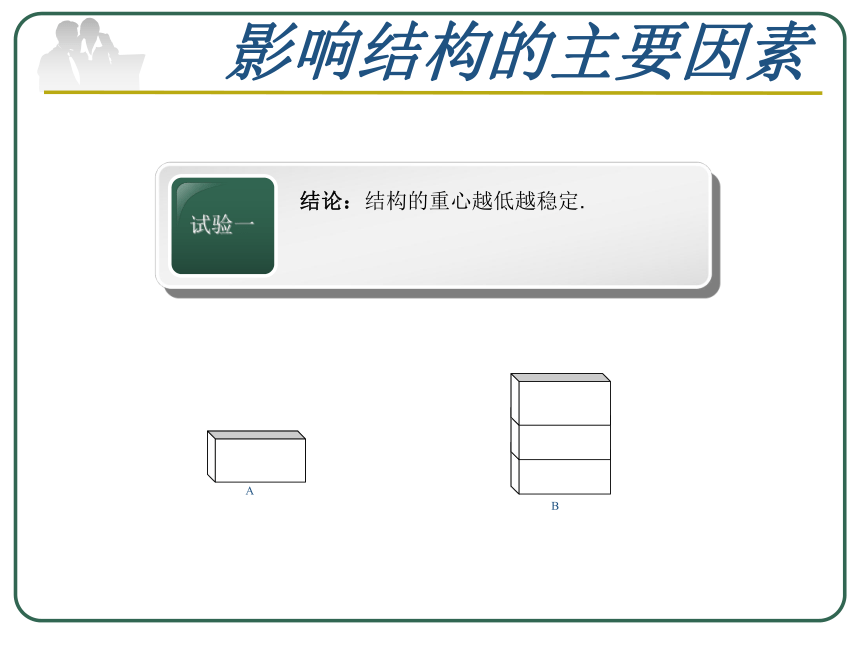

試驗一
結論：結構的重心越低越穩定.
A
B
低重心設計舉例
不倒翁
設計一個人人都能完成的騎車走鋼絲？
A
影響結構的主要因素
試驗一
結論：結構的重心越低越穩定.
試驗二
試驗三
結論： 結構的支撐面越大越穩定。
A
B
B
大支撐面積設計舉例
三腳架
吊車
失去平衡的本質
試驗一
結論：結構的重心越低越穩定.
試驗二
試驗三
結論： 結構的支撐面越大越穩定。
試驗四
結論：失去平衡時，重心在桌面的投影落在支撐面外。重心越低、支撐面越大，重心的投影越難移出支撐面。
想一想
人背靠墻腳跟頂墻時能不能彎腰？
四腳的凳子會搖晃，為什么不采用三腳設計？
我們在拔河比賽的時候要注意什么？
維爾拉工作燈穩定性分析
你知道“永不沉沒的船”的秘密了嗎？看一看
結構一定要強調穩定嗎？
穩定結構搭建試驗步驟
1
設計出一個穩定結構，畫出圖樣，并以棋子、雙面膠搭建
2
用測力計測拉倒該結構所需的最大力。測力點取結構頂端的點，水平測力。
3
計算均值。
看看你們小組是最穩定、最高、最省材料的嗎？寫出自我評價和改進
