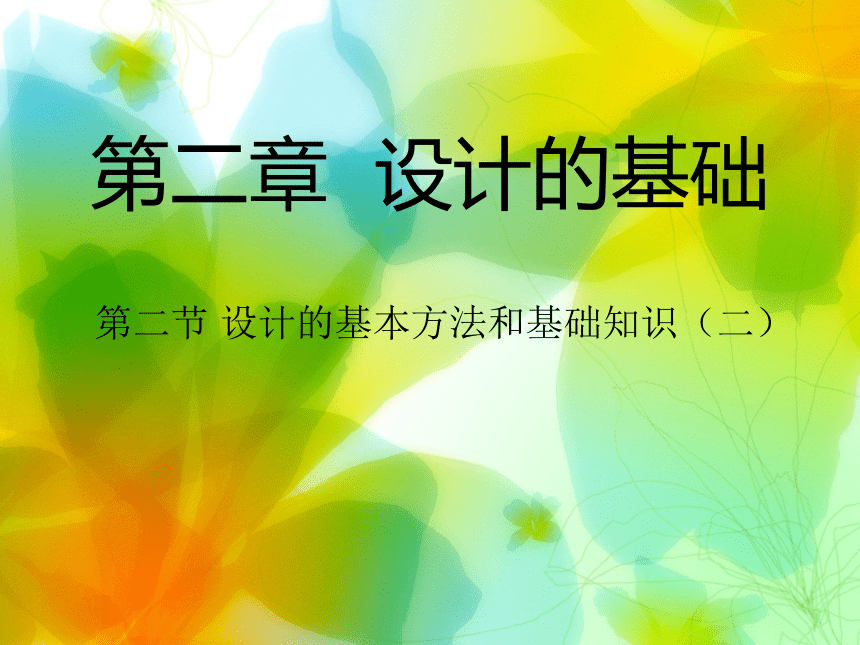

第二章 設計的基礎
第二節 設計的基本方法和基礎知識（二）

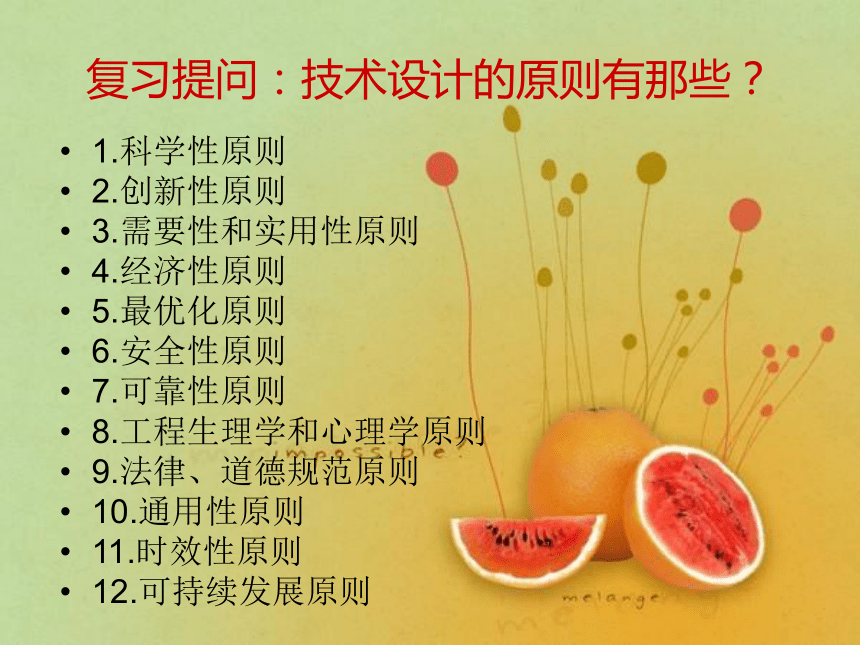

復習提問：技術設計的原則有那些？
1.科學性原則
2.創新性原則
3.需要性和實用性原則
4.經濟性原則
5.最優化原則
6.安全性原則
7.可靠性原則
8.工程生理學和心理學原則
9.法律、道德規范原則
10.通用性原則
11.時效性原則
12.可持續發展原則

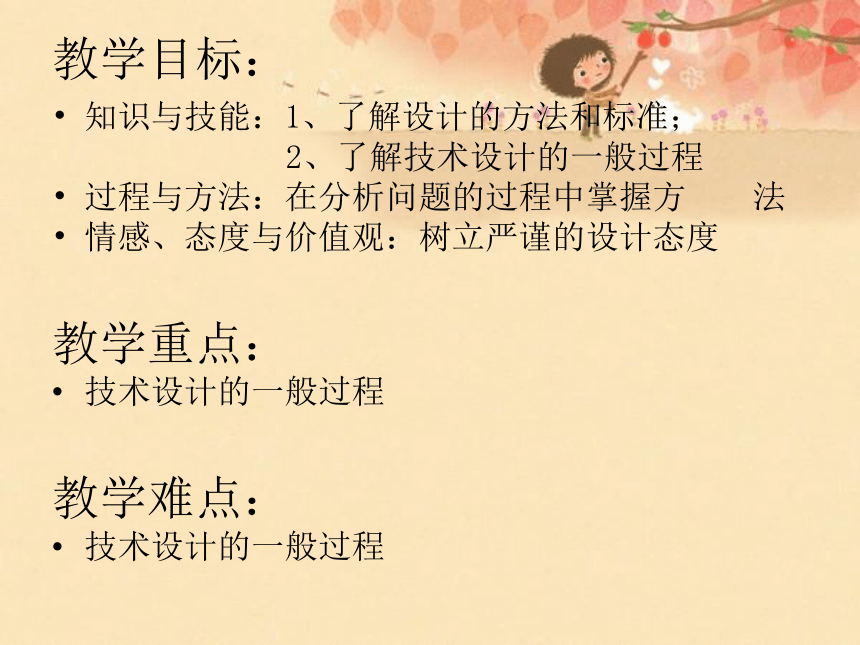

教學目標：
知識與技能：1、了解設計的方法和標準；
2、了解技術設計的一般過程
過程與方法：在分析問題的過程中掌握方 法
情感、態度與價值觀：樹立嚴謹?shù)脑O(shè)計態度
教學重點：
技術設計的一般過程
教學難點：
技術設計的一般過程
技術設計的一些方法（7種）

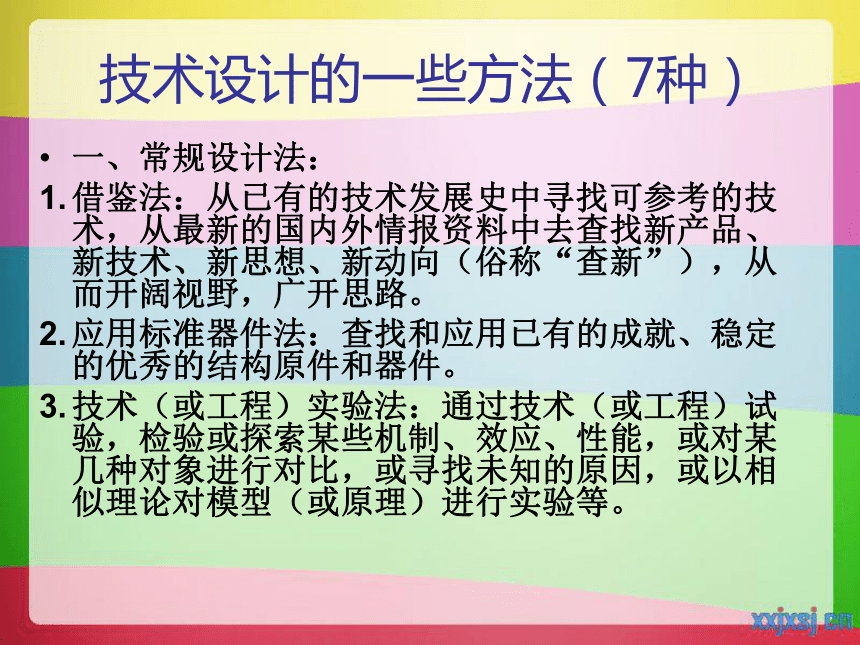

一、常規設計法：
借鑒法：從已有的技術發展史中尋找可參考的技術，從最新的國內外情報資料中去查找新產品、新技術、新思想、新動向（俗稱“查新”），從而開闊視野，廣開思路。
應用標準器件法：查找和應用已有的成就、穩定的優秀的結構原件和器件。
技術（或工程）實驗法：通過技術（或工程）試驗，檢驗或探索某些機制、效應、性能，或?qū)δ硯追N對象進行對比，或?qū)ふ椅粗脑?，或以相似理論?duì)模型（或原理）進行實驗等。

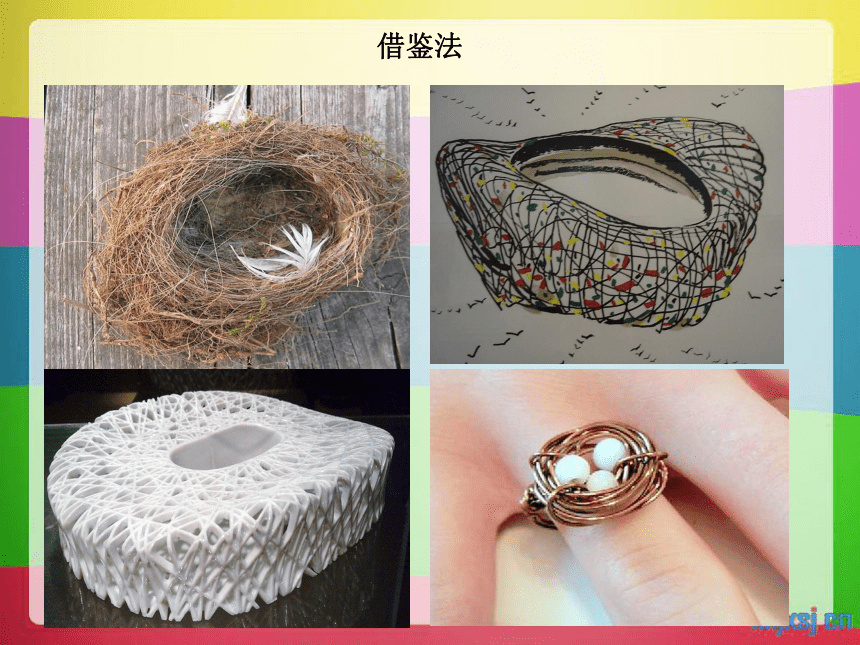

借鑒法

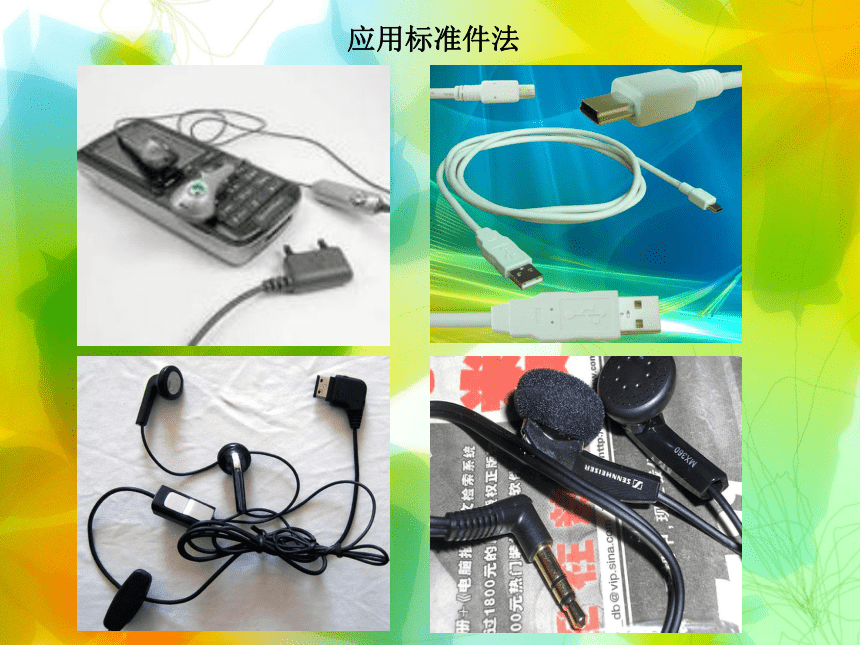

應用標準件法

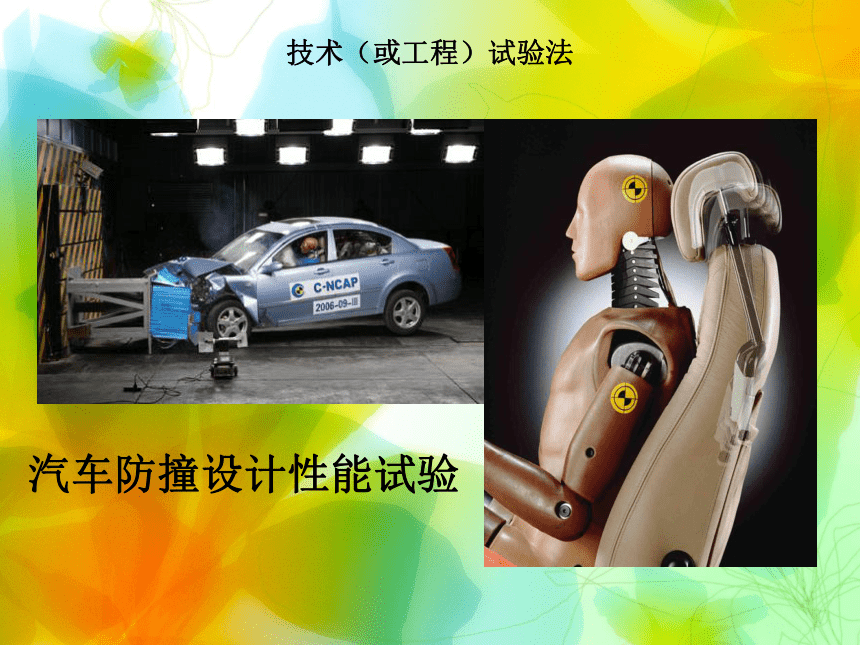

汽車防撞設計性能試驗
技術（或工程）試驗法

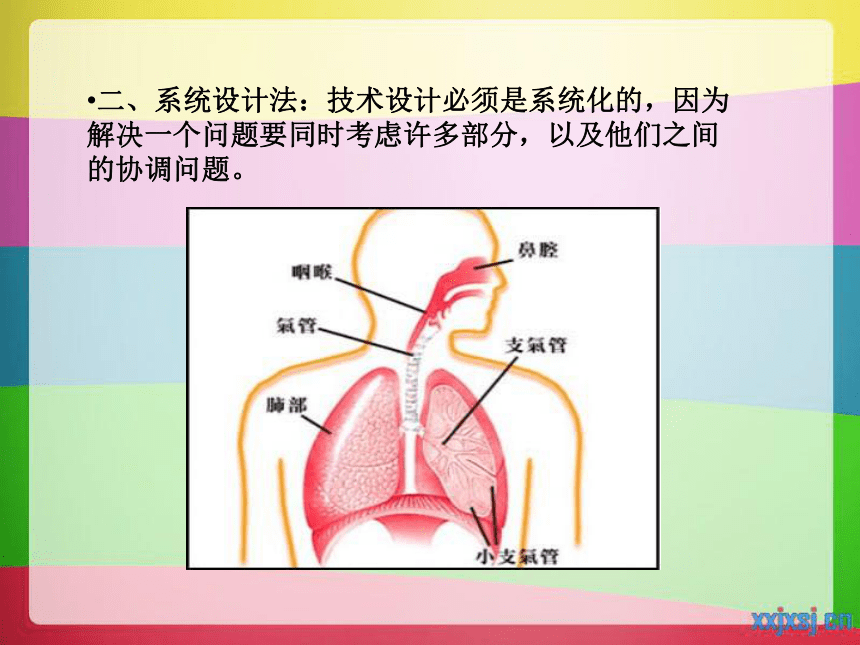

二、系統設計法：技術設計必須是系統化的，因?yàn)榻鉀Q一個問題要同時考慮許多部分，以及他們之間的協調問題。

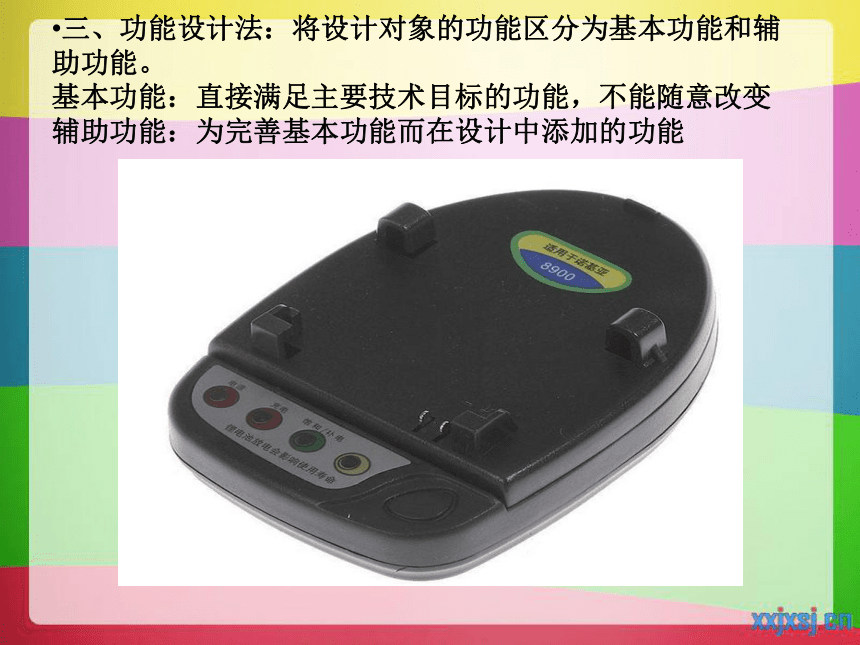

三、功能設計法：將設計對象的功能區分為基本功能和輔助功能。
基本功能：直接滿足主要技術目標的功能，不能隨意改變
輔助功能：為完善基本功能而在設計中添加的功能
四、工效學設計法：考慮人的生理和心理特征，適應人的生理、心理要求，從而實現安全、方便、舒適、美觀的設計目標。
五、可靠性設計法：包括抗熱、抗震、抗干擾，能在規定的環境（可能是惡劣的）下工作。如某些設備要能在電壓不穩、高溫、高濕等環境下工作。還要考慮預備“余量”的問題，預防預料不到的狀態發生。
六、最優化設計法：1）問題的解決方案可以是多種的
2）建立數學模型，球的最優化的數據和結論
3）設計應該是一個反復進行的過程
七、計算機輔助設計法：是借助計算機進行設計或仿真，可以用最快的速度獲得結果。
臥虎藏龍片段
常規設計法
系統設計法
功能設計法
工效學設計法
可靠性設計法
最優化設計法
計算機輔助設計法CAD
（Computer Adied Design）
借鑒法
應用標準器件法
技術（或工程）實驗法
保證系統各個部分的協調工作
基本功能和輔助功能
考慮人的生理和心理特征，能做到安全、方便、
舒適、美觀的設計目標
抗熱、抗震、抗干擾，適應環境，預備“余量”
設計是一個反復進行的過程，以實現最優選擇
利用計算機進行設計或仿真，可以用最快的速度獲得效果。
人機關系
1.概念:人機關系是指人與”機器設備”及所使用的”一切物品”之間的關系,包括使用時與所在的環境之間的關系.
2.目的:是為了在設計產品和實施某個項目時,實現快速高效,讓人感到方便,舒適,同時保證健康和安全.
在具體的設計中,這里的”人”往往是指大多數人的情況,同時,我們也盡可能考慮到特殊人的特殊需要,必要時專門為他們進行專門的設計.在人處于運動狀態或環境有可能變遷時,我們的設計還要用”動態”的角度來展開,以實現最合理、最長久的優良效果.
3.人機關系需要實現的目標：
1）安全
2）高效
3）健康
4）舒適
設計的依據標準
技術標準和規范
國際標準
國家標準
行業標準
企業標準
部頒標準
案例：我國家用吸油煙機的設計、
生產制造標準：
《中華人民共和國標準吸油煙機GB/T 17713-1999》
其內容包括：
適用范圍、引用標準、術語、產品分類、技術要求（環境條件、安全性能、噪音、調速、照明、結構要求、外觀等）、試驗方法、檢測規則、標志標簽與包裝等項目。
吸油煙機
技術設計的一般過程
是
無
否
有
值得
發現問題
值得解決嗎？
有條件解決嗎？
確定設計課題
調查、手機設計所需的信息、數據、資料
制定設計方案（多種），并進行權衡，決策優化，選定方案
進行具體、詳細的設計
實施設計（產品研制）
產品（或方案實施結果）的檢測
評價、提出改進意見
是最優化設計嗎？
完成設計
進行鑒定
申請專利
不解決
暫時不解決
修 改 設 計
否
中間過程檢測，評價及改進
技術設計的一般過程舉例
發現問題
展開調查
制定方案
制作模型
測試優化
推廣應用
近兩個月，燕山村和醫院間的小橋多次發生晚上緊急送病人到醫院救治時，由于小橋沒有路燈致使人員調到河里。
1.枯水季節，水電站只能供電五小時，村民用煤油燈，醫院和中學自備小發電機
2.小橋是必經之路，且小橋邊路不好走，有大風
3.其他路段平坦，只需在小橋兩橋頭安路燈
方案一、方案二、方案三
1.調節光敏二極管，使天未完全黑燈就亮
2.加強防水，用防水鐵盒將設備鎖上
3.加裝避雷針
4.用石頭和水泥圍繞燈柱做一水泥墩，加強風吹和牲畜撞擊的防護工作
小結：
一、技術設計的一些方法（7種）
二、人機關系
三、設計的依據標準
四、技術設計的一般過程
五、技術設計的一般過程舉例
作業：
預習下節課，找一些簡單的、形狀規則的模型
