第二節
讓點燈發光
燈是怎么亮起來的呢？
這些家電又是怎么工作的呢？

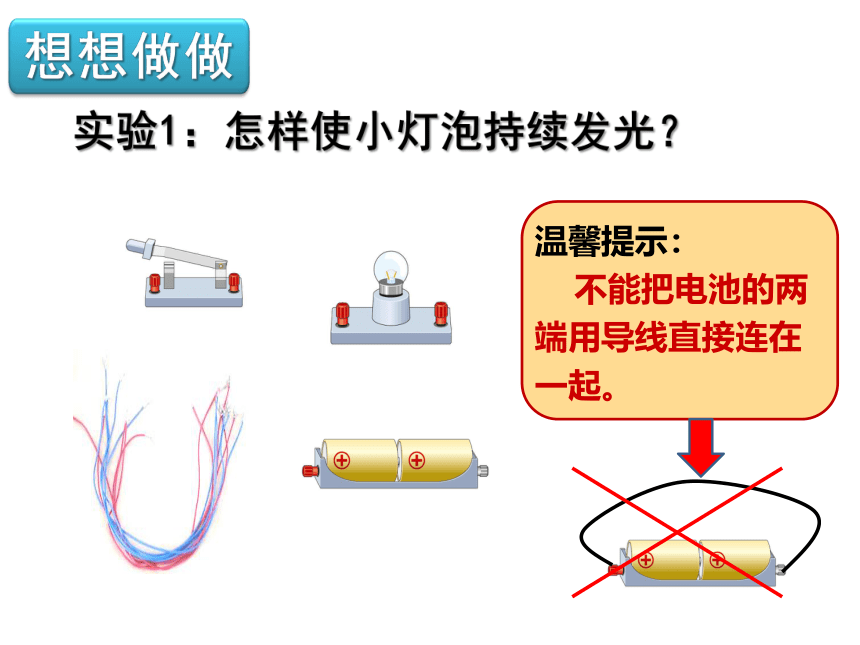

溫馨提示：
不能把電池的兩端用導線直接連在一起。
　　實驗1：怎樣使小燈泡持續發光？
想想做做

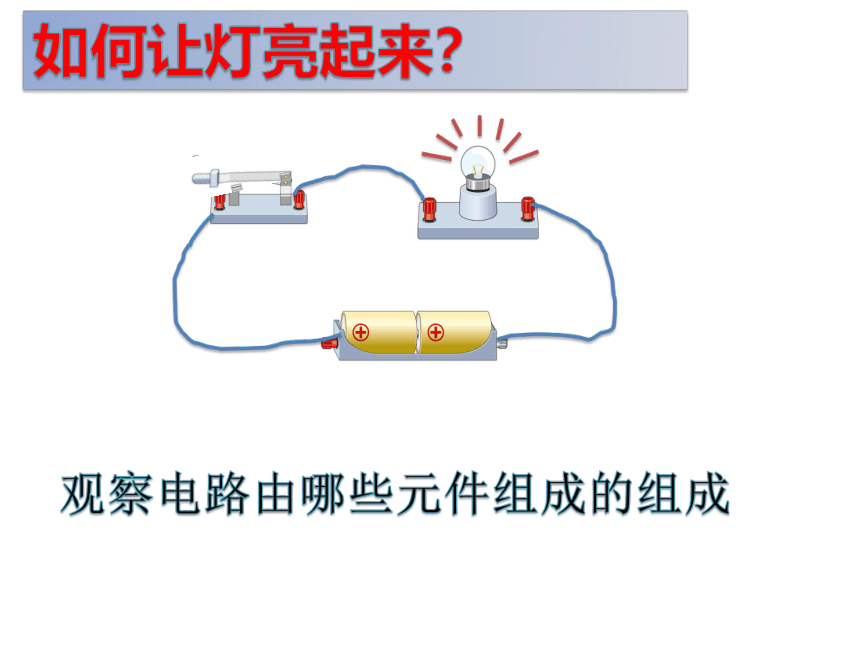

如何讓燈亮起來？
觀察電路由哪些元件組成的組成
電源的能量轉化——
各種形式的能轉化為電能

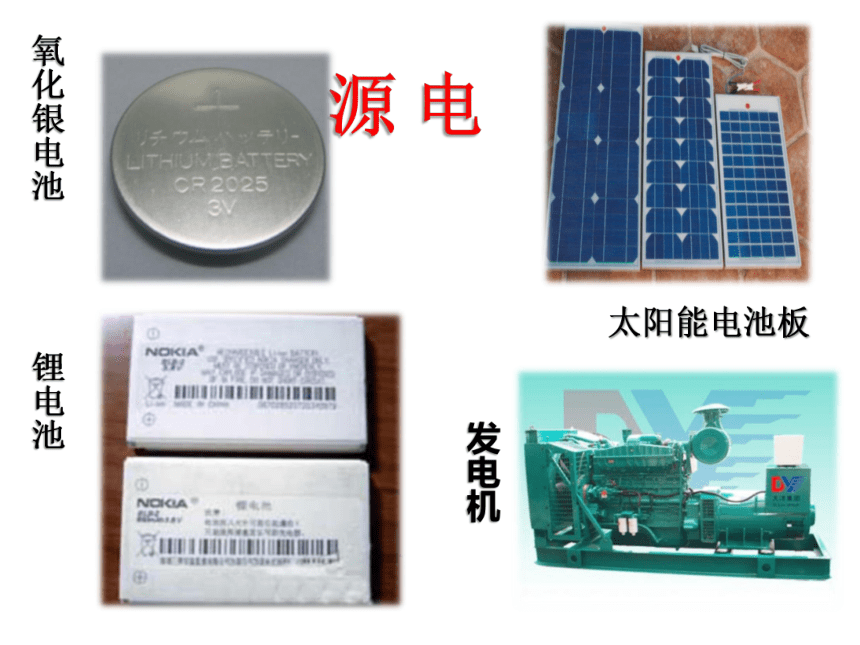

電源：
提供電能
電
源
太陽能電池板
氧化銀電池
鋰電池
發電機
用電器的能量轉化——電能轉化為各種形式的能
各種用電器：
消耗電能

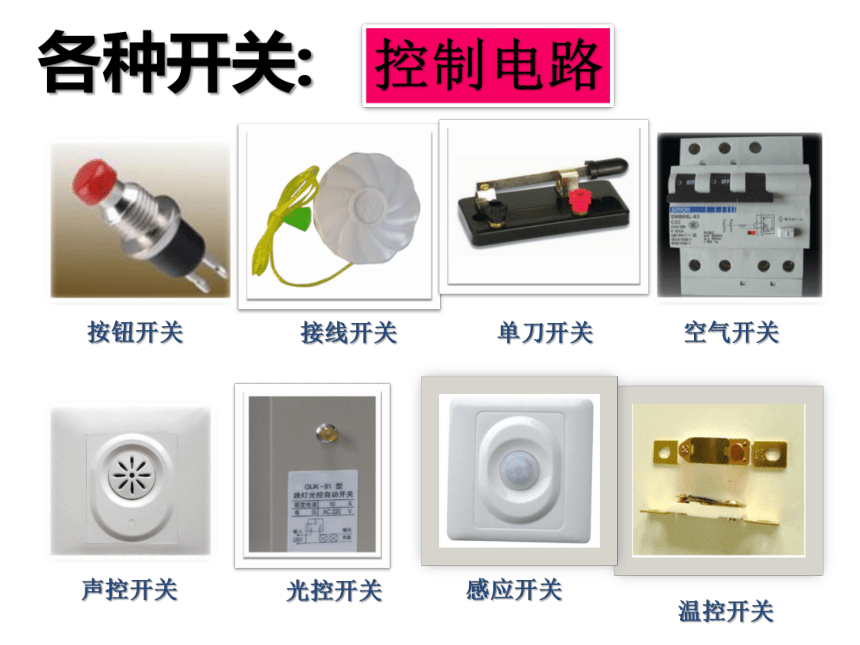

按鈕開關
接線開關
單刀開關
空氣開關
聲控開關
光控開關
感應開關
溫控開關
各種開關:
控制電路

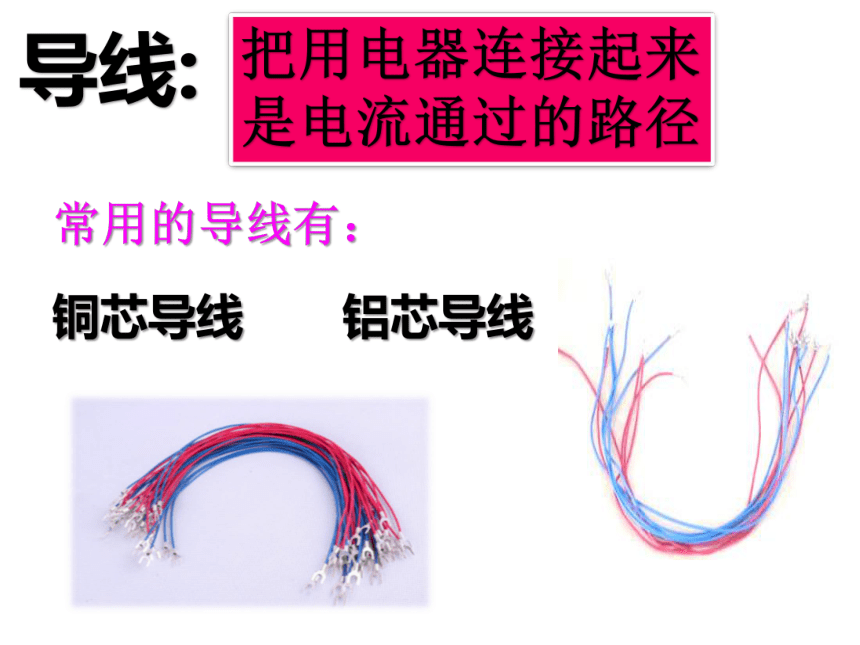

導線:
常用的導線有：
銅芯導線
鋁芯導線
把用電器連接起來
是電流通過的路徑

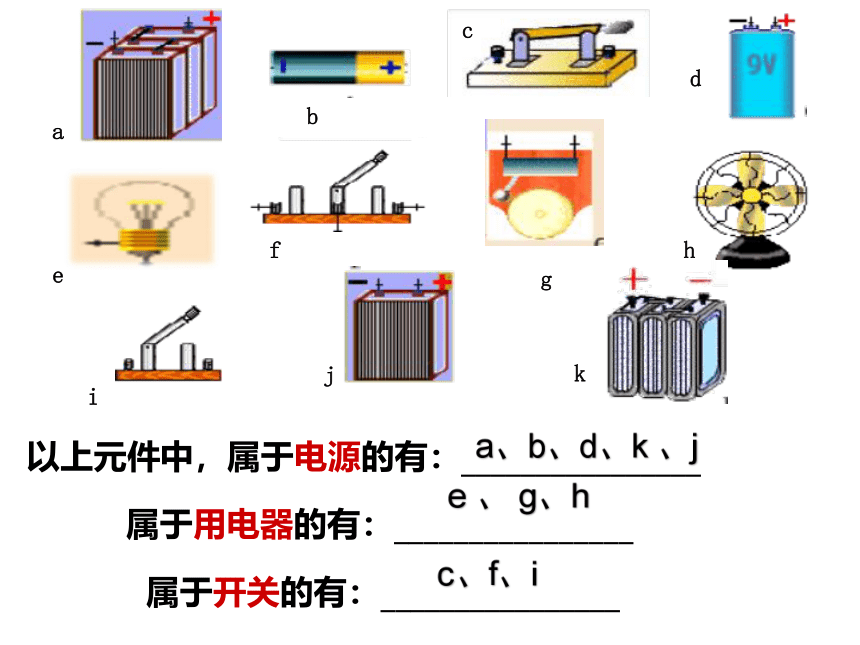

以上元件中，屬于電源的有：________________
屬于用電器的有：________________
屬于開關的有：________________
a
b
c
d
f
g
h
i
j
a、b、d、k
、j
e
、
g、h
c、f、i
e
k

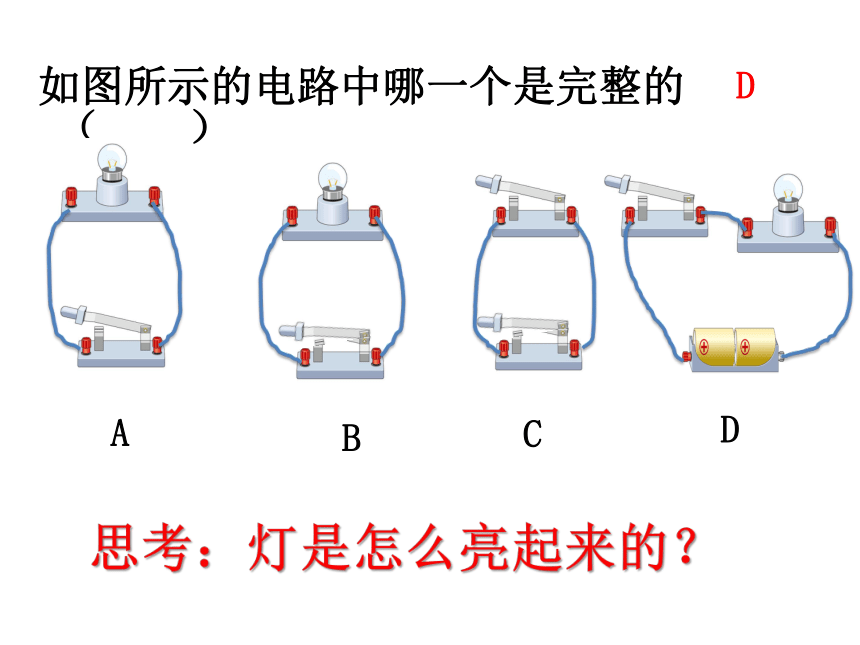

如圖所示的電路中哪一個是完整的（
）
A
B
C
D
D
思考：燈是怎么亮起來的？

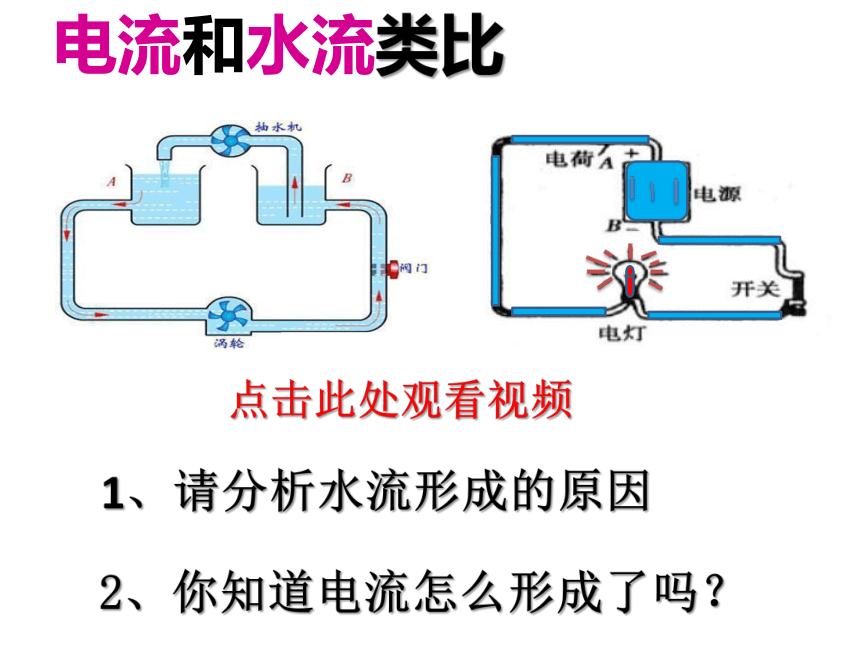

電流和水流類比
點擊此處觀看視頻
1、請分析水流形成的原因
2、你知道電流怎么形成了嗎？
電流的形成
點擊此處看視頻
加油站：
1、電流的形成
電荷的定向移動形成電流
2、電流的方向：
（1）物理學上規定，正電荷定向移動的方向?yàn)殡娏鞯姆较?br/>（2）產生持續電流的條件：
電路有電源
電路要閉合
電路的狀態
1.通路：
電路連接后，處處連通的電路叫通路。
這樣連接對嗎？
斷路
學生討論
?
2、斷路（開路）：當開關未閉合，或電線斷裂致使線路在某處斷開的電路，叫做開路。又叫斷路
?
斷路
短路
這樣連接對嗎？
學生討論
學生討論
這樣連接對嗎？
短路
3、短路：直接用導線把電源或用電器兩端連接起來。分：電源短和局部短路
圖1
圖2
電路圖
你看得懂圖2
的電路嗎？
用符號表示電路連接的圖，叫做電路圖。
電路中的元件符號
怎樣畫電路圖
1、元件位置安排要適當，分布要均勻；
這樣好看嗎？
怎樣畫電路圖
2、整個電路圖最好呈長方形，有棱有角，導線要橫平豎直。
這樣行嗎？
怎樣畫電路圖
3、元件不要畫在拐角處。
這樣正確嗎？
電路圖的畫法
4、按順序從正極依次畫到負極，或從負極依次畫到正極。
畫電路圖的注意事項：
（1）電路元件要用統一的符號，不能自造符號.
（2）要注意所使用的符號和實物的對應性.元件不能畫在拐角處（變阻器除外）
（3）合理安排電路元件符號，使之均勻地分布在電路圖中，具有對稱性.
（4）電路圖最好呈長方形，有棱有角.
導線要橫平豎直，力求把電路圖畫得簡潔、美觀、大小比例適中.
怎樣畫電路圖
畫出電路圖
圖是常用手電筒的剖面圖，觀察它的結構。按下按紐時，電路是怎樣接通的？畫出它的電路圖
練一練
下面電路圖正確的是（
）
C
D
B
A
C
1、圖甲是玩具電風扇的電路圖，請?jiān)趫D乙中連接它的電路。
連一連
2、在圖中連接電子門鈴的電路，并畫出它的電路圖。電子門鈴可以用
這樣的符號代表。
電子門鈴
連一連
謝謝！
作業：P67頁
1、
2
