控制的手段
事物的發展與變化具有多樣性
一棵蘋果樹
天上降落的雨水
結不出蘋果
結的蘋果又多又大
結出蘋果又小又酸
用來灌溉農田
發電
引起洪澇災害
事物的發展與變化具有多樣性。如果人們想達到一定的目的，就必須采取一定的手段來實現。
蘋果樹
病蟲害防治、果樹管理、
土壤管理等等
雨水
興修水利、建水電站、
水源管理等等

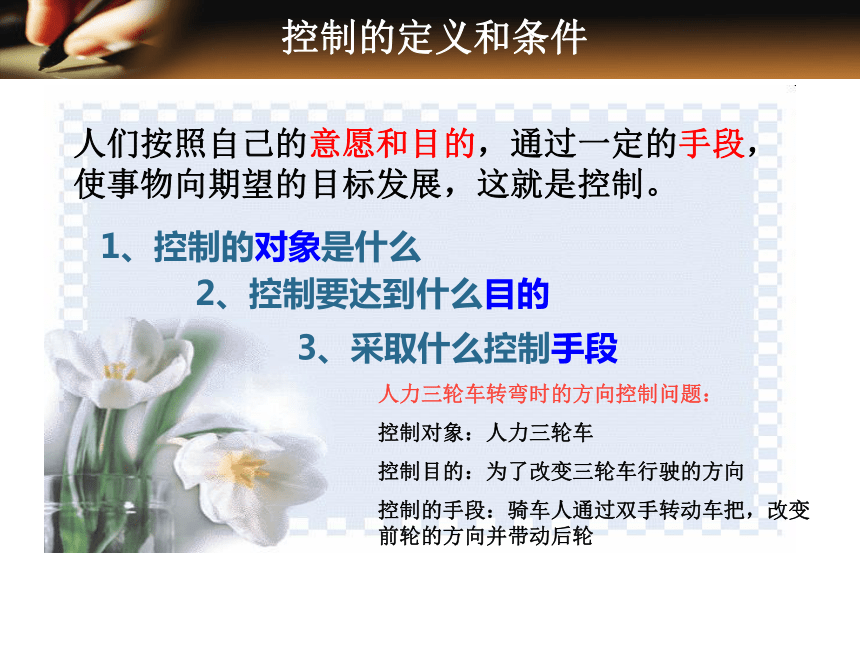

控制的定義和條件
人們按照自己的意愿和目的，通過一定的手段，使事物向期望的目標發展，這就是控制。
1、控制的對象是什么
2、控制要達到什么目的
3、采取什么控制手段
人力三輪車轉彎時的方向控制問題：
控制對象：人力三輪車
控制目的：為了改變?nèi)嗆囆旭偟姆较?br/>控制的手段：騎車人通過雙手轉動車把，改變前輪的方向并帶動后輪

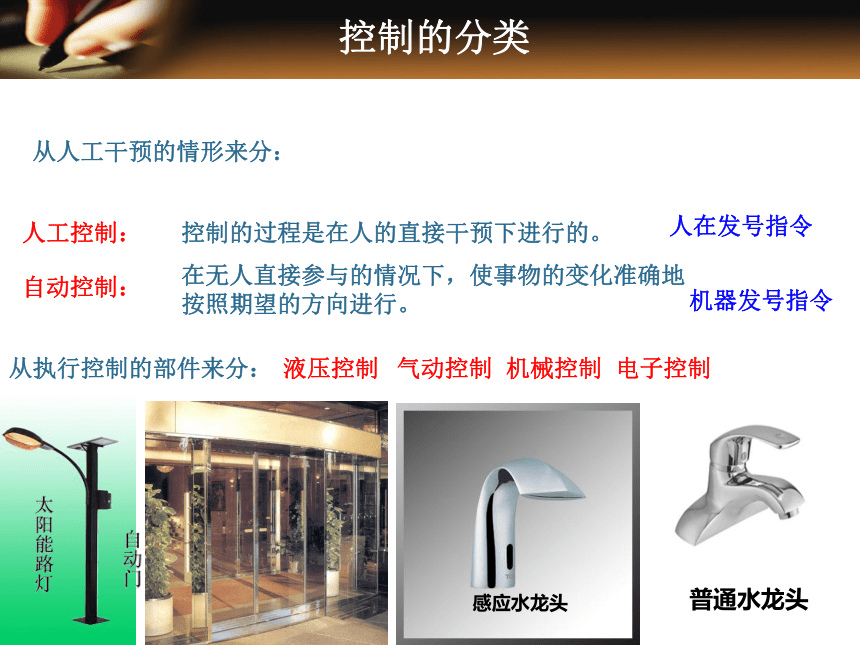

控制的分類
從人工干預的情形來分：
人工控制：
自動控制：
從執行控制的部件來分：
液壓控制 氣動控制 機械控制 電子控制
控制的過程是在人的直接干預下進行的。
在無人直接參與的情況下，使事物的變化準確地按照期望的方向進行。
太陽能路燈
自動門
感應水龍頭
普通水龍頭
人在發號指令
機器發號指令

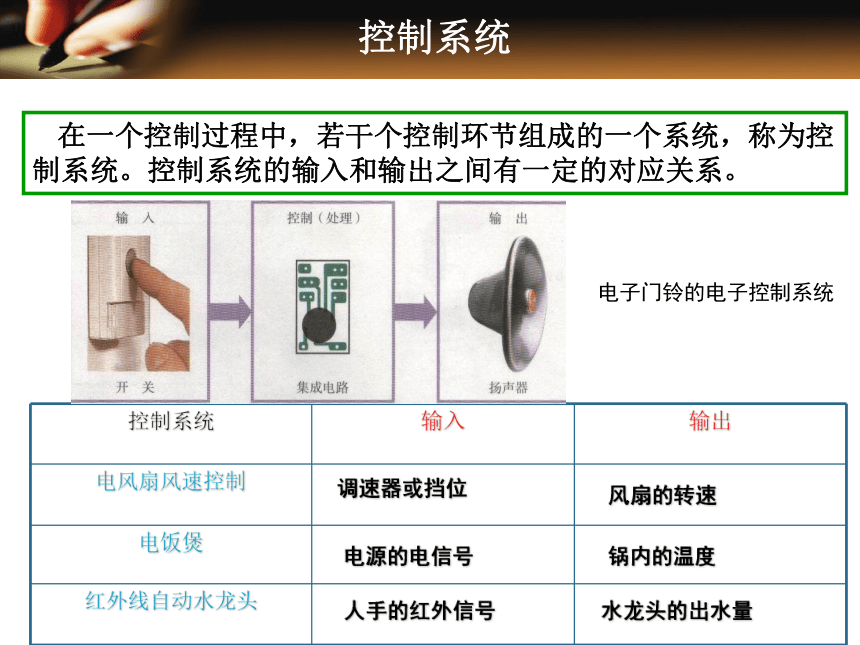

控制系統
在一個控制過程中，若干個控制環節組成的一個系統，稱為控制系統。控制系統的輸入和輸出之間有一定的對應關系。
控制系統 輸入 輸出
電風扇風速控制
電飯煲
紅外線自動水龍頭
調速器或擋位
風扇的轉速
電源的電信號
鍋內的溫度
水龍頭的出水量
人手的紅外信號
電子門鈴的電子控制系統

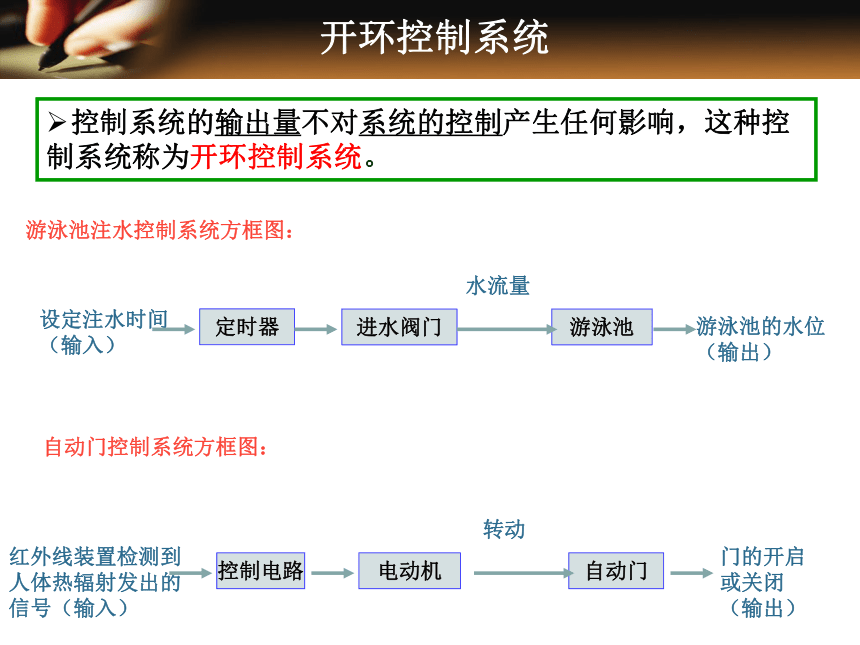

開環控制系統
控制系統的輸出量不對系統的控制產生任何影響，這種控制系統稱為開環控制系統。
自動門控制系統方框圖：
自動門
電動機
控制電路
紅外線裝置檢測到
人體熱輻射發出的
信號（輸入）
轉動
門的開啟或關閉
（輸出）
游泳池注水控制系統方框圖：
游泳池
進水閥門
定時器
設定注水時間
（輸入）
水流量
游泳池的水位
（輸出）

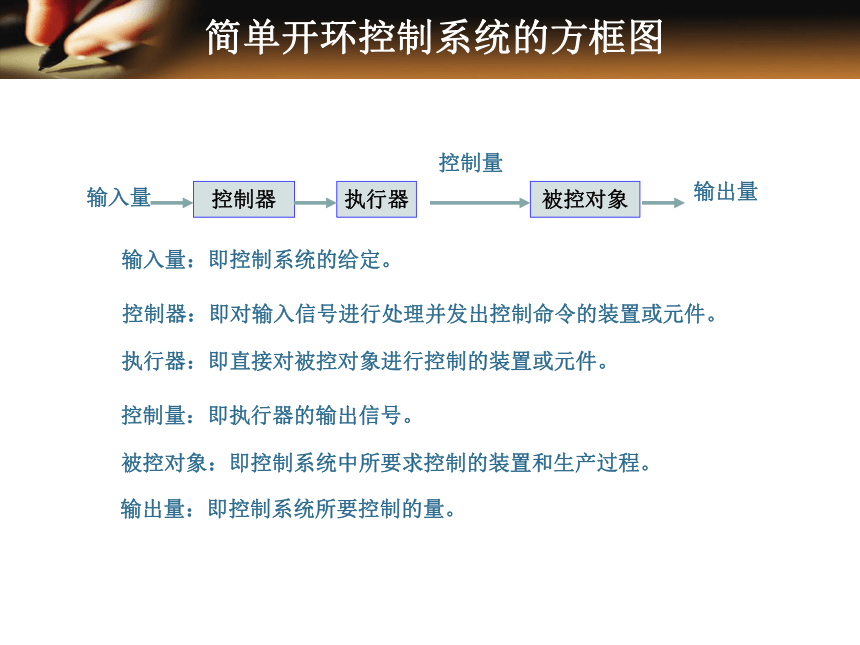

簡單開環控制系統的方框圖
被控對象
執行器
控制器
輸入量
控制量
輸出量
控制器：即對輸入信號進行處理并發出控制命令的裝置或元件。
執行器：即直接對被控對象進行控制的裝置或元件。
控制量：即執行器的輸出信號。
輸入量：即控制系統的給定。
輸出量：即控制系統所要控制的量。
被控對象：即控制系統中所要求控制的裝置和生產過程。
練習

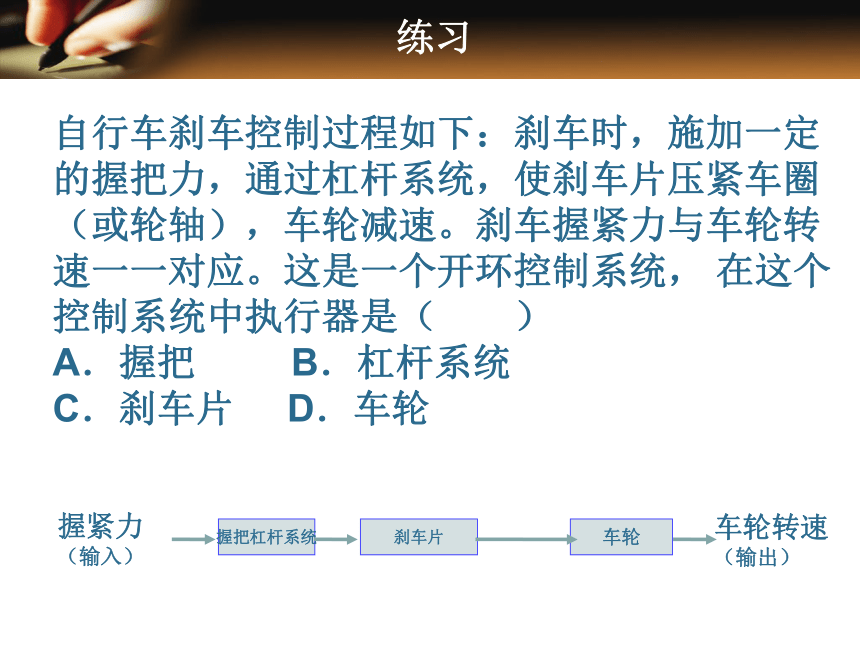

自行車剎車控制過程如下：剎車時，施加一定的握把力，通過杠桿系統，使剎車片壓緊車圈（或輪軸），車輪減速。剎車握緊力與車輪轉速一一對應。這是一個開環控制系統， 在這個控制系統中執行器是（　　） A．握把 B．杠桿系統
C．剎車片 D．車輪
車輪
剎車片
握把杠桿系統
握緊力
（輸入）
車輪轉速
（輸出）
練習

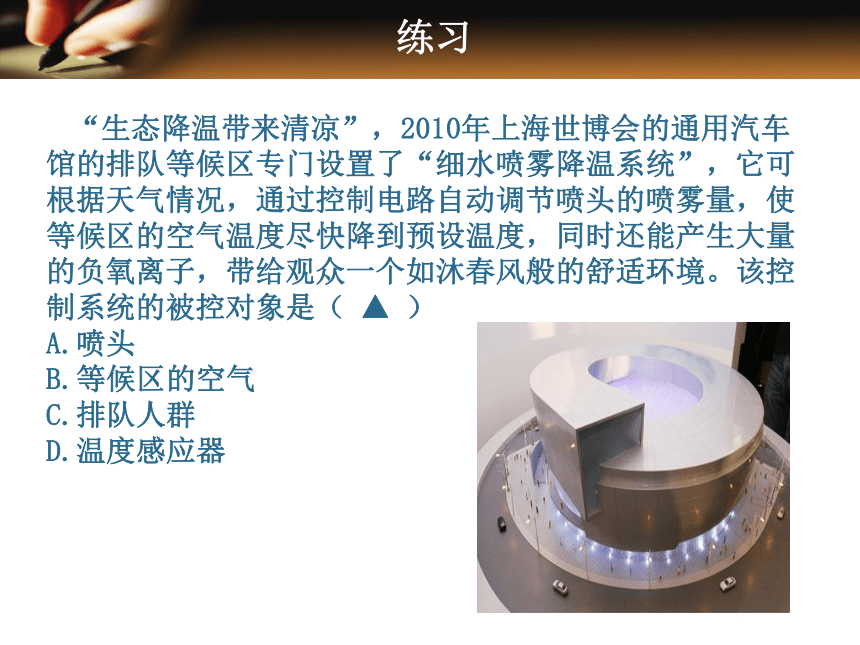

“生態降溫帶來清涼”，2010年上海世博會的通用汽車館的排隊等候區專門設置了“細水噴霧降溫系統”，它可根據天氣情況，通過控制電路自動調節噴頭的噴霧量，使等候區的空氣溫度盡快降到預設溫度，同時還能產生大量的負氧離子，帶給觀眾一個如沐春風般的舒適環境。該控制系統的被控對象是（ ▲ ）
噴頭
等候區的空氣
排隊人群
溫度感應器

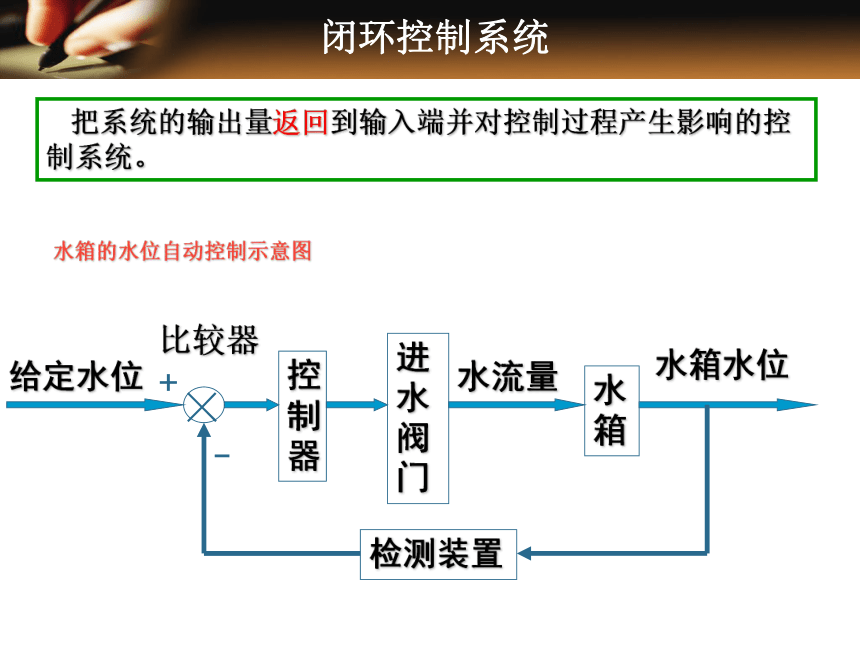

閉環控制系統
把系統的輸出量返回到輸入端并對控制過程產生影響的控制系統。
水箱的水位自動控制示意圖
×
給定水位
比較器
控制器
進水閥門
水箱
檢測裝置
水箱水位
水流量
﹢
﹣
閉環控制系統方框圖
給定量
比較器
控制器
執行器
被控對象
檢測裝置
被控量
×
控制量
﹢
﹣
1由于干擾因素的存在，系統的被控量偏離給定值時；
2閉環控制系統中的反饋環節能及時檢測出被控量的值，并迅速反饋到輸入端，與給定值進行比較；
3控制器根據比較得到的偏差信號進行調節，從而是系統的被控量接近給定值，達到精確控制的目的。
電冰箱的溫度控制系統
溫度計
溫度
設定
溫度
控制
器
制冷
裝置
溫度值
檢測裝置
比較器
開環:不管控制的結果
閉環:根據控制結果做出決策，也就是輸出量對控制有影響。
智能（紅綠燈）交通指揮系統
被控對象是紅綠燈，開環。
被控對象是車輛，閉環。
如圖所示為自動火炮控制系統示意圖。當雷達檢測到飛機后發出信號給跟蹤系統，跟蹤系統操縱火炮，調整火炮角度。該系統中被控對象是
A．火炮；B．跟蹤系統；C．雷達；D．飛機
A
2008.10月浙江省高考
2008.10月浙江省高考
如圖所示為某種抽水馬桶水箱的結構示意圖：浮球和連桿用螺紋連接，通過調節連桿長度來設置給定水位，當水位上升到給定水位時，浮球帶動連桿裝置關閉進水閥。如果往進水閥方向調節浮球，縮短連桿長度，那么產生的后果是
A．降低給定水位高度
B．增加給定水位高度
C．不影響給定水位高度
D．降低實際水位高度
D
控制
聲控?zé)艨刂葡到y(tǒng)中，傳感器接收聲音信號，經控制電路處理后驅動開關接通或關閉燈泡。該系統的控制對象是燈泡，控制量是 A、燈泡的發光 B、聲音的大小
C、電源電壓的高和低 D、開關的通與斷
D
現在很多手機屏幕的左上方或右上方有個光線感應器（狀似小坑）。它能感應光線的強弱，反饋到手機，調節屏幕亮度。若外界光線強，則屏幕相應地調亮；反之，則屏幕變暗。該手機的屏幕光控系統中，被控對象是（ ）
A．光線強弱 B．屏幕亮度
C．光線感應器 D．手機屏幕
控制
下列關于干擾因素對控制系統的作用，說法正確的是 A、干擾因素僅作用在被控量上 B、干擾因素不會作用于開環控制系統 C、閉環控制系統中干擾因素的作用都會反映在輸出量的變化上 D、干擾因素都是可以利用的
在房間空調溫度控制系統中，下列情況不屬于影響其溫度控制的干擾因素的是
A．有人走進房間； B．打開房間窗戶；
C．房間里在燒開水 ；D．房間里的鬧鐘鈴響。
D
D
供水水箱的水位自動控制系統
加熱爐的溫度自動控制系統
設計的一般過程
下列醫療診斷方法中不屬于黑箱方法的是
如圖所示為中科院研發的一款智能機器人，能模仿人唱歌、跳舞等。這種用機器人模仿人的功能和行為的方法屬于
A.黑箱方法
B.移植方法
C.虛擬方法
D.功能模擬方法
練習
開環與閉環控制系統的區別
開環控制系統 閉環控制系統
能否自動調整和補償
控制精度
結構
適用場合
沒有自動調整和補償
有自動調整和補償
控制精度差
控制精度高
結構簡單，但要求系統元件的特性穩定
結構復雜，設計、分析麻煩，且成本較高
適用在控制精度要求不高且系統本身元件又比較穩定的場合
適用在高精度、高可靠性和自動控制的場合
順向作用，沒有反向的聯系
(自動糾正)
閉環控制系統
控制器
執行器
被控對象
給定值
被控量
干擾信號
+
反饋環節
-
執行器
控制器
輸入量
被控對象
輸出量
控制量
干擾信號
——輸出量出現偏差
干擾因素：除輸入量（給定值）以外，引起被控量變化各種因素
在我們的日常生活中，有很多人工控制和自動控制現象，下列選項中全部是人工控制的是
①搖動轆轤提取井水 ②電梯的上下運行控制
③農用灌溉抽水機抽水的控制 ④用氣筒給自行車輪胎充氣
⑤駕駛汽車 ⑥普通自來水龍頭
A．①②④ B．②③⑤ C．①④⑤⑥ D．③④⑤
下列各項中，屬于開環控制系統的是
A．蔬菜大棚自動溫控系統 B．電冰箱溫度控制系統
C．汽車方向控制系統 D．抽水馬桶水箱的水位控制系統
射擊比賽的射手通過瞄準目標，使子彈射中靶心，分析這個過程，其控制的對象是（ ） A．人 B．槍 C．子彈 D．靶
控制系統中，將輸出量通過檢測裝置返回到輸入端并與輸入量進行比較的過程，稱為（ ）
A．閉環控制 B．反饋
C．控制 D．干擾
隨著音樂起伏而變化的音樂噴泉是控制技術的一種具體應用。其工作過程是由 “聲－電轉換裝置”將起伏的音樂強度轉換為隨之而變化的電信號，這種電信號驅動電動機帶動水泵轉動。音樂聲信號強，水泵的轉速就快，噴頭的壓力就大，噴出的水柱就高。反之，噴出的水柱就低。音樂信號的強弱與噴泉水柱的高低一一對應。請回答以下問題：
（1）音樂噴泉控制系統是開環控制還是閉環控制？
（2）該控制系統的輸入信號和輸出信號分別是什么？
(3）從控制系統組成的角度，分析“聲－電轉換裝置”在此控制系統中起什么作用？
答：（1）開環控制系統
（2）輸入量：音樂信號 輸出量：噴出水柱的高低 （3）控制器
