第七單元 模型與工藝

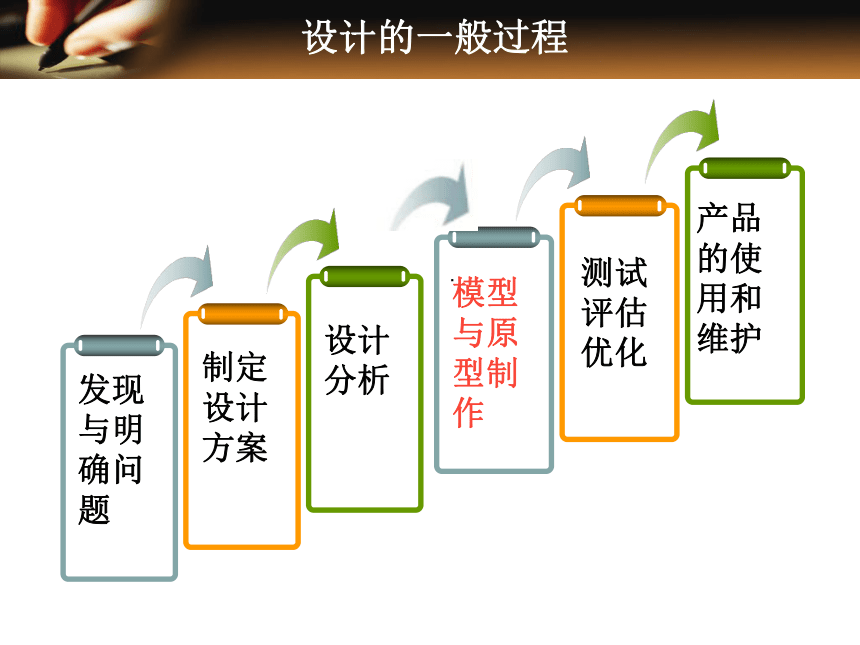

設計的一般過程
.
發現與明確問題
制定設計方案
模型與原型制作
測試評估優化
產品的使用和維護
設計分析

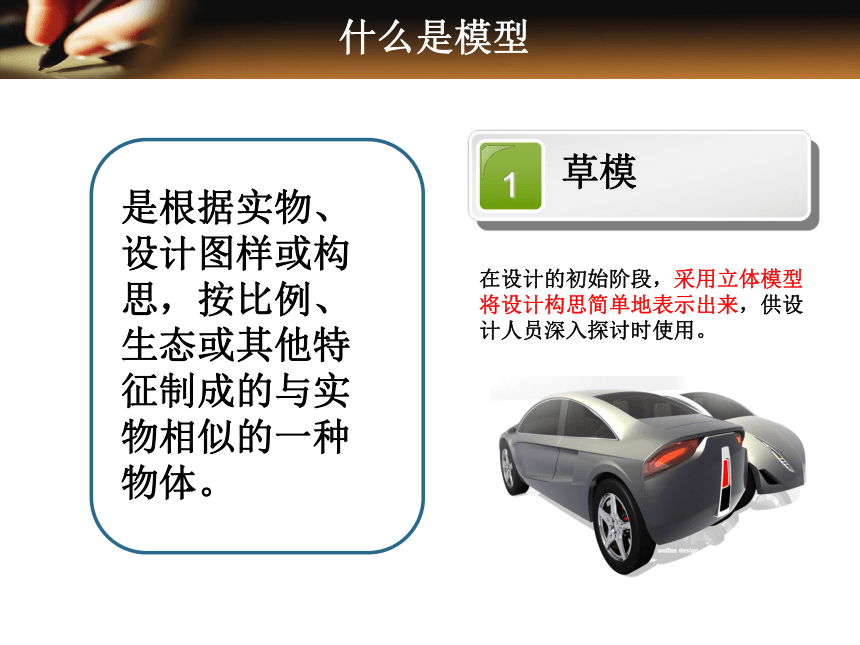

什么是模型
是根據實物、設計圖樣或構思，按比例、生態或其他特征制成的與實物相似的一種物體。
1
草模
在設計的初始階段，采用立體模型將設計構思簡單地表示出來，供設計人員深入探討時使用。
五種模型
2

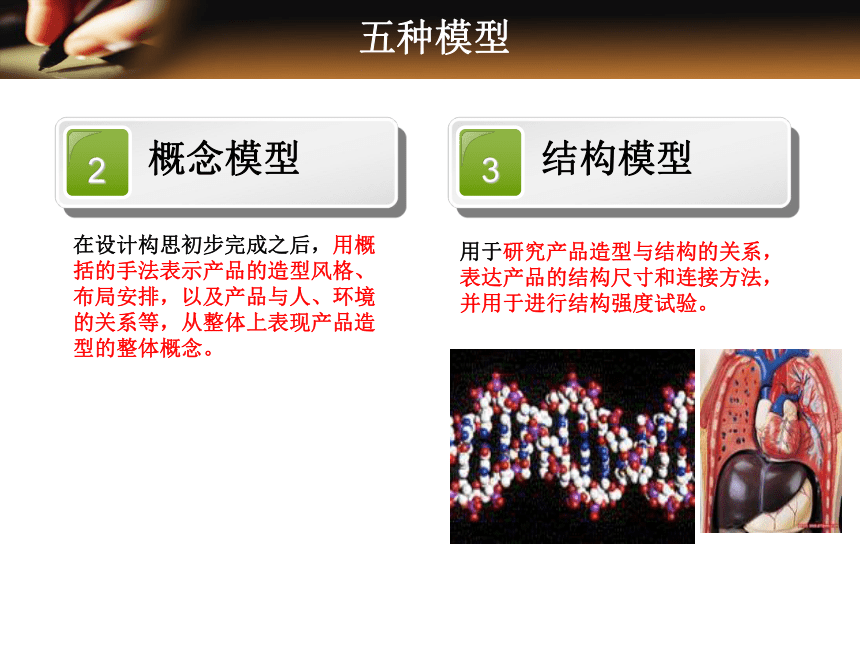

概念模型
在設計構思初步完成之后，用概括的手法表示產品的造型風格、布局安排，以及產品與人、環境的關系等，從整體上表現產品造型的整體概念。
3
結構模型
用于研究產品造型與結構的關系，表達產品的結構尺寸和連接方法，并用于進行結構強度試驗。
五種模型
4

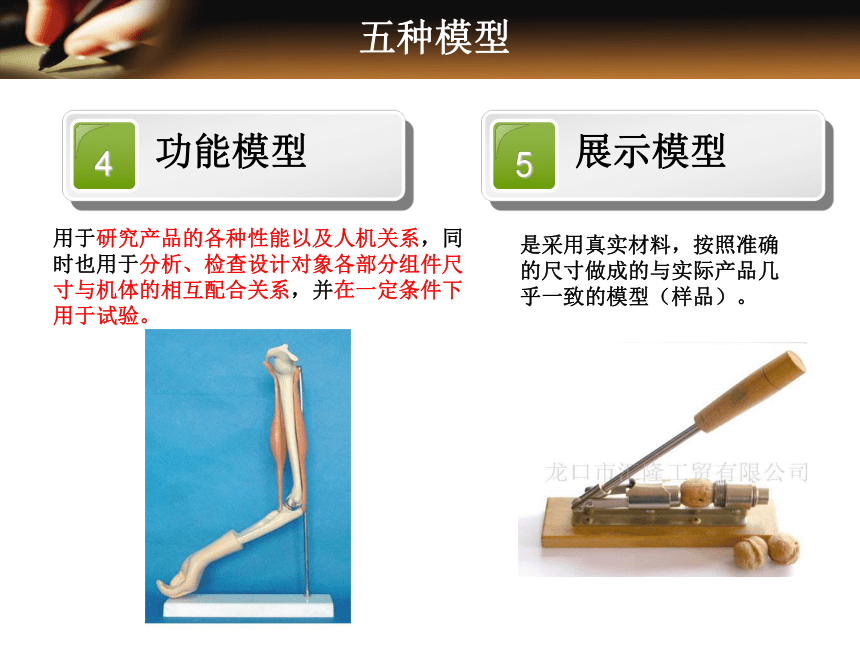

功能模型
5
展示模型
用于研究產品的各種性能以及人機關系，同時也用于分析、檢查設計對象各部分組件尺寸與機體的相互配合關系，并在一定條件下用于試驗。
是采用真實材料，按照準確的尺寸做成的與實際產品幾乎一致的模型（樣品）。

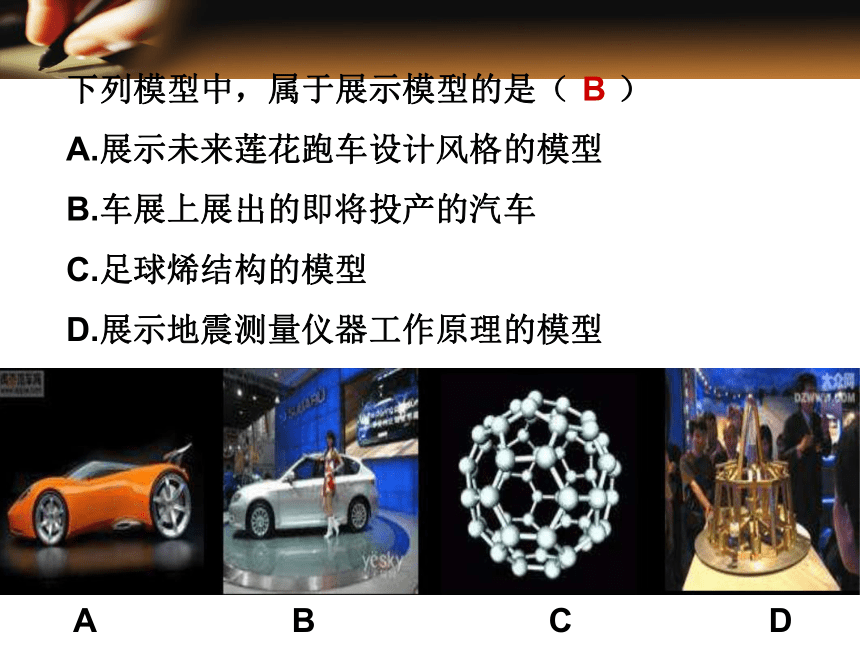

下列模型中，屬于展示模型的是（ ）
展示未來蓮花跑車設計風格的模型
車展上展出的即將投產的汽車
足球烯結構的模型
展示地震測量儀器工作原理的模型
B
A B C D
什么是工藝

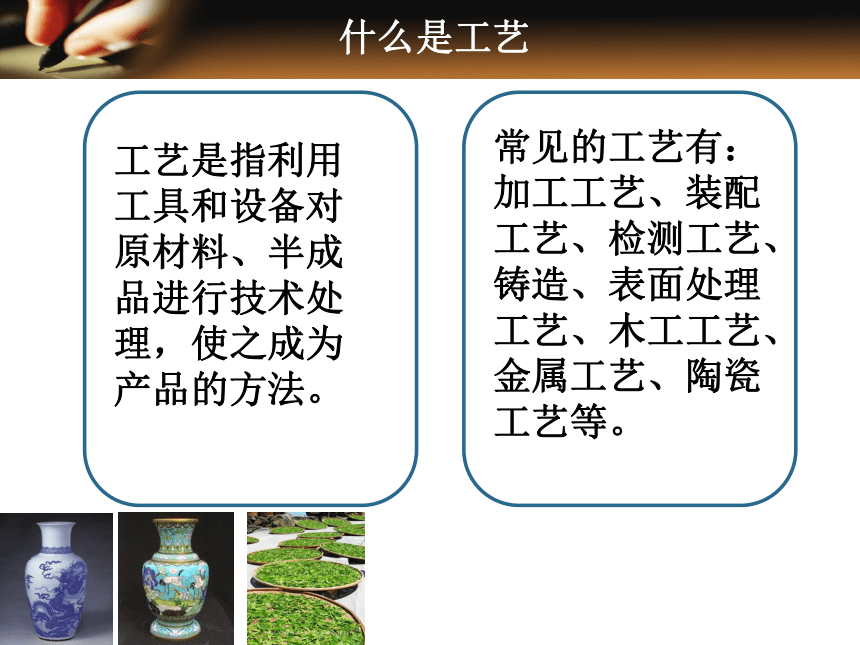

工藝是指利用工具和設備對原材料、半成品進行技術處理，使之成為產品的方法。
常見的工藝有：加工工藝、裝配工藝、檢測工藝、鑄造、表面處理工藝、木工工藝、金屬工藝、陶瓷工藝等。
金屬加工工藝
劃線就是在待加工的材料上用相應的工具劃出加工部件的輪廓線或基準點和基準線。
劃針 劃出直線痕
1、針頭要保持銳利；
2、劃針要緊貼導向工具；
3、劃線要盡量一次性完成；
劃規 用于畫出圓弧或圓的線痕
1、劃規的腳尖保持尖銳；
2、劃線時保持中心不發生滑移；

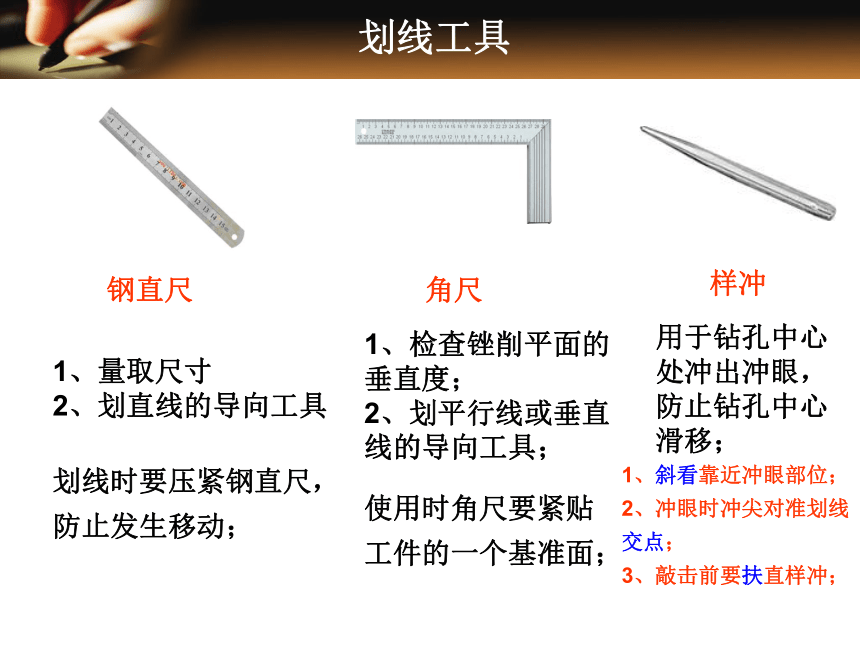

劃線工具
鋼直尺
1、量取尺寸
2、劃直線的導向工具
劃線時要壓緊鋼直尺，防止發生移動；
角尺
1、檢查銼削平面的垂直度；
2、劃平行線或垂直線的導向工具；
使用時角尺要緊貼工件的一個基準面；
樣沖
用于鉆孔中心處沖出沖眼，防止鉆孔中心滑移；
1、斜看靠近沖眼部位；
2、沖眼時沖尖對準劃線交點；
3、敲擊前要扶直樣沖；
金屬加工工藝

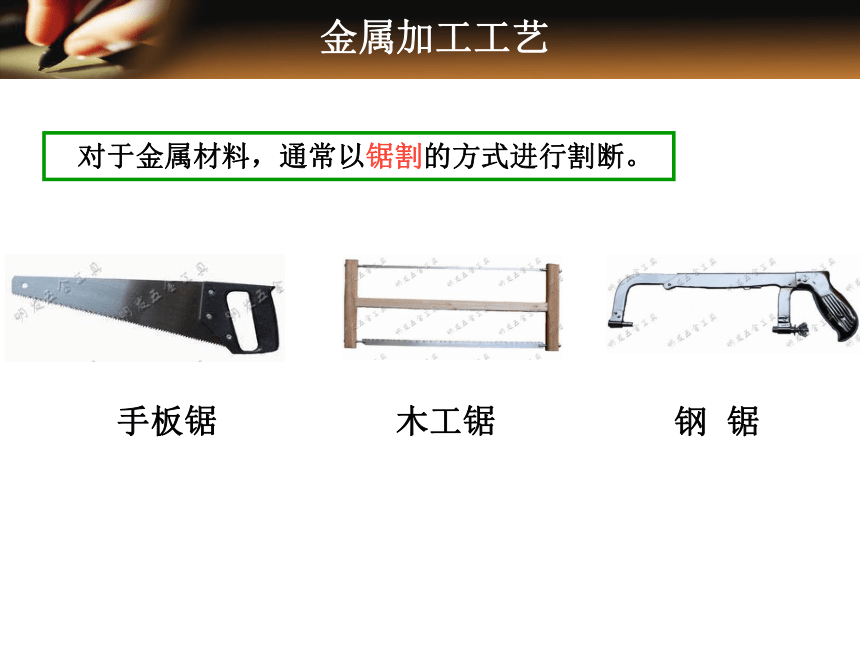

對于金屬材料，通常以鋸割的方式進行割斷。
手板鋸
木工鋸
鋼 鋸
鋸割工具

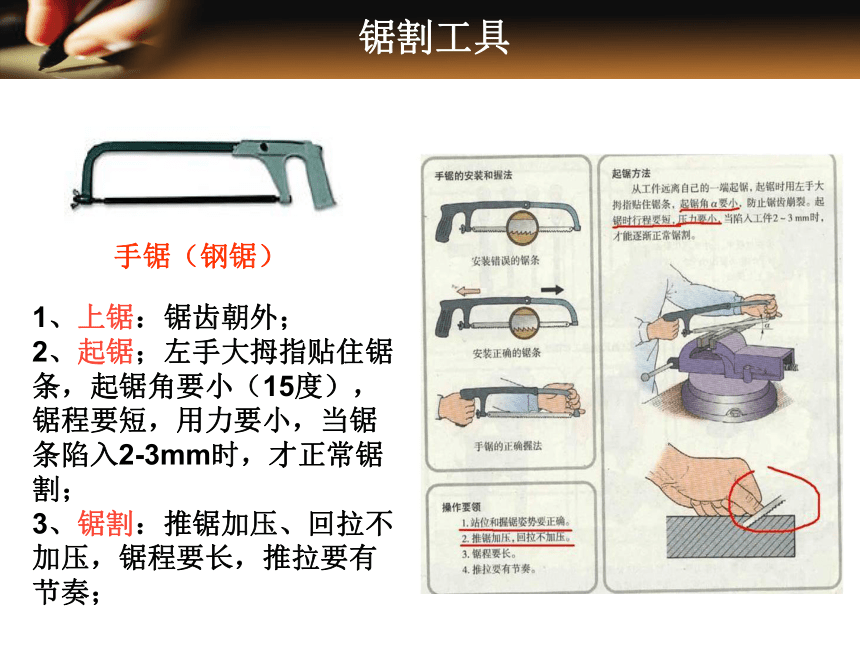

手鋸（鋼鋸）
1、上鋸：鋸齒朝外；
2、起鋸；左手大拇指貼住鋸條，起鋸角要?。?5度），鋸程要短，用力要小，當鋸條陷入2-3mm時，才正常鋸割；
3、鋸割：推鋸加壓、回拉不加壓，鋸程要長，推拉要有節奏；
金屬加工工藝

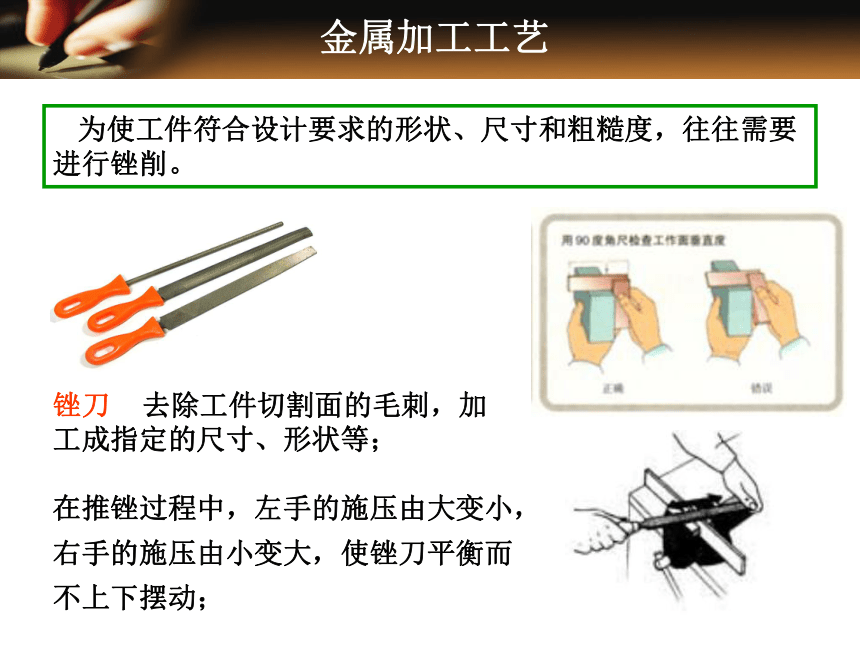

為使工件符合設計要求的形狀、尺寸和粗糙度，往往需要進行銼削。
銼刀 去除工件切割面的毛刺，加工成指定的尺寸、形狀等；
在推銼過程中，左手的施壓由大變小，右手的施壓由小變大，使銼刀平衡而不上下擺動；
銼刀的選擇
普通銼按銼刀斷面的形狀又分為平銼、方錯、三角銼、半圓銼和圓銼五種，平銼用來銼平面、外圓面和凸弧面；方銼用來銼方孔、長方孔和窄平面；三角銼用來銼內角、三角孔和平面；半圓銼用來銼凹弧面和平面；圓銼用來銼圓孔、半徑較小的凹弧面和橢圓面。
金屬加工工具
臺虎鉗 用于裝夾工件
1、轉動絲杠：就能夾緊工件；
2、旋緊夾緊手柄，使臺虎鉗不會周向轉動；
只能用手扳緊手柄來夾緊工件，不能用套筒接長手柄加力或用手錘敲擊手柄，以防損壞虎鉗零件。
不能在鉗口上敲擊工件，而應該在固定鉗身的平臺上
金屬加工工藝
用鉆頭在實體材料上打孔的方法，稱為鉆孔。常用的鉆孔設備是臺鉆，常用的鉆頭是麻花鉆。
1、要集中注意力2、要戴防護眼鏡，不準戴手套3、不準用手直接扶持小工件
（1）劃線定位：用中心沖在工件上沖中心點
（2）裝夾工件：用臺虎鉗或手鉗夾緊工件。
（3）裝夾鉆頭：選擇合適的鉆頭，將其正直地裝夾在鉆頭夾上，并裝緊鉆頭。
（4）鉆孔：搬動手柄，對準沖眼，啟動臺鉆，加壓進給。
一般臺鉆的鉆孔直徑小于１３ｍｍ。
金屬加工工藝
通過固定連接和半固定連接的方法可以實現金屬件之間的連接。連接可分為“可拆卸連接”和“不可拆卸連接”。采取什么樣的連接，取決于被連接的材料及連接的場合。
設計的一般過程
螺紋的加工
絲錐 攻絲（內螺紋）工具
攻絲前要鉆孔，與扳手配合使用；
板牙 套絲（外螺紋）工具
表面刷光：
噴涂油漆：
鍍層：
清除毛刺、鐵屑(毛刷、鋼絲刷)
粗處理 （細銼刀）
細處理 （砂紙）
先涂防銹漆，之后再噴涂油漆
使金屬制品外表面美觀并防止銹蝕
不可拆卸
鉚接：鋁板、金屬框架間的連接
黏結：金屬材料和其它材料間的連接
焊接：銅鐵小型件——錫焊
可拆卸
螺栓、螺母
螺絲、螺帽
金屬加工工藝
為了防止金屬制品表面生銹腐蝕，提高產品的美觀程度，通常需要對金屬表面進行處理。常見的金屬表面處理方法有表面刷光、噴涂油漆和鍍層等。
表面處理 工藝或作用
表面刷光 清除毛刺和鐵屑，再用細銼銼平，最后用金剛砂打磨。
噴涂油漆 可以防止銹蝕和增加美觀。
鍍 層 在金屬表面上涂一層塑料或抗氧化的鉻等金屬材料，
砂紙打磨
上漆
木工工藝
1、劃線
（1）鋼卷尺：長度測量
（2）角尺：劃線和測量制作件是否成直角。
木工工藝
2、鋸割 （1）工字鋸：鋸割木料宜割直線。 （2）鋼絲鋸：鋸割薄木料并用于曲線的鋸割。
木工工藝
1.木頭放平穩
2.起鋸時要慢，鋸子與水平面成30°左右的角
3.拉鋸時用左腳睬住木板，右手拉鋸，鋸子與水平面成45°左右的角
4.拉鋸時速度均勻，推出用力，拉回不用力
5.拉鋸時鋸做推拉運動，不可左右晃動
6.快鋸完時速度放慢，注意防止木板折斷
木工工藝
3、刨 平刨：刨平、刨光、刨直、削薄木材
刨刃
木工工藝
推 刨
木工工藝
4、鑿子 用于鑿眼、挖空、剔槽、鏟削的制作方面
榫鑿
板鑿
羊角鋃頭
使用鑿子打眼時，一般左手握住鑿把，右手持錘，在打眼時鑿子需兩邊晃動，目的是為了不夾鑿身，另外需把木屑從孔中剔出來。半榫眼在正面開鑿，而透眼需從構件背面鑿一半左右，反過來再鑿正面，直至鑿透
木工工藝
手搖鉆
螺絲刀
木工電鋸
手提電鉆及塑料焊槍
木工工藝
5、木銼 （1）板銼：銼平多余和不平整的部分。 （2）柳葉銼：銼平多余和不平整的部分，適宜于曲線和孔狀加工。
手鉗 用以夾持穩小、薄的工件
木工工藝
裝合頁
榫 接
插 接
木工工藝
鋸割操作要領：
鋸割線垂直水平線；
一般在鋸割線外側0.5-1mm處
推鋸時加壓，回拉不加壓；
鋸程要長，推拉有節奏。
起鋸要領：一般遠起鋸，起鋸角約15°,拇指定位。起鋸時行程要短，用力要輕一些，當陷入工件2-3mm正常鋸割
6．用一個等邊角鋼制作如圖所示的直角型支撐架，下列四種劃線（細實線表示劃線，按劃線鋸割）中，最合理的是
11．王凱同學在加工鐵柵欄門的過程中，下列工具中不需要的是
13．為了延長鐵柵欄門使用壽命，以下操作比較合理的是
A．焊接好后直接給鐵柵欄門涂油漆，再涂防銹漆
B．先給每條鐵管涂好油漆后再焊接
C．焊接好后用砂紙打磨干凈，涂防銹漆，再涂油漆
D．焊接好后直接涂油漆
下列操作中工件夾持和操作方法都正確的是：（ ）
7、在鋼板上加工螺紋孔，用到的工具是：
A、鋼鋸和絲錐 B、銼刀和絲錐
C、鉆頭和絲錐 D、板牙和絲錐
5、張明用薄鐵板加工如圖所示的零件，下列操作方法中不正確的是
A.劃針緊貼導向工具，在薄鐵板上劃線，樣沖傾斜對準交叉點，扶正沖眼
B.左手緊握薄鐵板，右手握緊手鋸進行鋸割，推鋸加壓，回拉不加壓
C.用臺虎鉗夾緊零件，銼削鋸割面，推銼時左手施壓由大變小，右手施壓由小變大
D.將鉆頭正直裝夾在臺鉆上，用手鉗夾緊零件，對準沖眼鉆孔
6．金屬加工包括劃線、鋸割、銼削、鉆孔等。如圖所示的是：（ ）
A．鋸割
B．鉆孔
C．劃線
D．銼削
如圖所示的零件，在圓鋼上加工方頭和孔時需要以下環節：
①劃線；②銼削；③鉆孔；④鋸割。
請分析方頭和孔的加工工藝，回答以下問題。
（1）補充完整加工流程（在“ ▲ ”處填寫序號）
劃線→ ▲ → ▲ → ▲ → ▲ 。 （2）加工過程中需要用到的工具（任選三種工具，在“ ▲ ”處填寫工具名稱）： ▲ 、 ▲ 、 ▲ 。
④
②
①
③
劃針 手鋸 銼刀 樣沖 臺鉆
鋼直尺 臺虎鉗 錘子
設計的一般過程
如圖所示是用鋼鋸鋸割角鋼的場景，其中起鋸操作符合規范的是：（ ）
以下工具與其對應的名稱不相符的是（ ）
A、臺虎鉗 B、木工鋸 C、扳手 D、銼刀
5、把一塊厚為15mm的鋼板加工成如下圖形的小工件，不需要鉆孔工藝的是（ ）
A、 B、 C D
10、在如圖所示的電路板上連接一個電阻，需要采用以下哪種工藝（ ）
A、錫焊 B、膠接 C、電焊 D、氣焊
20.在用手鋸進行鋸割操作時，下列說法不正確的是：（ ）
A. 右手滿握鋸柄，左手輕扶前段
B.在推鋸和回拉時，均需施壓且壓力要均勻
C.鋸條的行程要長，用到鋸條的有效長度
D.回拉較推鋸稍快，要有節奏
21．臺虎鉗是金工加工的主要的工具之一，它主要的用途就是夾緊工件。夾緊手柄的主要作用是：
A．夾緊工件
B．鎖定活動鉗口與固定鉗口的距離
C．夾空心管時防止夾得太緊而夾扁管件
D．使臺虎鉗不水平周向轉動
2、小王在鋸割操作中折斷了鋸條，現在要換新鋸條。正確的流程是
A、旋松螺母→取下斷鋸條→旋緊螺母→安上新鋸條
B、取下斷鋸條→旋松螺母→安上新鋸條→旋緊螺母
C、旋緊螺母→取下斷鋸條→安上新鋸條→旋松螺母
D、旋緊螺母→取下斷鋸條→旋松螺母→安上新鋸條
1、周文用麻花鉆加工了一個孔，該孔剖開后的形狀應該是
2．如圖所示是工件鋸割加工的夾持方法，其中合理的是
呂輝要截取圓鋼中的一段。這段工件需要達到的加工要求為：長50mm、兩端表面光潔、垂直度高。下列工具中：①鋼鋸；②臺鉆；③鋼銼；④臺虎鉗；⑤劃針；⑥樣沖；⑦鋼角尺。加工用到的工具有： C
A．①②③④⑤⑥
B．①③④⑤
C．①③④⑤⑦
D．①②③④⑦
A
下列操作中工件夾持和操作方法都正確的是（ ）
A、起鋸
B、沖眼
C、銼削
D、鋸割
某同學制作的簡單衣架，衣架的制作環節有：
Ⅰ.制作金屬掛鉤：
①彎折②劃線③銼削④鋸割
Ⅱ.制作木質部分：
⑤銼削⑥鋸割并做榫眼與榫頭⑦劃線⑧油漆 ⑨榫接
工具圖片
在哪個環節使用 ▲ ▲ ▲ ▲
（2）請指出以下工具在哪個環節中使用（填寫編號），用不到的填“無需使用”。工具圖片在哪個環節使用
如圖所示是一把手搖鉆。在加工工件時，用手搖鉆鉆孔，在孔即將鉆通時容易將鉆頭卡死,甚至會把鉆頭折斷。為避免這種現象，在快鉆通時所采取的正確措施是
A．手持搖柄緩慢減壓
B．停止鉆孔，將工件反面再鉆
C．手持搖柄緩慢加壓
D．更換鉆頭（小一號）再鉆
