2011年基本能力測試三輪復習研討
“基本能力”技術專題備考
膠州市第一中學 王霞
通用技術部分
一、近四年通用技術高考題（知識點順序）雙向細目表

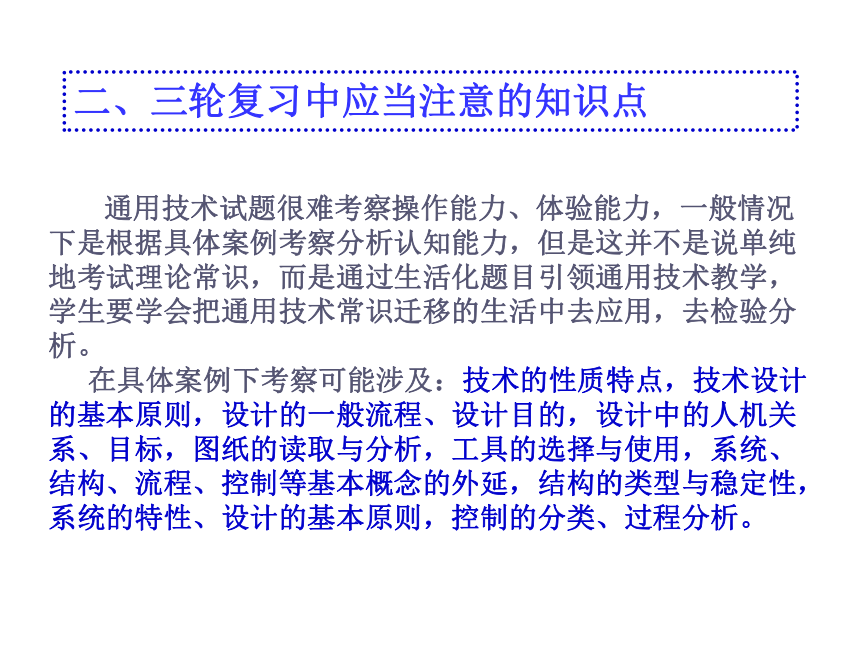

二、三輪復習中應當注意的知識點
通用技術試題很難考察操作能力、體驗?zāi)芰Γ话闱闆r下是根據具體案例考察分析認知能力，但是這并不是說單純地考試?yán)碚摮ＷR(shí)，而是通過生活化題目引領通用技術教學，學生要學會把通用技術常識遷移的生活中去應用，去檢驗分析。
在具體案例下考察可能涉及：技術的性質特點，技術設計的基本原則，設計的一般流程、設計目的，設計中的人機關系、目標，圖紙的讀取與分析，工具的選擇與使用，系統、結構、流程、控制等基本概念的外延，結構的類型與穩定性，系統的特性、設計的基本原則，控制的分類、過程分析。

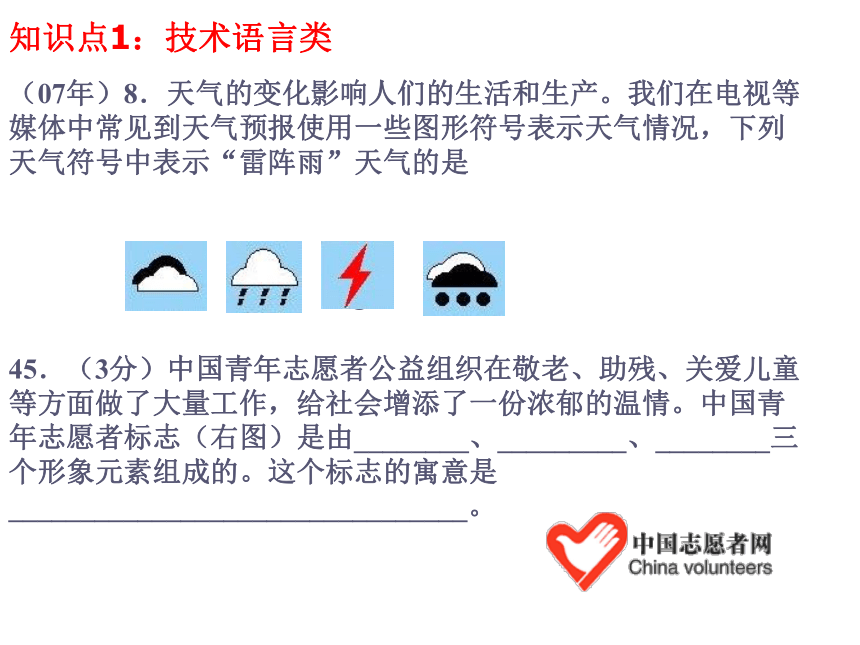

知識點1：技術語言類
（07年）8．天氣的變化影響人們的生活和生產。我們?cè)陔娨暤让襟w中常見到天氣預報使用一些圖形符號表示天氣情況，下列天氣符號中表示“雷陣雨”天氣的是
A B C D
45．（3分）中國青年志愿者公益組織在敬老、助殘、關愛兒童等方面做了大量工作，給社會增添了一份濃郁的溫情。中國青年志愿者標志（右圖）是由________、_________、________三個形象元素組成的。這個標志的寓意是________________________________。

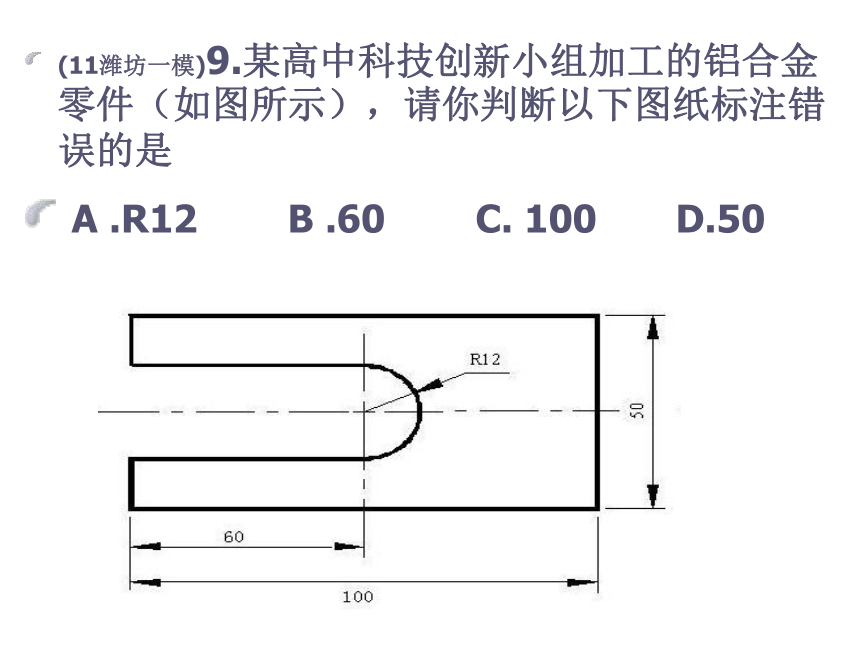

(11濰坊一模)9.某高中科技創新小組加工的鋁合金零件（如圖所示），請你判斷以下圖紙標注錯誤的是
A .R12 B .60 C. 100 D.50
57．（1分）草圖、效果圖、正等車測圖、模型等都是表現設計構思的技術語言。圖a是上海世博會中國館的草圖，圖b中有中國館的
A．效果圖，它能表現中國館的空間效果
B．模型，它把中國館設計構思轉化為圖形
C．模型，它把中國館設計轉化為形象的實體
D．正等測測圖，能表現中國館的三維結構
58．（1分）如圖所示，三視圖所對應的物體的尺寸是
A．長35厘米，寬10厘米，高25厘米
B．長35毫米，寬25毫米，高10毫米
C．長35厘米，寬25厘米，高10厘米
D．長35毫米，寬10毫米，高25毫米

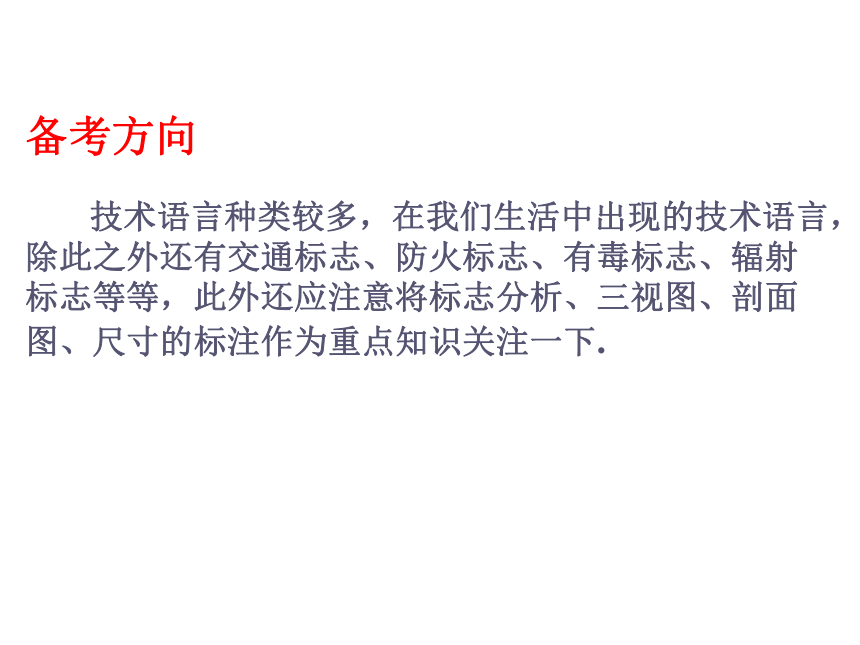

備考方向
技術語言種類較多，在我們生活中出現的技術語言，除此之外還有交通標志、防火標志、有毒標志、輻射標志等等，此外還應注意將標志分析、三視圖、剖面圖、尺寸的標注作為重點知識關注一下.

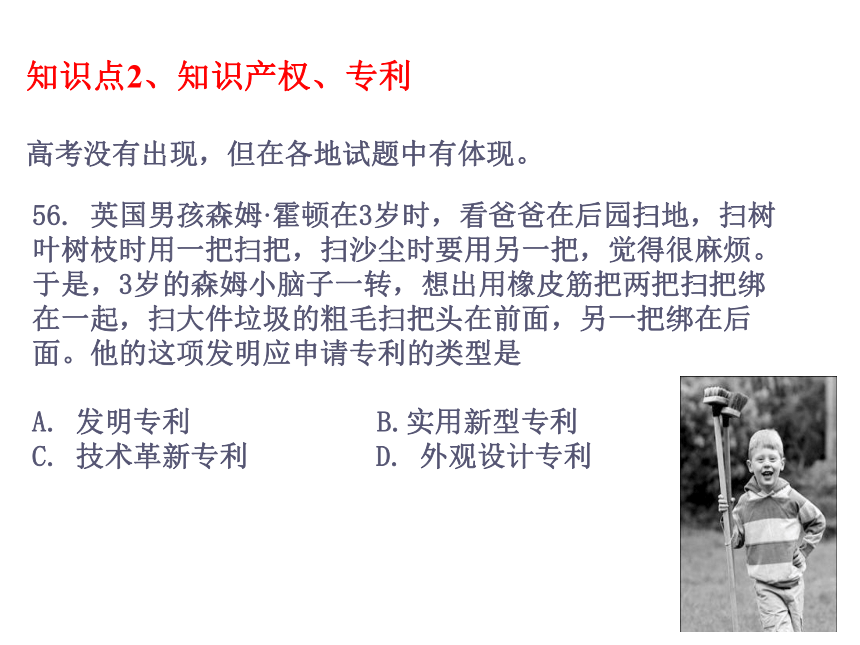

知識點2、知識產權、專利
高考沒有出現，但在各地試題中有體現。
56. 英國男孩森姆·霍頓在3歲時，看爸爸在后園掃地，掃樹葉樹枝時用一把掃把，掃沙塵時要用另一把，覺得很麻煩。于是，3歲的森姆小腦子一轉，想出用橡皮筋把兩把掃把綁在一起，掃大件垃圾的粗毛掃把頭在前面，另一把綁在后面。他的這項發明應申請專利的類型是
A. 發明專利 B.實用新型專利
C. 技術革新專利 D. 外觀設計專利

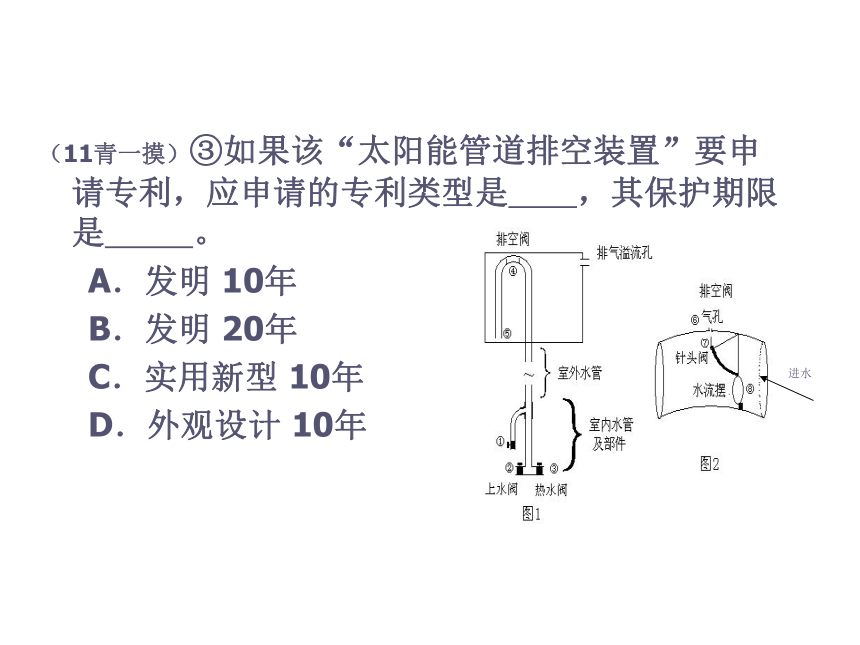

（11青一摸）③如果該“太陽能管道排空裝置”要申請專利，應申請的專利類型是 ，其保護期限是 。
A．發明 10年
B．發明 20年
C．實用新型 10年
D．外觀設計 10年
進水

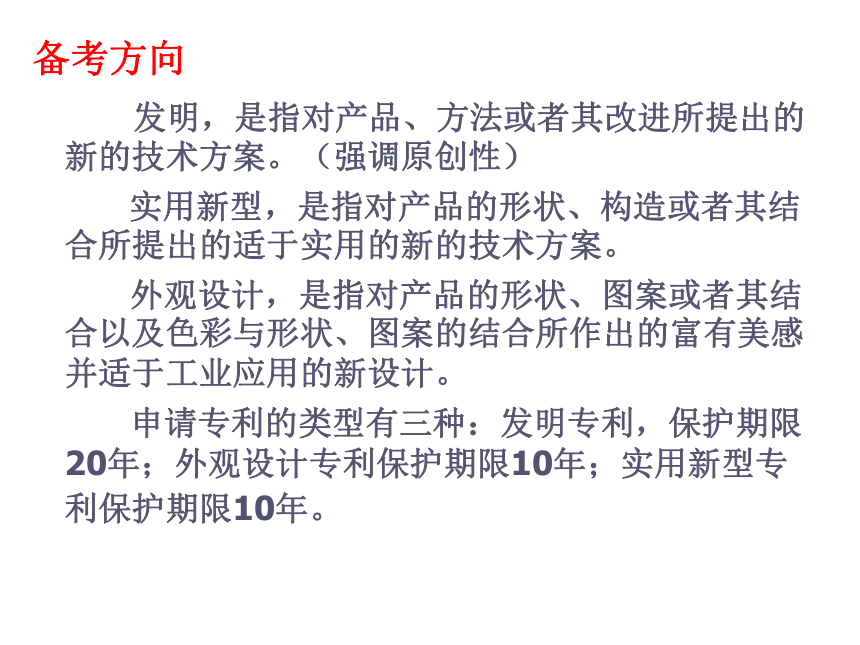

備考方向
發明，是指對產品、方法或者其改進所提出的新的技術方案。（強調原創性）
　　 實用新型，是指對產品的形狀、構造或者其結合所提出的適于實用的新的技術方案。
外觀設計，是指對產品的形狀、圖案或者其結合以及色彩與形狀、圖案的結合所作出的富有美感并適于工業應用的新設計。
申請專利的類型有三種：發明專利，保護期限20年；外觀設計專利保護期限10年；實用新型專利保護期限10年。

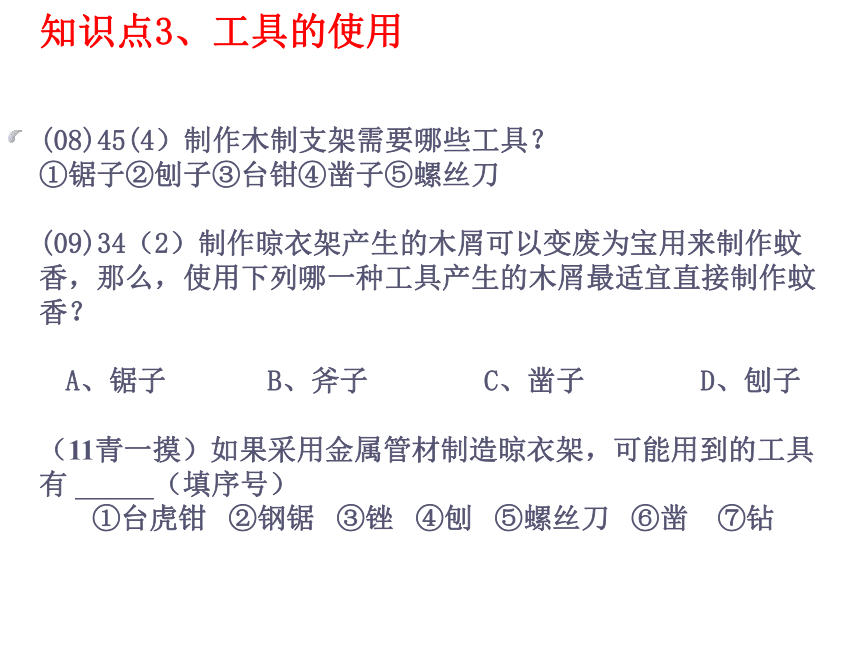

知識點3、工具的使用
(08)45(4）制作木制支架需要哪些工具？
①鋸子②刨子③臺鉗④鑿子⑤螺絲刀
(09)34（2）制作晾衣架產生的木屑可以變廢為寶用來制作蚊香，那么，使用下列哪一種工具產生的木屑最適宜直接制作蚊香？
A、鋸子 B、斧子 C、鑿子 D、刨子
（11青一摸）如果采用金屬管材制造晾衣架，可能用到的工具有 （填序號）
①臺虎鉗 ②鋼鋸 ③銼 ④刨 ⑤螺絲刀 ⑥鑿 ⑦鉆

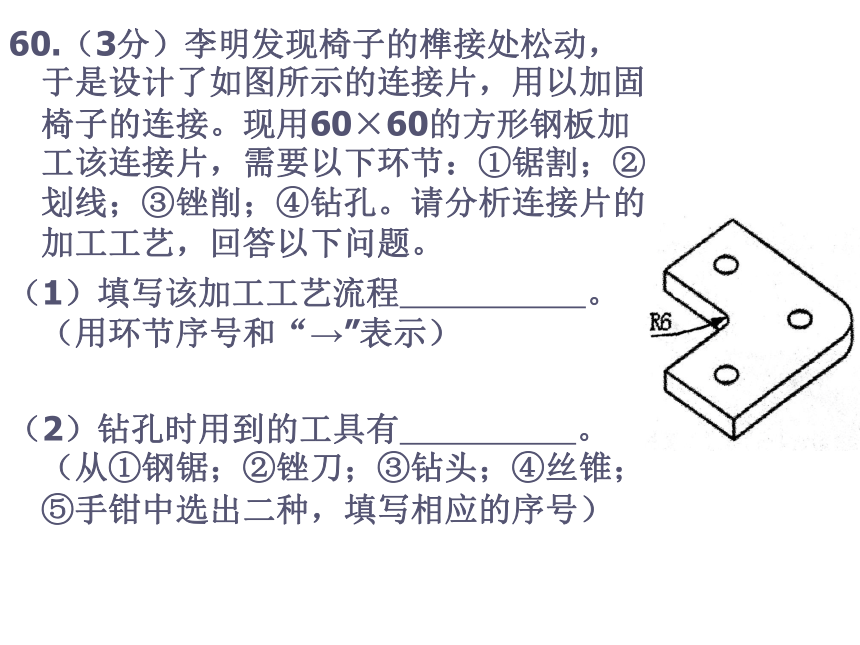

60.（3分）李明發現椅子的榫接處松動，于是設計了如圖所示的連接片，用以加固椅子的連接。現用60×60的方形鋼板加工該連接片，需要以下環節：①鋸割；②劃線；③銼削；④鉆孔。請分析連接片的加工工藝，回答以下問題。
（1）填寫該加工工藝流程 。（用環節序號和“→”表示）
（2）鉆孔時用到的工具有 。（從①鋼鋸；②銼刀；③鉆頭；④絲錐；⑤手鉗中選出二種，填寫相應的序號）
備考方向
　 常用的金工工具有螺絲刀、臺鉗、銼刀、鋸、鉆、角尺、劃規、樣沖、錘、劃針、鋼直尺、等，加工設備有車床、鉆床等，加工方法有切削、彎折、壓制、澆鑄等。
常用的電工和電子工具有測電筆、電烙鐵、多用電表、示波器等。
常用的木工工具有鋸、刨、鉆、銼、鑿子等。
在2008、2009兩年所考查的內容中都是工具的選擇，沒有具體的工具的使用方法，在復習過程我們應該加強這一方面的練習。
如圖所示是四位同學在用手鋸鋸割鐵棒的場景，其中操作符合規范的是
51.（1分）手巧不如工具妙，我們要熟悉使用各種工具。如圖所示常用的臺虎鉗，以下說法錯誤的是
①活動鉗身和固定鉗身通過絲杠與螺母的配合達到夾持工件的目的
②臺虎鉗夾持工件的整體性能是各部件功能之和
③臺虎鉗的夾持工件功能體現了系統的目的性
④工件夾緊后，如果再用大力旋緊手柄，容易使絲杠和螺母的螺紋受損
⑤工件盡量夾持在臺虎鉗寬度方向的兩邊，工件的銼削面應遠離鉗口
⑥廠家在設計臺虎鉗時，對各部件的受力進行分析計算后選用合適的材料并確定相應的尺寸，這體現了系統分析的科學性原則
A①④　B②⑤　C②⑥　D③④
小華喜歡做家務，他發現傳統長臂式晾衣架不方便撐起掛圓領衣物，于是嘗試對衣架進行改造并制作出木制可變形衣架。
（1）改造后他發現衣架出現了結構不穩定的問題。為此他設計了4種改進方案，其中最穩定的是C
知識點4、結構的強度與穩定性考查。
49.（1分）結構的形狀會影響其強度和穩定性。下列水庫壩體結構抵抗水作用最強的是
58.（2分如右上圖所示是一款殘奧會上運動員比賽時使用的輪椅，該輪椅要求比普通輪椅具有更高的強度和更好的穩定性，以下設計措施中能提高穩定性的是
A.選用高強度的合金鋼材料
B.增加輪椅鋼圈的厚度
C.兩側車輪呈“八”字形
D.采用透氣、彈性好的坐墊
右圖是室外空調機的支架，在橫桿下加一支撐斜桿的目的是 （ ）
A．增加支架的強度
B．增加空調機的穩定性
C．形成三角形結構，使支架更協調、美觀
D．節省材料，降低成本
備考方向
結構類型： 實體結構 框架結構 殼體結構
結構的穩定性：重心的高低 支撐面的大小 結構的形狀
結構的強度：材料 構件間的連接方式 材料的形狀
結構設計考慮的因素：穩定性、強度、安全、功能、壽命、成本、美觀、個性化 經典結構欣賞
知識點5、流程、時序、環節
（11濰坊一模）13.錢潤同學準備制作一個魯班鎖，首先她找來魯班鎖的圖樣。根據圖中所示的三視圖，在一根木條上劃線后，她設計了以下四種加工流程，其中合理的是
A．劃線→ 從①②鋸入→ 從⑤④鋸入→ 逐漸鑿至③→ 銼削修整
B．劃線→ 從③鋸入→ 從⑤④鑿入→ 從①②鑿入→ 銼削修整
C．劃線→ 從①②鋸入→ 逐漸鑿至③→ 從⑤④鋸入→ 銼削修整
D．劃線→ 從⑤④鋸入→ 銼削修整 →從①②鋸入→ 逐漸鑿至③
53.（1分）書桌上的臺燈不亮了，我們一般會通過簡單的流程，判斷是停電或者電路斷了、插座壞了，燈管壞了、還是臺燈主體壞了，然后再根據判斷結果，作出相應的處理，這就是故障診斷。右圖是這一診斷過程的流程圖，請選擇最合適的選項，補充該流程圖
A.①換到其他插座上；②檢查其他燈亮不亮；③嘗試更換燈管
B.①?lài)L試更換燈管；②檢查其他燈亮不亮；③換到其他插座上嘗試
C.①檢查其他燈亮不亮；②換到其他插座上嘗試；③嘗試更換燈管
D.①檢查其他燈亮不亮；②嘗試更換燈管；③換到其他插座上
60.（3分）李明發現椅子的榫接處松動，于是設計了如圖所示的連接片，用以加固椅子的連接。現用60×60的方形鋼板加工該連接片，需要以下環節：①鋸割；②劃線；③銼削；④鉆孔。請分析連接片的加工工藝，回答以下問題。
（1）填寫該加工工藝流程 。（用環節序號和“→”表示）
（2）鉆孔時用到的工具有 。（從①鋼鋸；②銼刀；③鉆頭；④絲錐；⑤手鉗中選出二種，填寫相應的序號）
27.某工廠要批量制造腳踩式垃圾桶，其制造工藝過程一般有如下六個環節：
①備料 ②部件裝配 ③零部件加工 ④總裝配 ⑤形成坯件 ③表面涂飾。
工廠應遵循的正確制造工序是（ ）
A.①②③④⑤⑥
B.①⑤③②④⑥
C.①④②③⑤⑥
D.①⑤②③④⑥
64.（4分）某化妝品公司要生產一種適合某一年齡層女性使用的面膜，下面是某設計師為該公司設計的企業業務流程圖。試把空白處填上合理的環節（只填序號），它們依次是 ①產品生產②市場營銷 ③顧客 ④質檢 ⑤顧客是否滿意 ⑥產品設計 ⑦企業目標 ⑧質量是否合格
備考方向
1、掌握課標上的知識點
（1） 三個重要概念：時序、環節、流程
（2）流程的表達： 文字、表格、圖示、模型、動畫、流程圖
（3）流程的設計步驟：明確任務、分析要素、列出環節、安排時序、畫流程圖
（4）流程的優化：工期優化、工藝優化、成本優化、技術優化、質量?jī)?yōu)化等。
2、結合生活中的實例，多引導學生利用技術中“流程”觀點進行分析
某辦公樓大廳采用自然光照明，控制系統如圖，大陽光經過反光鏡反射到反光球面鏡上，反光球面鏡再將光線反射到大廳，從而達到采集自然光的目的。
當大陽移動后，光線到達反光球
面鏡的位置也隨之發生偏
移，相應的傳感器就會受
到光照產生電信號，控制
器根據不同傳感器送來進
來的信號控制反光鏡作相
應的調整。該系統是開環
控制系統還是閉環控制系
統？
閉環控制系統
控制器與人體哪個器官的功能是類似的？
大腦
反光鏡
反光面鏡
傳感器
光線投射面
反光球面鏡
知識點7、控制與設計
17.如圖所示為一款嬰幼兒耳測體溫計，它有一個聲光警報裝置，當測得溫度高于37.5℃時，就會發出嘟嘟聲并閃爍。這個溫度報警系統的控制方式屬于
A.手動控制、開環控制 B.自動控制、開環控制
C.自動控制、閉環控制 D.手動控制、閉環控制
18.如右圖所示的電熱壺在燒開水后能自動斷電，其工作原理為：裝水后接通電源，發熱器給水加熱，當水沸騰時，產生的蒸汽沖擊蒸汽開關的雙金屬片，使其受熱膨脹變形，彈開開關觸點，切斷電源。該控制系統的執行器是
A.開始通電時的手動開關
B.由雙金屬片等組成的蒸汽開關
C.由電熱管組成的發熱器
D.水干時自動斷電的防干燒溫控器
2009 27．成語和俗語是千百年來人們生活智慧的結晶，其中不少蘊含著有關技術與設計的道理。下列與設計過程中的“結構”“流程”“系統”和“控制”依次對應的是
①見風使舵 ②銅墻鐵壁
③磨刀不誤砍柴工 ④牽一發而動全身
A. ②③①④ B.②③④①
C. ③②①④ D.③②④①
備考方向
1、教會學生判斷開閉環控制系統的方法，能畫出簡單的開、閉環控制系統的方框圖。
2、能確定系統中控制器、執行器、被控對象、輸入、輸出量、干擾、反饋等 ，理解其中的控制器、執行器等環節的作用，熟悉反饋環節的作用。
3、結合生活、生產中的實例，多引導學生利用技術中“控制”觀點進行分析
三輪復習建議
1、教師要加強對課標和考試說明的研究，明確基本能力考試的內涵，理解命題思路，把握復習方向。
2、通用技術的教學應以培養、提高學生技術素養為核心目標，著力發展學生以技術的設計與應用為基礎的技術實踐能力，而不是在某些概念、定義等問題上去刻意地記憶，所以，在學習中一定要將精力用在對內容的全面理解上，不可將課上的知識象理科那樣挖掘的那么深，也不必象文科那樣偏重于記憶，更不能對內容了解個一知半解就去盲目地通過做題來提高。
3、慎重選擇習題。現在訓練的很多習題都是按以往對其他學科的教學方法和學習習慣編出來的，許多都是偏重于考查對概念的理解，而高考考查的方向和其有明顯的不同，這些充斥于各種資料中的習題很難在高考中體現出來，所以，教師要根據內容選編好與生活聯系密切的、能體現出技術應用的習題，讓學生通過對習題的分析真正鍛煉其能力。
4、平時教學中可多探討生活中的技術問題。這些問題學生感興趣、易理解，高考也容易考到，在各校技術實驗室還都配備不全的情況下，可以彌補實驗的不足造成的缺憾。
