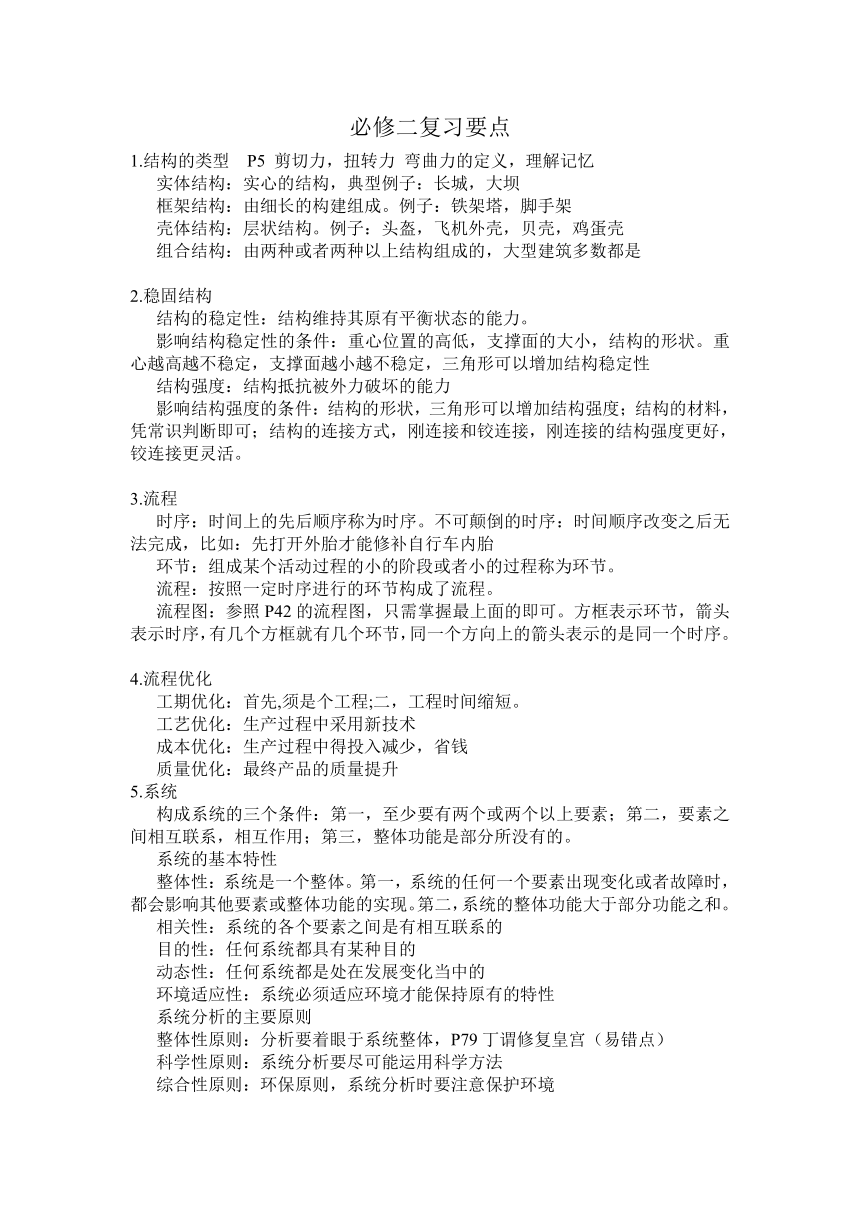

必修二復習要點
1.結構的類型 P5 剪切力，扭轉力 彎曲力的定義，理解記憶
實體結構：實心的結構，典型例子：長城，大壩
框架結構：由細長的構建組成。例子：鐵架塔，腳手架
殼體結構：層狀結構。例子：頭盔，飛機外殼，貝殼，雞蛋殼
組合結構：由兩種或者兩種以上結構組成的，大型建筑多數都是
2.穩固結構
結構的穩定性：結構維持其原有平衡狀態的能力。
影響結構穩定性的條件：重心位置的高低，支撐面的大小，結構的形狀。重心越高越不穩定，支撐面越小越不穩定，三角形可以增加結構穩定性
結構強度：結構抵抗被外力破壞的能力
影響結構強度的條件：結構的形狀，三角形可以增加結構強度；結構的材料，憑常識判斷即可；結構的連接方式，剛連接和鉸連接，剛連接的結構強度更好，鉸連接更靈活。
3.流程
時序：時間上的先后順序稱為時序。不可顛倒的時序：時間順序改變之后無法完成，比如：先打開外胎才能修補自行車內胎
環節：組成某個活動過程的小的階段或者小的過程稱為環節。
流程：按照一定時序進行的環節構成了流程。
流程圖：參照P42的流程圖，只需掌握最上面的即可。方框表示環節，箭頭表示時序，有幾個方框就有幾個環節，同一個方向上的箭頭表示的是同一個時序。
4.流程優化
工期優化：首先,須是個工程;二，工程時間縮短。
工藝優化：生產過程中采用新技術
成本優化：生產過程中得投入減少，省錢
質量優化：最終產品的質量提升
5.系統
構成系統的三個條件：第一，至少要有兩個或兩個以上要素；第二，要素之間相互聯系，相互作用；第三，整體功能是部分所沒有的。
系統的基本特性
整體性：系統是一個整體。第一，系統的任何一個要素出現變化或者故障時，都會影響其他要素或整體功能的實現。第二，系統的整體功能大于部分功能之和。
相關性：系統的各個要素之間是有相互聯系的
目的性：任何系統都具有某種目的
動態性：任何系統都是處在發展變化當中的
環境適應性：系統必須適應環境才能保持原有的特性
系統分析的主要原則
整體性原則：分析要著眼于系統整體，P79丁謂修復皇宮（易錯點）
科學性原則：系統分析要盡可能運用科學方法
綜合性原則：環保原則，系統分析時要注意保護環境
6.控制（重中之重）
控制的三要素：控制的對象，控制的目的，控制的手段。P97的馬上行動
控制系統的工作過程與方式
輸入：讓系統開始工作的條件；輸出:系統最直接的變化。P102的馬上行動
開環控制系統：控制系統的輸出量不對系統的控制產生任何影響。
特點：系統的輸出量僅受輸入量控制，輸入量到輸出量之間的信號是單向傳遞。
典型例子：自動聲光控燈，音樂噴泉控制系統，自動門控制系統
開環控制的流程圖
輸入量又叫給定量，系統初始設定的量
控制器：對輸入信號進行處理并發出控制命令的元件，類似于人類大腦
執行器：直接對被控對象進行控制的元件，類似于人類的雙手
控制量：執行器的輸出信號，執行器通過控制量影響被控對象
被控對象：所要控制的裝置或過程
輸出量又叫被控量，就是實際變化的量
閉環控制系統：系統的輸出量返回輸入端并對控制過程產生影響。
特點：輸出端和輸入端之間存在一個反饋回路、
閉環控制系統流程圖
檢測裝置：檢測輸出量的裝置
P106馬上行動 自己動手畫出題中四個系統的流程圖
干擾因素：除輸入量以外，引起被控量變化的各種因素
黑箱方法：通過輸入和輸出來判定系統內部情況的方法，例子：敲西瓜
