典型結構的欣賞

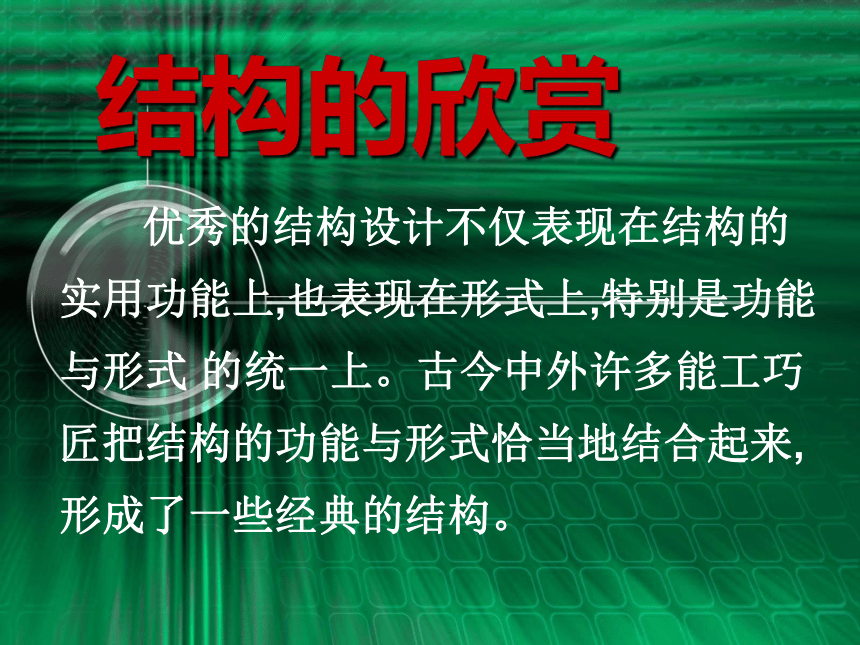

結構的欣賞
優秀的結構設計不僅表現在結構的實用功能上,也表現在形式上,特別是功能與形式 的統一上。古今中外許多能工巧匠把結構的功能與形式恰當地結合起來, 形成了一些經典的結構。
技術
文化
如何賞析設計作品？

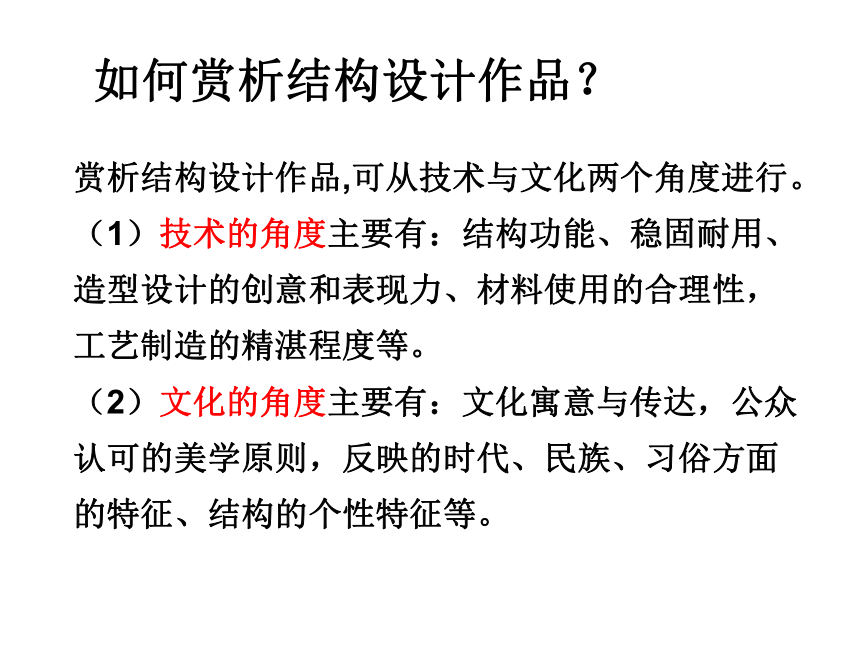

如何賞析結構設計作品？
賞析結構設計作品,可從技術與文化兩個角度進行。
（1）技術的角度主要有：結構功能、穩固耐用、造型設計的創意和表現力、材料使用的合理性，工藝制造的精湛程度等。
（2）文化的角度主要有：文化寓意與傳達，公眾認可的美學原則，反映的時代、民族、習俗方面的特征、結構的個性特征等。

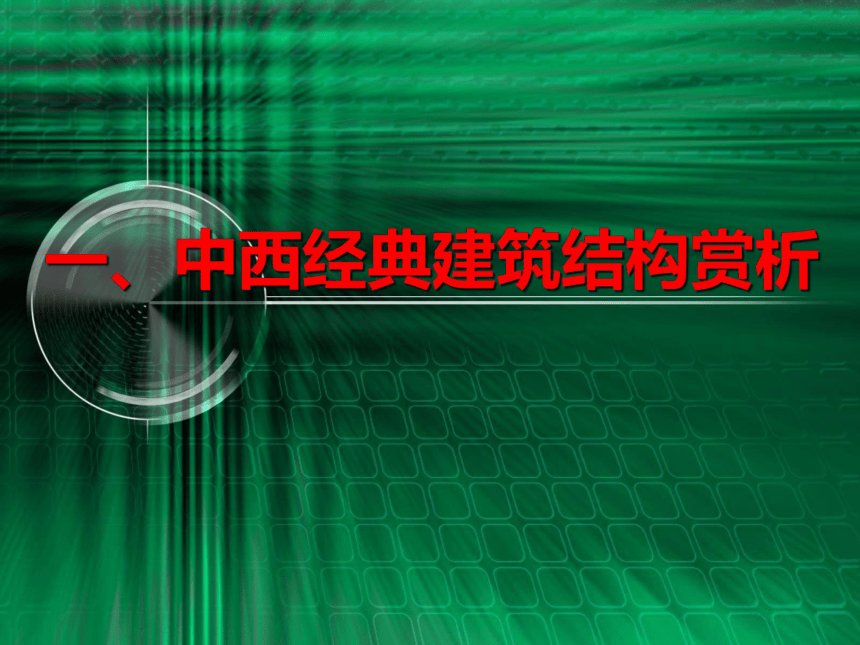

一、中西經典建筑結構賞析
文化
文化
民族特色
歷史性
時代性
藝術性

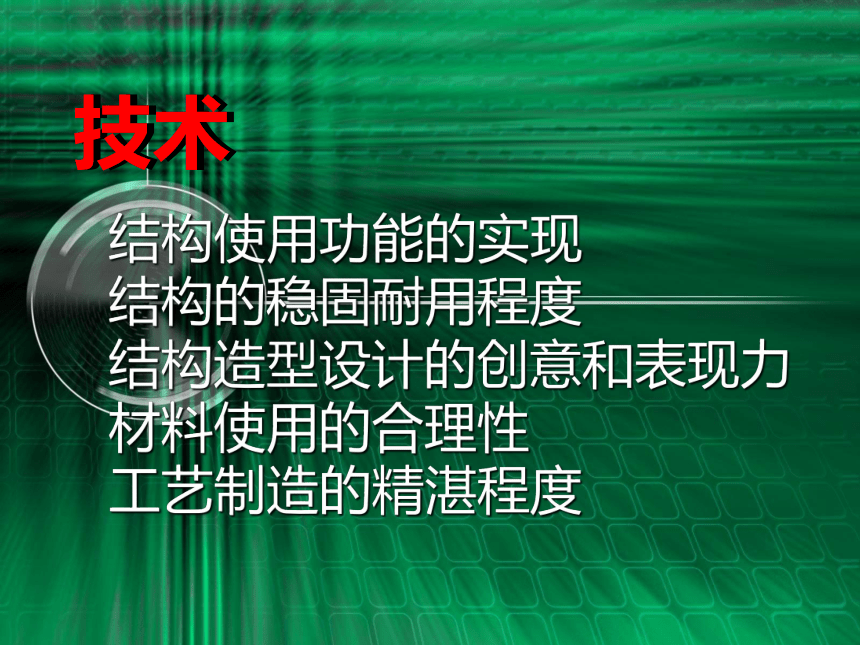

技術
結構使用功能的實現
結構的穩固耐用程度
結構造型設計的創意和表現力
材料使用的合理性
工藝制造的精湛程度
技術

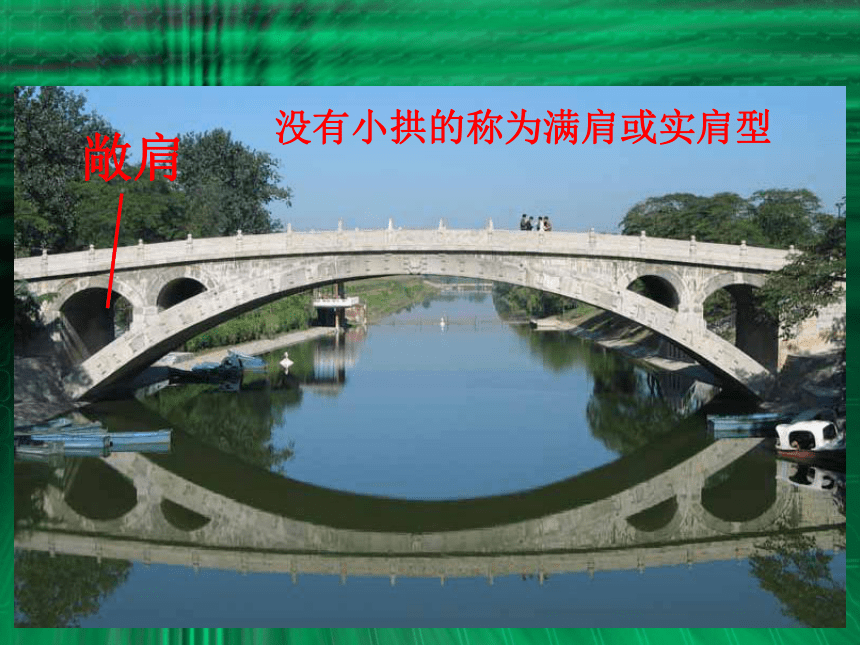

敞肩
沒有小拱的稱為滿肩或實肩型
饕(tao)餮(tie),最貪吃,能吃能喝,常飾于鼎的蓋子上。因它能喝水,幾乎在古代橋梁外側正中都能見到,防止大水將橋淹沒。 趙州橋欄板上的饕餮(仿隋朝欄板）

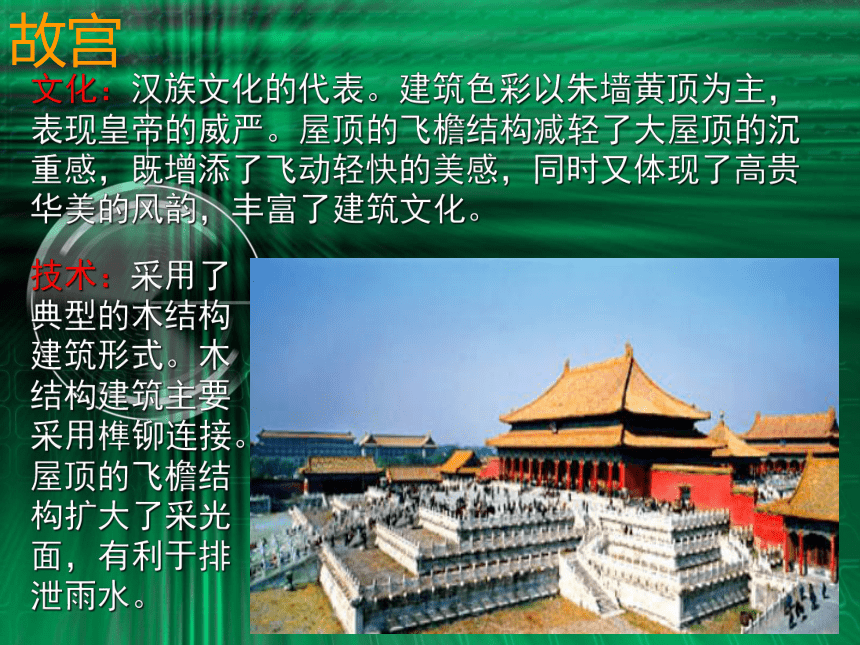

故宮
文化：漢族文化的代表。建筑色彩以朱墻黃頂為主，表現皇帝的威嚴。屋頂的飛檐結構減輕了大屋頂的沉重感，既增添了飛動輕快的美感，同時又體現了高貴華美的風韻，豐富了建筑文化。
技術：采用了典型的木結構建筑形式。木結構建筑主要采用榫鉚連接。屋頂的飛檐結構擴大了采光面，有利于排泄雨水。

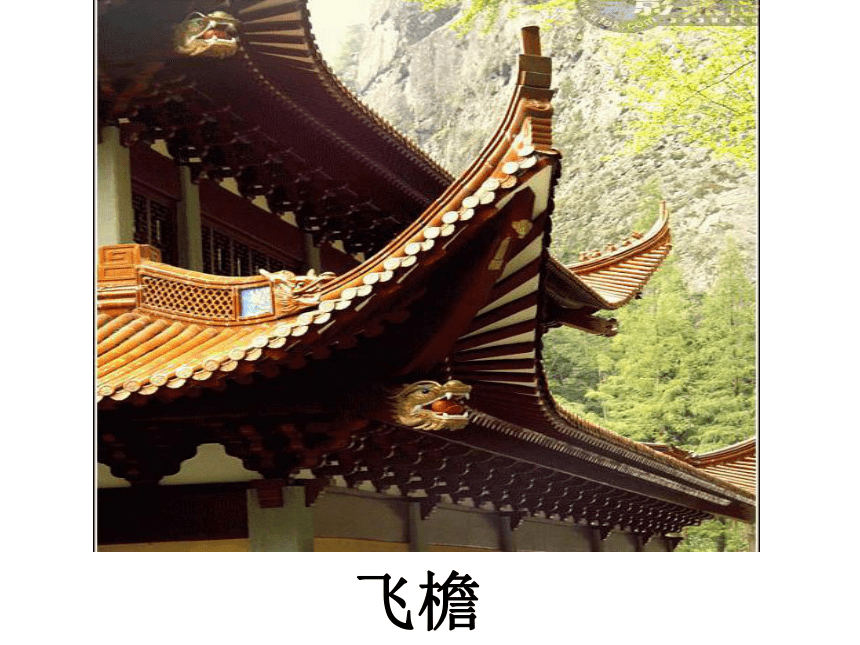

飛檐

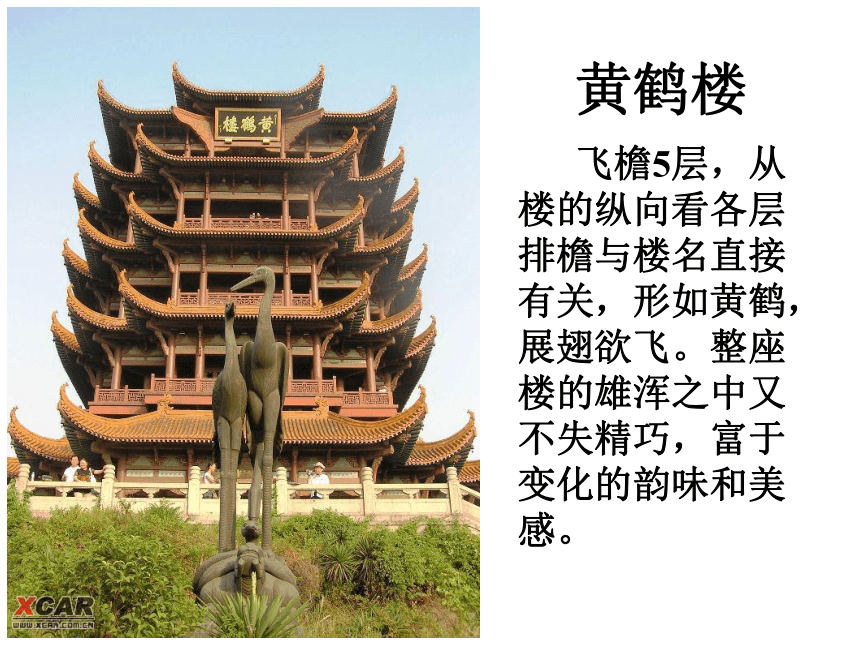

飛檐5層，從樓的縱向看各層排檐與樓名直接有關，形如黃鶴，展翅欲飛。整座樓的雄渾之中又不失精巧，富于變化的韻味和美感。
黃鶴樓
飛檐、斗拱
岳陽樓
斗拱
斗拱是中國木構架建筑特有的結構構件，在結構上挑出承重，并將屋頂的大面積荷載經斗拱傳遞到柱上。它有一定的裝飾作用，又是屋頂和屋身的過渡。此外，它還是封建社會森嚴的等級制度的象征和重要的建筑尺度衡量標準。斗拱一般使用在高級的官式建筑中，稱為大式建筑。因為斗拱的重要性，歷代建筑對它十分重視，使它成為判斷建筑時代的重要標志之一。
圣彼得大教堂
圣彼得大教堂
文化：體現了明顯的文藝復興時期提倡的古典主義形式，主要特征是羅馬式的圓頂穹窿、希臘式的石柱以及平的過梁相結合，是典型的哥特式教堂。整個教堂采用巨大的石材結構，象征著不朽和永恒。
技術：穹頂輪廓渾圓飽滿，穹頂上的肋與圍繞鼓座一圈的雙柱一一對應并向上延伸至頂部的采光亭，肋間以十道斷面小強度大的環形鐵箍抵抗穹頂向外的側推力。
法
國
巴
黎
圣
母
院
德
國
科
隆
教
堂
布
魯
塞
爾
廣
場
荷
蘭
阿
姆
斯
特
丹
中國的古典建筑——沉靜幽思
歐洲的古典建筑——雄壯奔放
二、中國民間建筑賞析
福建－客家土樓
客家土樓大多采用了圓的幾何形狀,厚實的夯土外墻和木結構為主的內部結構,土樓形對外不開窗,表現出客家人具有強烈的家族觀念和安全意識
吊腳樓
苗族、水族、侗族、瑤族、土族等少數民族居住的干欄式建筑。這種樓房往往依山傍水建成，體現人與自然的和諧。
江蘇－水鄉民居
江蘇氣候溫和濕潤、水域豐富，城鎮及鄉村民居大都利用地形、自由靈活地散列在流水縈壞的隙地上，臨河依水而建或跨溪而筑。住房布局緊湊、一般為2層樓房并建有樓閣，形成獨特的水鄉人家。
內蒙古－蒙古包
蒙古包、氈包是我國蒙古族、哈薩克族、塔吉克族等民族牧民居住的帳篷。蒙古包一般用柳條做骨架，外側包羊毛氈，再在頂部中央設可支起的圓形天窗，是一種可移動式圓形住宅。
陜西－窯洞
窯洞是典型西北黃土高原、黃河上游地區，少雨地帶的民居。夏季室溫比室外低約10度，冬季比室外約高15度。溫度比較穩定，可謂冬暖夏涼。
北京－四合院
中國北方的傳統民居，總的特點是以院落（或天井）為核心，以外實內虛的原則和中軸對稱格局規整地布置各種用房。它表現出中國人對家族和諧完整的追求以及抵御外來勢力的強烈意識。
云南－傣族竹樓
傣族竹樓，相傳是傣族祖先根據鳳凰降落在傣鄉的姿態演化而建造。竹樓分上、下兩層。上層住人距離地面2.5米左右，以木樁或青竹為柱。下層無墻，用以飼養牲畜及堆放雜物，屋頂為雙斜面呈人字型，覆蓋“草排”或瓦。室內用竹墻隔開，內間臥室，外間為客室。地板富有彈性，陽光和風經竹縫透入，雅致舒服。
安徽－民居
其布局一般都以三合院或四合院為基本單位，但宏觀世界與北京的院落形式有別。根據當地氣候、地形的特點，安徽傳統的民居建筑多為各種造型的二層樓房，有的依山傍水，有的參差起伏，有的層樓疊院，精致樸素、堂皇俊秀。
三、中國古典家具榫卯結構欣賞
丹麥設計師經典結構——蛋形椅
手機經典結構——滑蓋
手機經典結構——側滑
手機經典結構——翻蓋
手機經典結構——旋蓋
手機經典結構——直板
習 題
1、結構是指（ ）
A、構成自身的空間形態
B、事物各個組成部分的有序搭配和排列
C、承受力和抵抗變形
D、可承受力的非架構形態
B
2、結構的構件受力多種多樣，基本的受力形式有（ ）
①受重力②受拉、受壓 ③受剪切、受扭轉 ④ 受彎曲
A、①②④ B、①③④
C、①②③ D、②③④
D
3、在混凝土梁中加鋼筋主要是為了提高梁的（ ）強度
A、抗拉 B、抗壓
C、抗扭 D、抗剪
A
4、材質相同，截面粗細不同的兩個桿件，在相同的拉力作用下，遭受破壞的程度不一樣，細截面的桿件先被破壞，原因是（ ）
A、 截面越大，桿件的內力越大
B、 截面越小，桿件的內力越小
C、截面越大，桿件承受的應力大
D、截面越小，桿件承受的應力越大
D
5、結構具有抵抗被外力破壞的能力。是指結構的（ ）
A、穩定性 B、內力
C、應力 D、強度
D
