探究結構
第一單元 結構與設計
第二節 穩固結構的探析
樹歪了

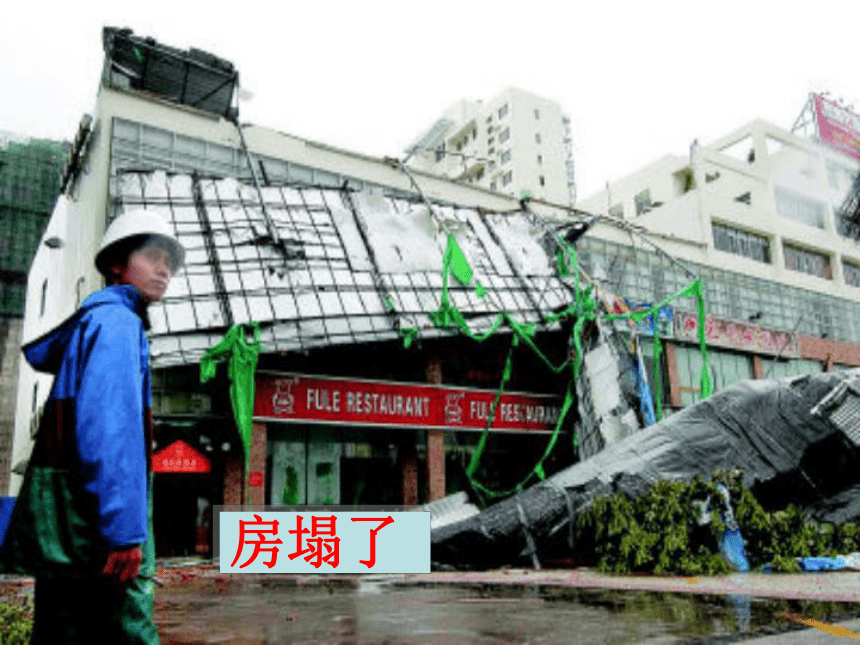

房塌了
廣告牌倒了
汽車壓扁了
還
有
一
些
屹
立
不
倒
的
影響結構穩固的因素有哪些呢？
一、結構與穩定性

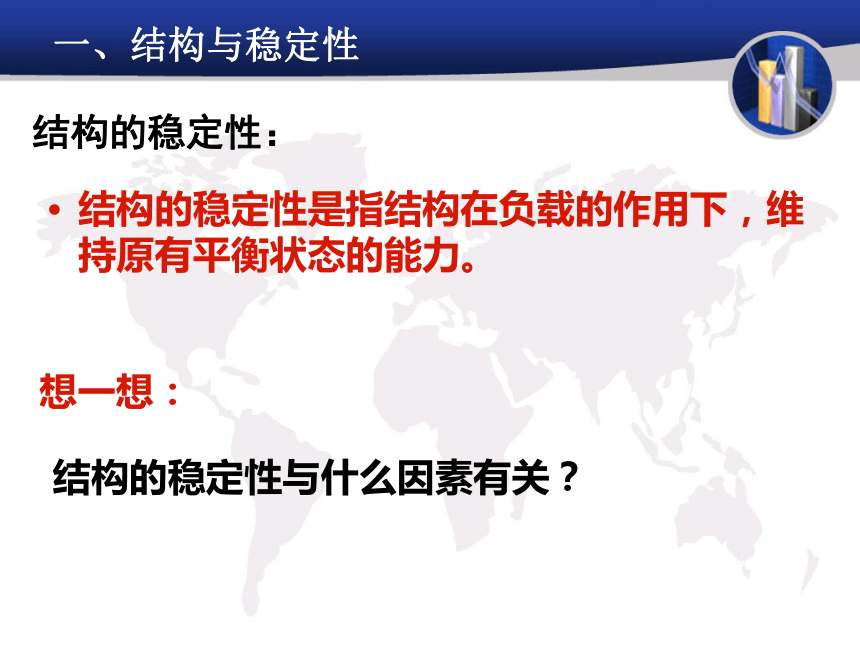

結構的穩定性：
結構的穩定性是指結構在負載的作用下，維持原有平衡狀態的能力。
結構的穩定性與什么因素有關？
想一想：
（一）影響結構穩定性的主要因素：

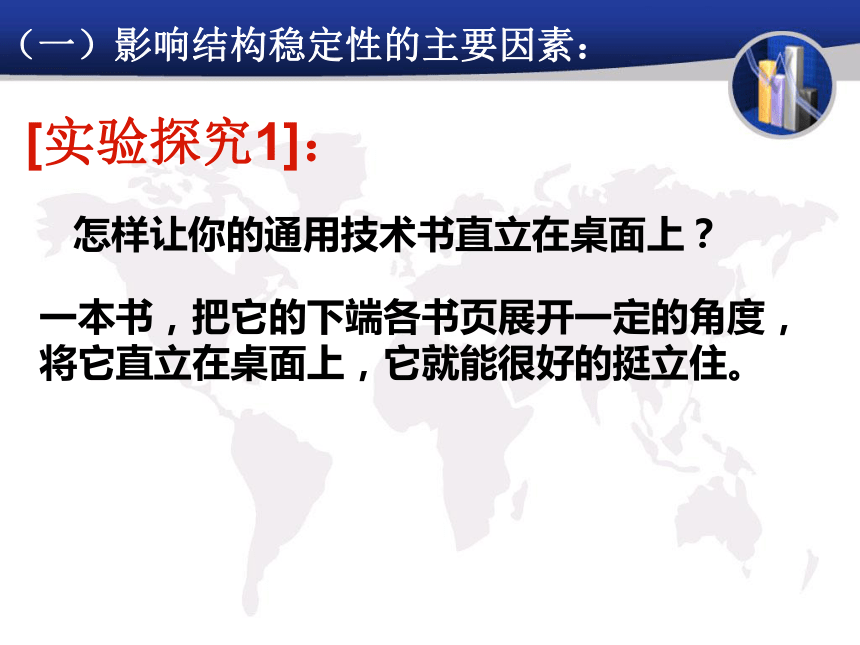

[實驗探究1]：
怎樣讓你的通用技術書直立在桌面上？
一本書，把它的下端各書頁展開一定的角度，將它直立在桌面上，它就能很好的挺立住。

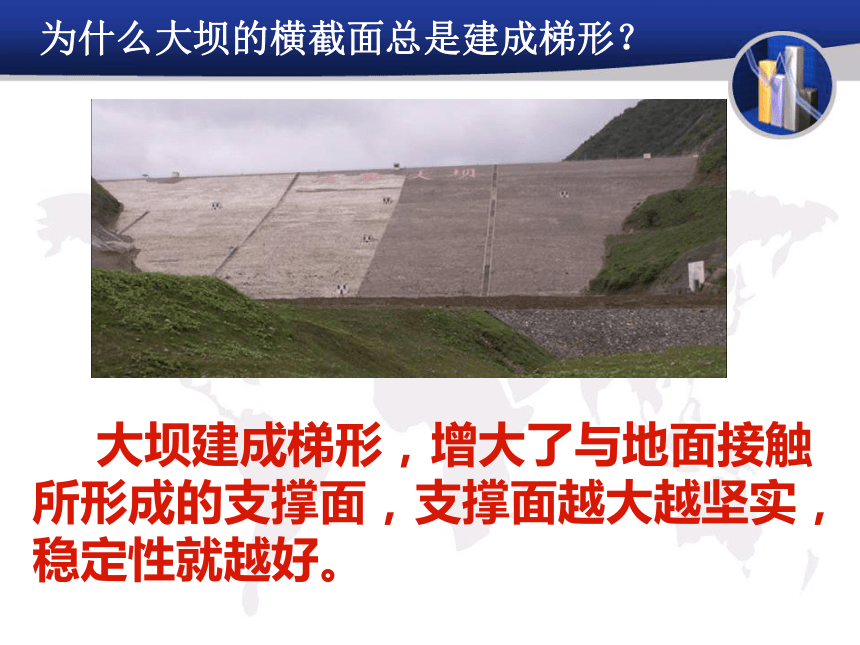

為什么大壩的橫截面總是建成梯形？
大壩建成梯形，增大了與地面接觸所形成的支撐面，支撐面越大越堅實，穩定性就越好。

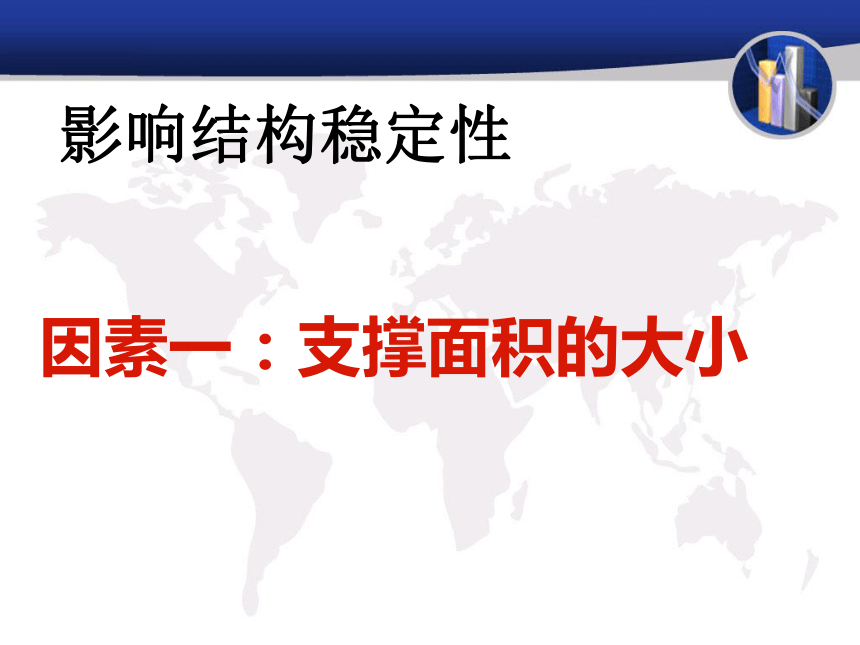

因素一：支撐面積的大小
影響結構穩定性

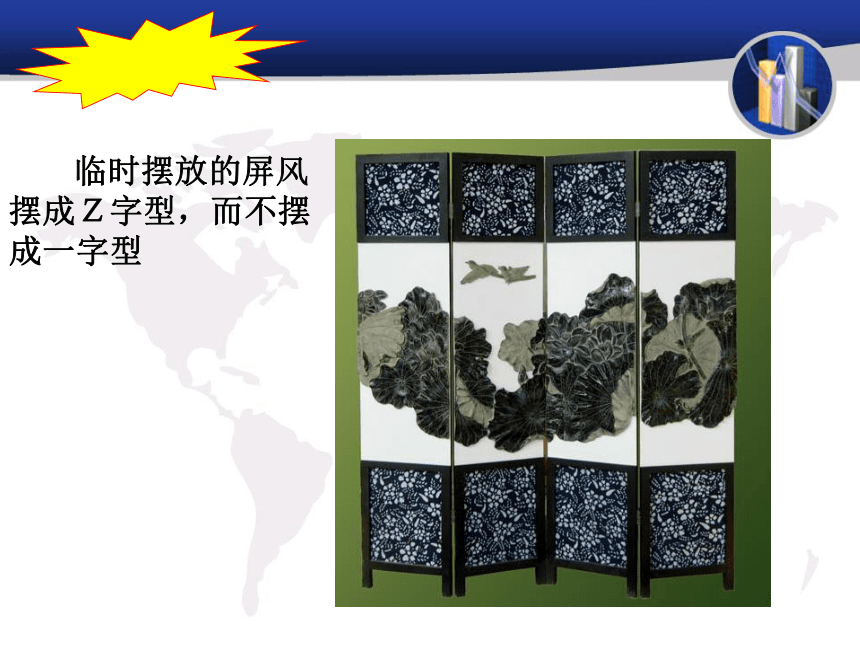

臨時擺放的屏風擺成Ｚ字型，而不擺成一字型

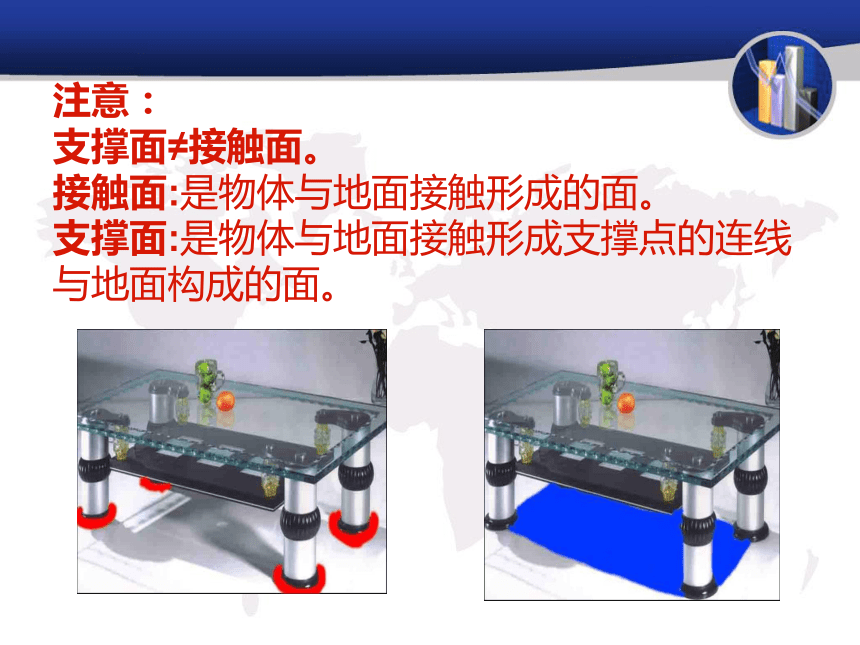

注意：
支撐面≠接觸面。
接觸面:是物體與地面接觸形成的面。
支撐面:是物體與地面接觸形成支撐點的連線與地面構成的面。
[實驗探究2]：落地扇為什么不易傾倒？
因素二：重心位置
落地扇的底座采用較重的材料，風扇比底座輕很多，使落地扇的重心降低。
判斷穩定性：
穩定
不夠穩定
因素三：
結構的穩定性與它的幾何形狀有關。
影響結構穩定性的主要因素
結構跟地面所形成的支撐面的大小
結構重心位置的高低
結構的形狀
不穩定的結構應用：
１.倒置的啤酒瓶可以預報地震。
２.在打水的桶口邊掛一重物，在水面時能自動翻倒打水。
例證性試題
為了使板凳更穩定，不宜采取的方法是（ ）
A、把板凳腿都同樣縮短一點
B、把板凳腿適當加粗
C、把板凳腿下端用木條連接起來
D、把板凳上表面的面積加大
D
二、結構與強度
1、結構的強度
指結構具有的抵抗 外力破壞的能力。
2、影響結構強度的主要因素
（1）結構的形狀
形狀對強度的影響有兩點：
一是結構的外部形狀，
二是結構的構件截面形狀。
結構的外部形狀:
三角形是框架結構中最基本的形狀之一,它結實、穩定、所用材料最少。
在長方形或六邊形的框架中間，加上支撐構件，構成三角形，就可以大大增加它的牢固程度。
(2)結構的材料
組成結構的常見材料：塑料、木材、鋼材。
問題：是不是鋼材組成的結構的強度一定比塑料或木材大？
（3）因素3：構件之間的連接方式：
結構的連接是指通過一定的連接物將構件組成整體結構。
結構構件的連接通常有以下兩類：
鉸連接 剛連接
鉸連接：被連接的構件在連接處不能相對 移動，但可以相對轉動，具體有松螺栓、松鉚等。
剛連接：
被連接的構件在連接處不能相對移動，也不能相對轉動，具體有榫接、膠接、焊接等。
榫接
膠接
焊接
（1）．對一個用4根小木條釘成的相片框,使它更牢固的做法是什么
馬上行動
可用直角鐵片固定在連接處的背面。
（2）．在自行車各部件之間的連接中,三角架屬于_ __ _ __連接；剎車連桿之間屬于_________連接；輻條與鋼圈之間屬于_______________連接。
鉸
鉸
剛
影響結構強度的三因素：
強度
形狀
材料
連接方式
結構對事物的功能和作用產生著直接的影響，結構的改變可能導致功能的改變
（三）、結構與功能:
小結
一、結構的穩定性
影響結構穩定性的三個因素：重心位置、支撐面積的大小和結構的形狀
二、結構的強度
影響結構強度的三因素：結構的形狀、結構的材料與連接方式
三、結構與功能
比薩斜塔為什么不倒塌？
它從1174年始建，1350年竣工，經歷了176年。但由于塔身過重，地質松軟，因此塔身仍以每年1．25毫米的速度向南傾斜。到1999年1月，塔頂比中軸線偏斜已達4．8米。意大利當局為了拯救斜塔，已向全世界廣泛征求保護方案，同時在塔的北側加壓了830噸的鉛塊，并在塔身的三分之一處加了一圈銅纜，向北牽拉固定。
