德國汽車和Inter cpu處理器為什么會成為世界的著名產品？
為什么相同的材料，會生產出不同性能、不同質量的產品？
為什么相同功能的電視機、手機會價格不一樣，使用壽命會不一樣？
人們為什么會崇尚名牌？僅僅是廣告的作用嗎
第一節 工藝
第四章 設計的實現—制作
1、認識工藝？
工藝 ：將圖紙表達的設計方案變成實體產品的方法與過程。
工藝既表示生產過程（工藝流程）
工藝也表示加工方法（鉗工工藝、熱處理工藝等等）
工藝還表示制造質量（工藝水平）
工藝也是一種生產資源（工藝員、工藝師、工藝設備等）

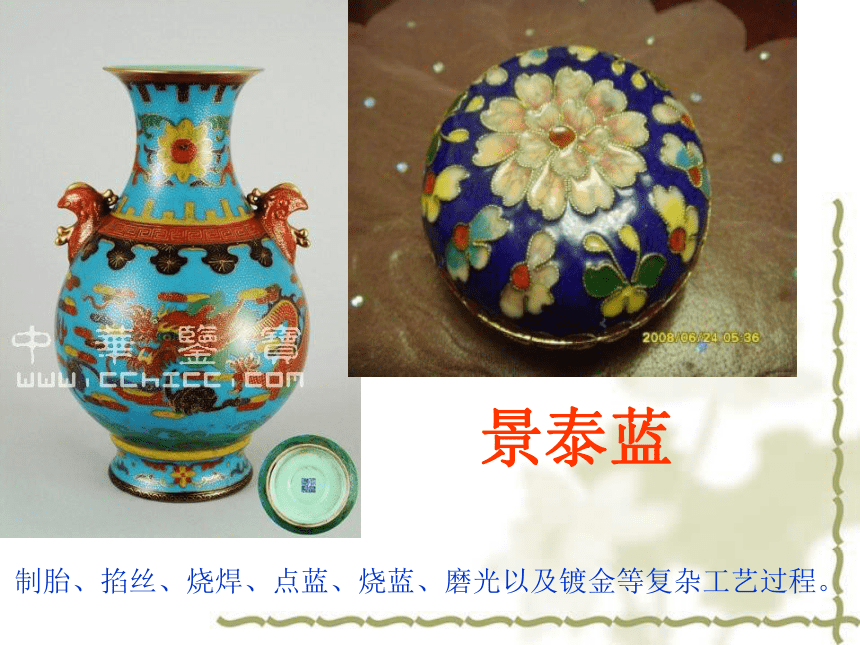

景泰藍
制胎、掐絲、燒焊、點藍、燒藍、磨光以及鍍金等復雜工藝過程。
殺青
揉捻
干燥
綠茶
萎凋
揉捻
發酵
干燥
紅茶
工藝不同，產品會不同

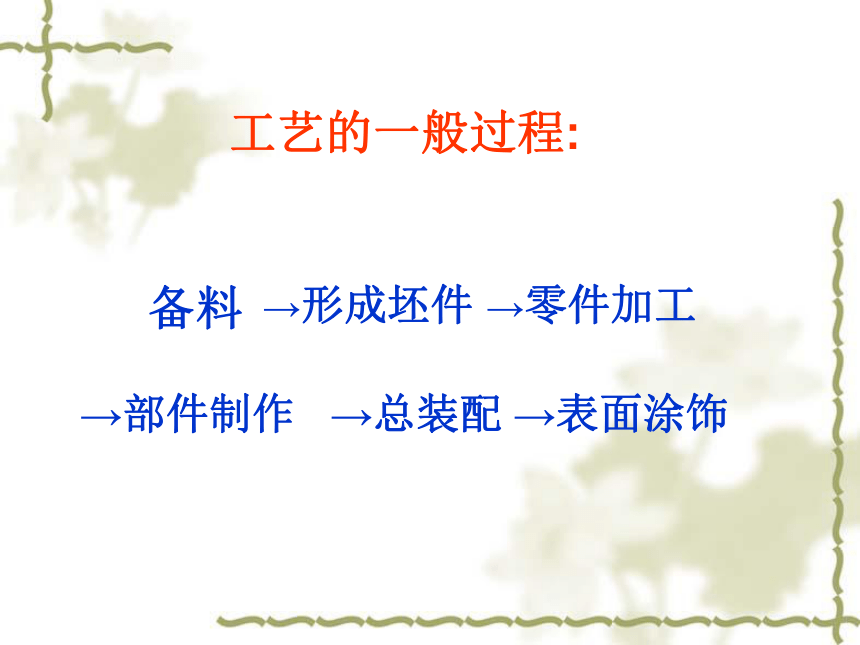

工藝的一般過程:
備料
→形成坯件
→零件加工
→部件制作
→總裝配
→表面涂飾

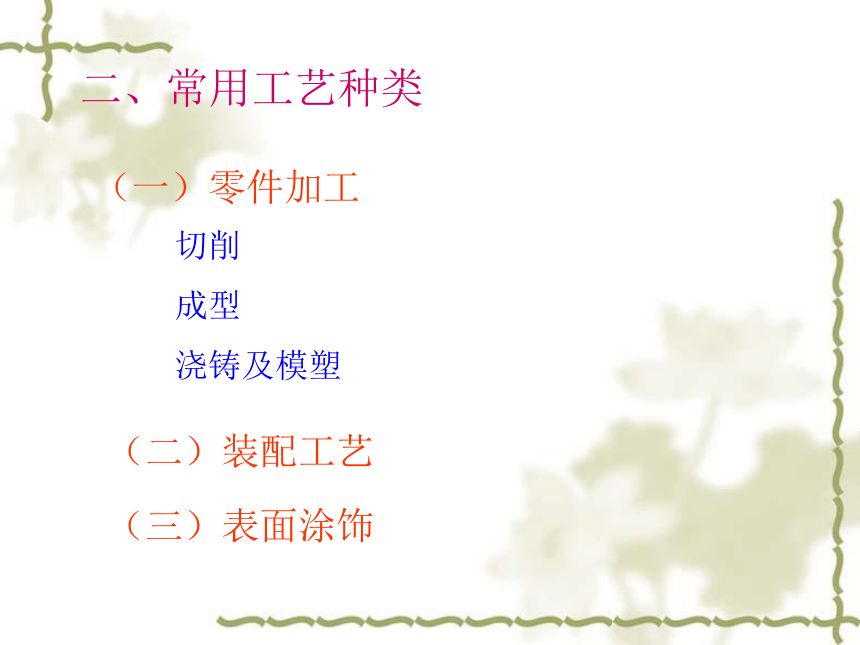

二、常用工藝種類
（一）零件加工
切削
成型
澆鑄及模塑
（二）裝配工藝
（三）表面涂飾

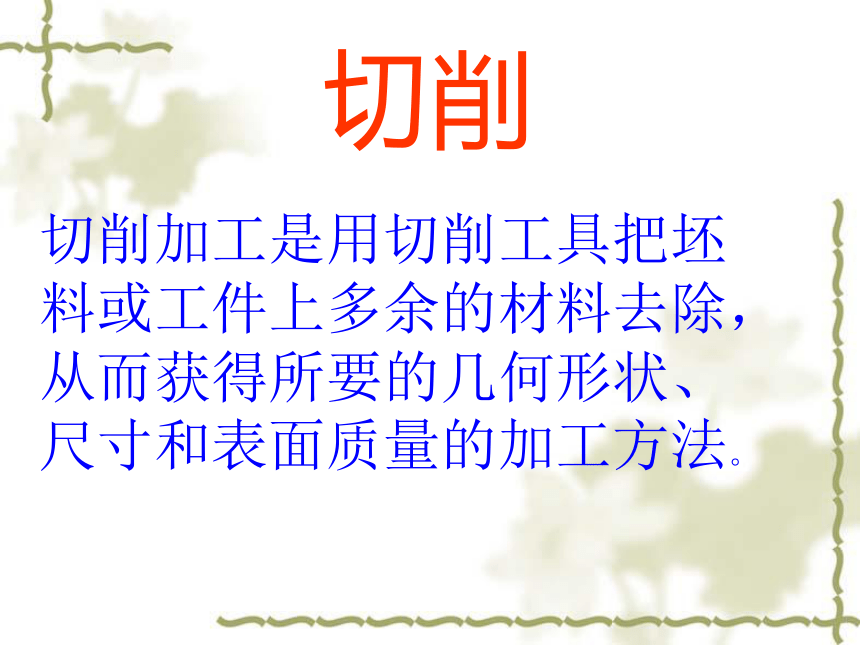

切削加工是用切削工具把坯料或工件上多余的材料去除，從而獲得所要的幾何形狀、尺寸和表面質量的加工方法。
切削

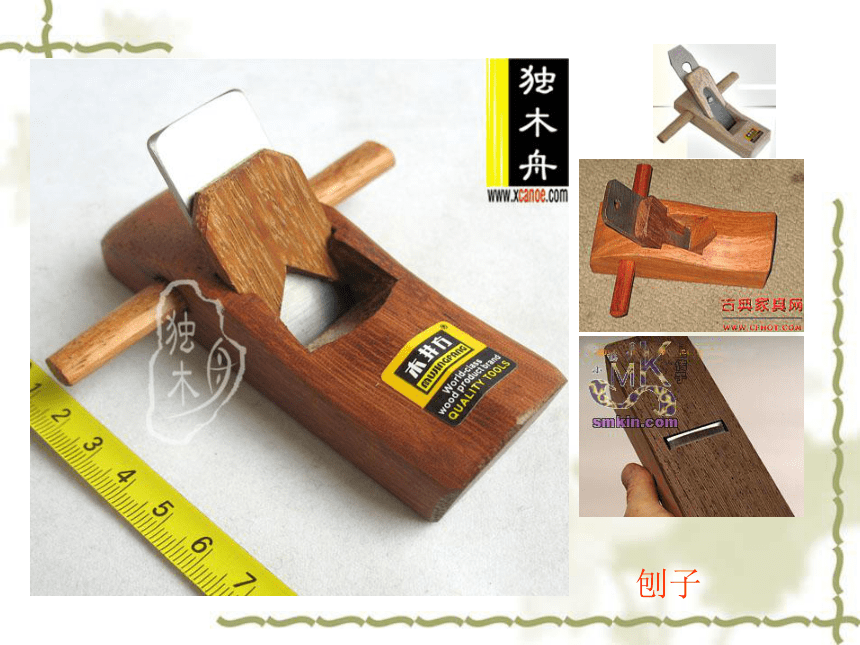

刨子

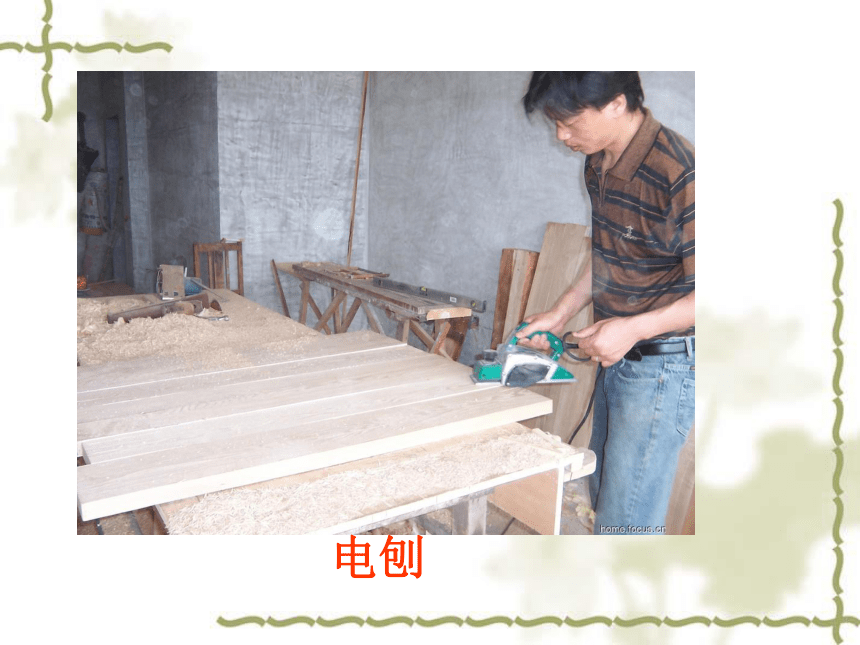

電刨
電鋸
斧子與鑿子
銼刀
臺鉆
電鉆
臺虎鉗
名稱：
用途：
操作：
手鋸（鋼鋸）
主要用來鋸割金屬；
1、上鋸：鋸齒朝外；
2、起鋸；起鋸角要小（15度），鋸程要短，用力要小，當鋸條陷入2-3mm時，才正常鋸割；
3、鋸割：推鋸加壓、回拉不加壓，鋸程要長，推拉要有節奏；
常用工具及其加工方法
名稱：
用途：
操作：
銼刀
去除工件切割面的毛刺，加工成指定的尺寸、形狀等；
在推銼過程中，左手的施壓由大變小，右手的施壓由小變大，使銼刀平衡而不上下擺動；
常用工具及其加工方法
名稱：
用途：
操作：
樣沖
用于鉆孔中心處沖出沖眼，防止鉆孔中心滑移；
1、應該斜看靠近沖眼部位；
2、沖眼時沖尖對準劃線交點；
3、敲擊前要扶直樣沖；
常用工具及其加工方法
名稱：
用途：
操作：
臺虎鉗
用于裝夾工件；
1、轉動絲杠：就能夾緊工件；
2、旋緊夾緊手柄，使臺虎鉗不會周向轉動；
常用工具及其加工方法
名稱：
用途：
操作：
臺鉆
用鉆頭在實體材料上打孔；
1、鉆孔要集中注意力；
2、要戴防護眼鏡，不準戴手套；
3、不準用手直接扶持小工件；
常用工具及其加工方法
鉆孔注意事項
做到“二要二不”：
（1）、操作要集中注意力，鉆孔要戴防護眼鏡，以防鉆屑飛出傷害眼睛；
（2）、不準帶手套操作，以防鉆頭卷住手套而傷害手指；不能用手直接扶持小工件、薄工件，以免造成傷害事故。
金屬材料的加工工藝
金屬材料的種類繁多，常見的金屬材料可分為黑色金屬、有色金屬。
不同的金屬材料具有不同的性能。一般說來，金屬材料的加工包括劃線、鋸割、切削等工序。
使用適當的力量，利用材料的塑性，將材料改變至所需要的形狀及大小，且材料在成型前后的質量保持不變。
成型
成型的加工方法有：彎折、壓制
泥塑
沖壓成型的不銹鋼餐具
金飾品
澆鑄及模塑
將液態或加熱熔化成液態的材料，倒入預先做好的模具中，凝固后使材料變成與模具相同形狀的加工方法。如：塑料玩具、陶瓷玩具、水龍頭、石膏像、蠟燭、古代的青銅器等。
澆鑄及模塑
陶瓷
青銅器
分析思考：
農具、自行車、鋁鍋、鐵鍋和硬幣的制造或生產用到了哪些零部件加工工藝？
農具生產：
自行車:
鋁鍋：
鐵鍋：
硬幣：
澆鑄、彎折、切削
鑄造、切削、彎折、沖壓
沖壓
澆鑄
澆鑄
小結：
1、工藝的一般過程:備料→形成坯件→零件加工→部件制作→總裝配→表面涂飾。
2、切削加工是用切削工具把坯料或工件上多余的材料去除，從而獲得所要的幾何形狀、尺寸和表面質量的加工方法。
3、常用切削工具及其正確使用：手鋸、銼刀、刨子、臺鉆、電鉆、臺虎鉗等。
4、成型:使用適當的力量，利用材料的塑性，將材料改變至所需要的形狀及大小，且材料在成型前后的質量保持不變。成型的加工方法有：彎折、壓制
5、澆鑄及模塑:將液態或加熱熔化成液態的材料，倒入預先做好的模具中，凝固后使材料變成與模具相同形狀的加工方法。
檢測練習：
1、在景泰藍的制作中，將紫銅片彎折或敲擊屬于零部件加工中的（ ）工藝
A、成型 B、黏接 C、切削 D、模塑
2、以下哪一項不是工藝（ ）
A、汽車的裝配流程 B、景泰藍的上色法
C、可口可樂的生產配方 D、手工業的藝術品
A
D
3、手鋸的正確操作方法是 （ ）
A、起鋸時鋸程要長，推鋸加壓，回拉不加壓
B、起鋸時鋸程要短，推鋸不加壓，回拉加壓
C、起鋸時鋸程要短,當陷入工件2～3mm時,鋸程要長,推鋸加壓,回拉不加壓
D、起鋸時鋸程要長,當陷入工件2～3mm時,鋸程要長,推鋸加壓,回拉不加壓
C
4、關于銼刀的使用，以下說法不正確的是：( )
A.斷面比較小的銼刀在使用時，施力不要過大；
B.銼刀和銼柄上防止油脂污染；
C.銼削產生的切屑要用嘴吹掉；
D.銼刀用后，應妥善放置，不應重疊擺放
C
5、為使金屬工件符合設計所要求的形狀和粗糙度，往往需要進行銼削和檢查工作面的垂直度。下列是有關銼削和用90°角尺檢查工作面垂直度的圖示，其中操作正確的是（ ）

A．①③ B．②③ C．①④ D．②④
C
6、小王在鋸割操作中折斷了鋸條，現在需要更換鋸條，正確的流程是 （ ）
A、旋松螺母—取下斷鋸條—旋緊螺母—安上新鋸條
B、取下斷鋸條—旋松螺母—安上新鋸條---旋緊螺母
C、旋緊螺母—取下斷鋸條—安上新鋸條---旋緊螺母
D、旋緊螺母—取下斷鋸條—旋松螺母—安上新鋸條
B
