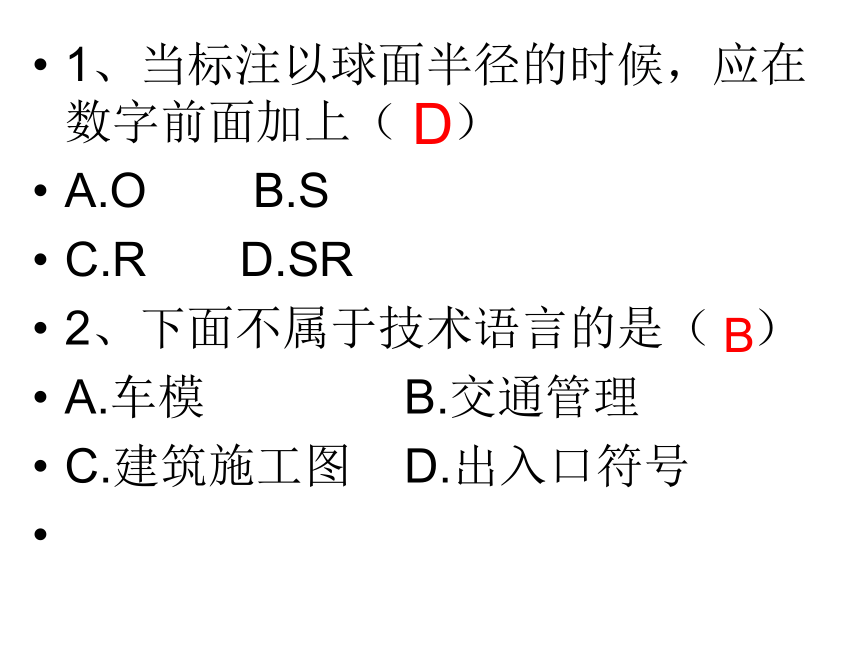

1、當標注以球面半徑的時候，應在數字前面加上（ ）
A.O B.S
C.R D.SR
2、下面不屬于技術語言的是（ ）
A.車模 B.交通管理
C.建筑施工圖 D.出入口符號
D
B

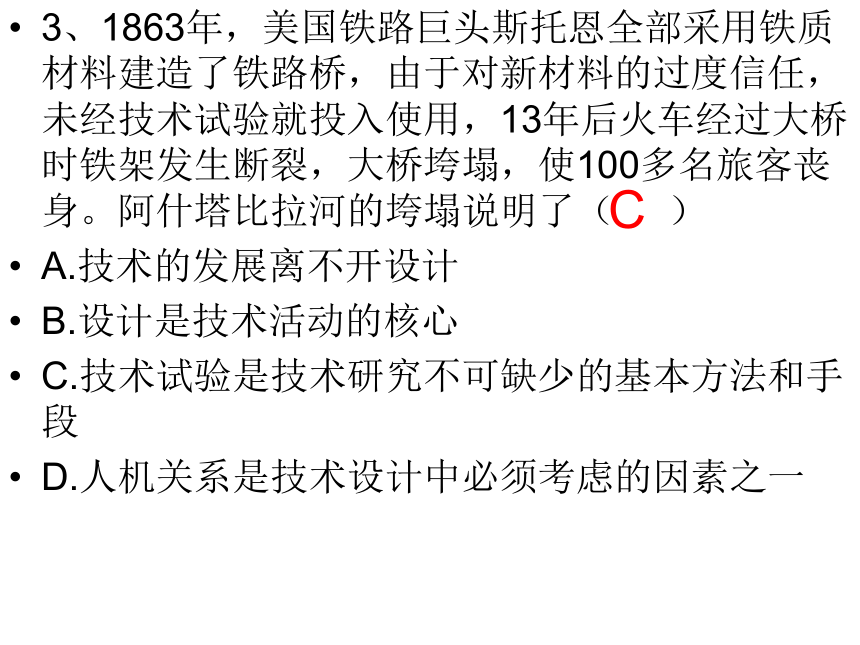

3、1863年，美國鐵路巨頭斯托恩全部采用鐵質材料建造了鐵路橋，由于對新材料的過度信任，未經技術試驗就投入使用，13年后火車經過大橋時鐵架發生斷裂，大橋垮塌，使100多名旅客喪身。阿什塔比拉河的垮塌說明了（ ）
A.技術的發展離不開設計
B.設計是技術活動的核心
C.技術試驗是技術研究不可缺少的基本方法和手段
D.人機關系是技術設計中必須考慮的因素之一
C

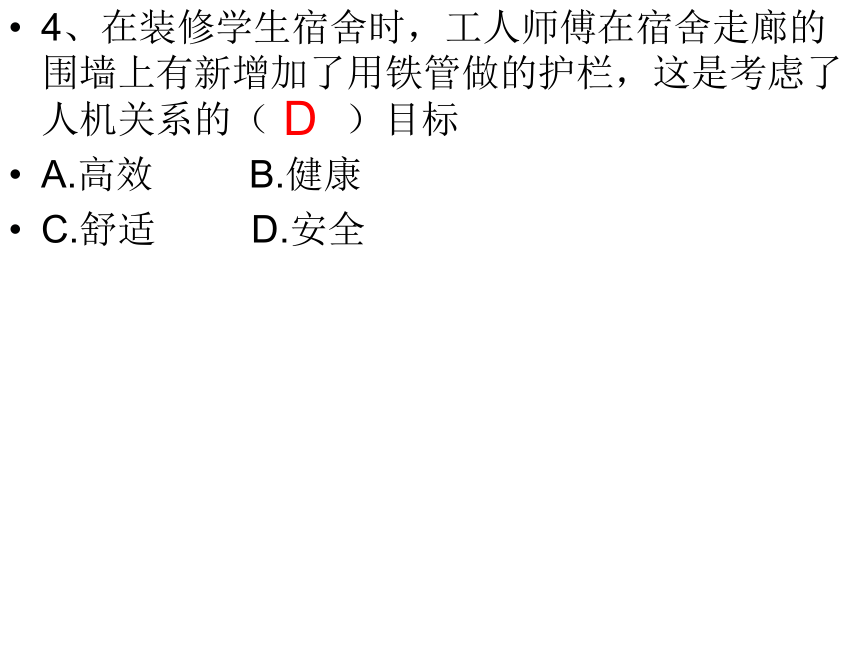

4、在裝修學生宿舍時，工人師傅在宿舍走廊的圍墻上有新增加了用鐵管做的護欄，這是考慮了人機關系的（ ）目標
A.高效 B.健康
C.舒適 D.安全
D

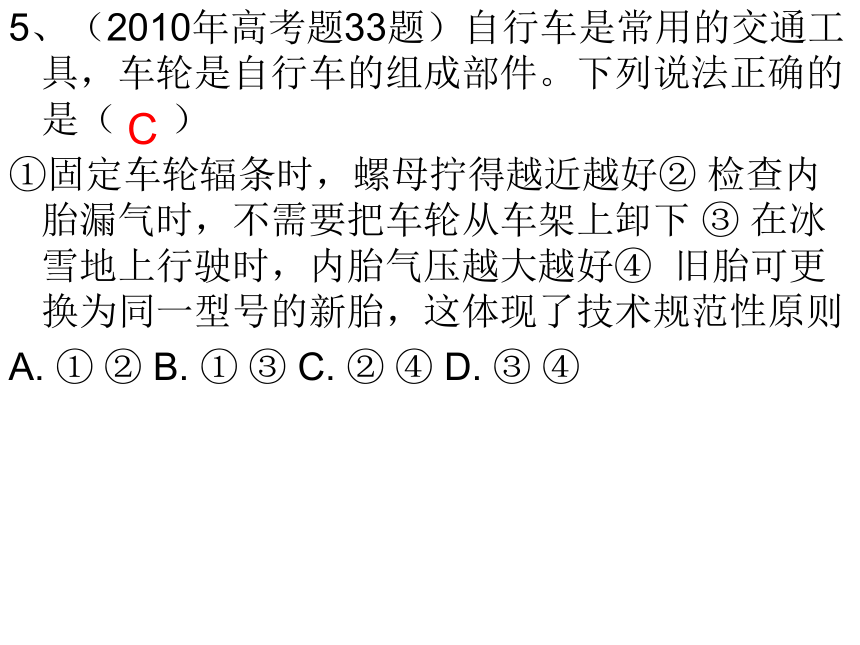

5、（2010年高考題33題）自行車是常用的交通工具，車輪是自行車的組成部件。下列說法正確的是（ ）
①固定車輪輻條時，螺母擰得越近越好② 檢查內胎漏氣時，不需要把車輪從車架上卸下 ③ 在冰雪地上行駛時，內胎氣壓越大越好④ 舊胎可更換為同一型號的新胎，這體現了技術規范性原則
A. ① ② B. ① ③ C. ② ④ D. ③ ④
C
二、機械制圖與識圖基礎：……

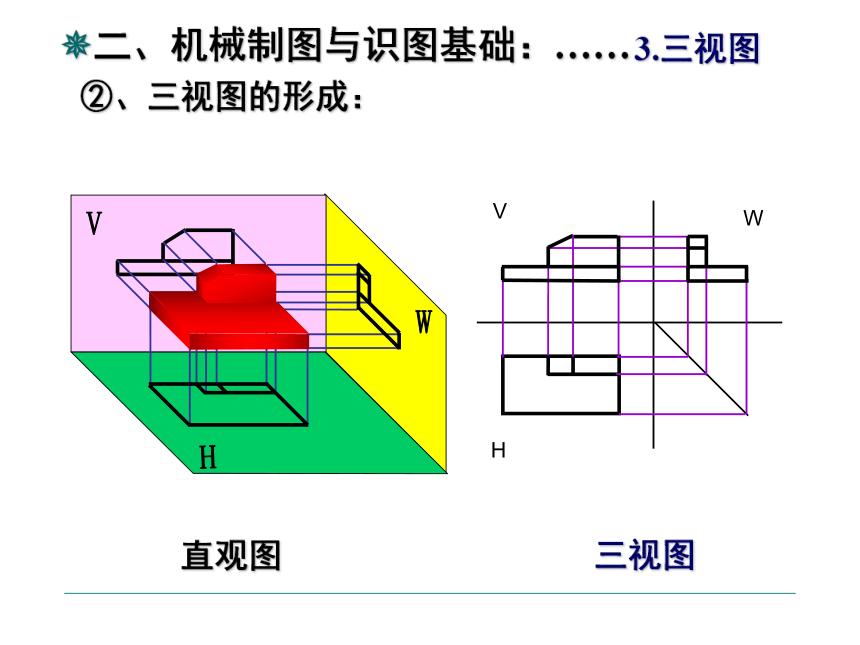

3.三視圖
②、三視圖的形成：
V
W
H
直觀圖
三視圖
V
W
H

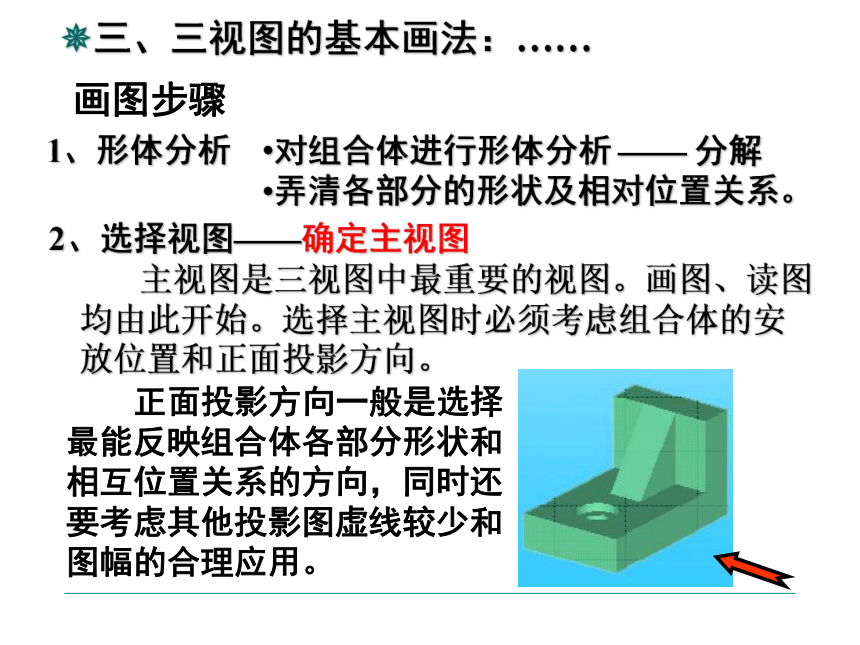

畫圖步驟
對組合體進行形體分析 —— 分解
弄清各部分的形狀及相對位置關系。
1、形體分析
主視圖是三視圖中最重要的視圖。畫圖、讀圖均由此開始。選擇主視圖時必須考慮組合體的安放位置和正面投影方向。
正面投影方向一般是選擇最能反映組合體各部分形狀和相互位置關系的方向，同時還要考慮其他投影圖虛線較少和圖幅的合理應用。
2、選擇視圖——確定主視圖
三、三視圖的基本畫法：……
標題欄

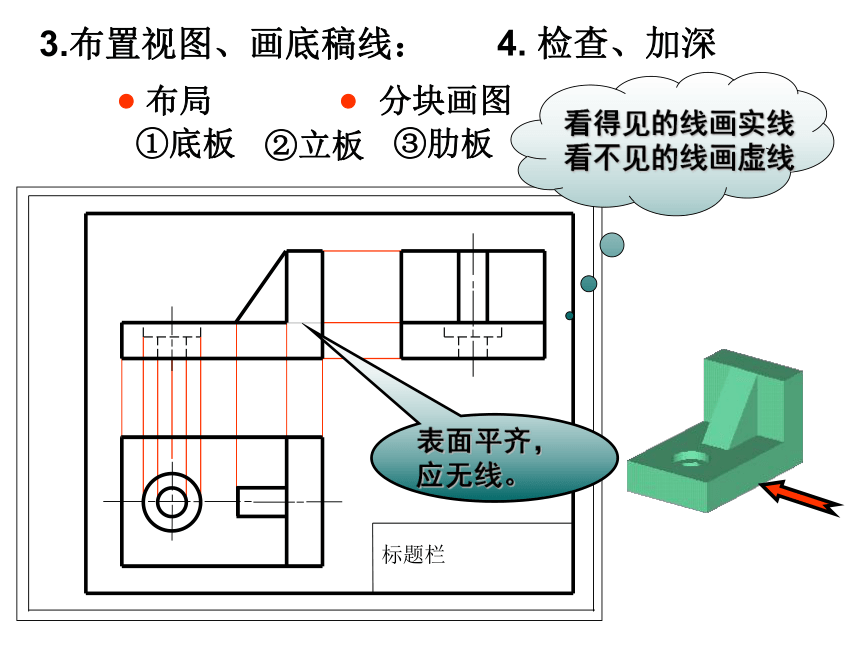

3.布置視圖、畫底稿線：
①底板
分塊畫圖
②立板
③肋板
看得見的線畫實線
看不見的線畫虛線
表面平齊，
應無線。
布局
4. 檢查、加深

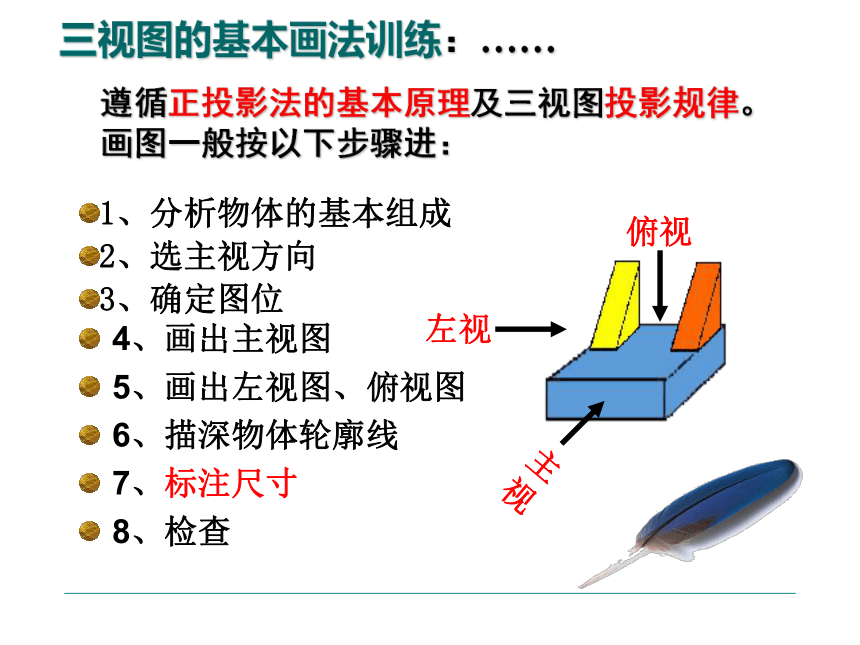

三視圖的基本畫法訓練：……
遵循正投影法的基本原理及三視圖投影規律。畫圖一般按以下步驟進：
4、畫出主視圖
5、畫出左視圖、俯視圖
6、描深物體輪廓線
7、標注尺寸
8、檢查
2、選主視方向
1、分析物體的基本組成
3、確定圖位

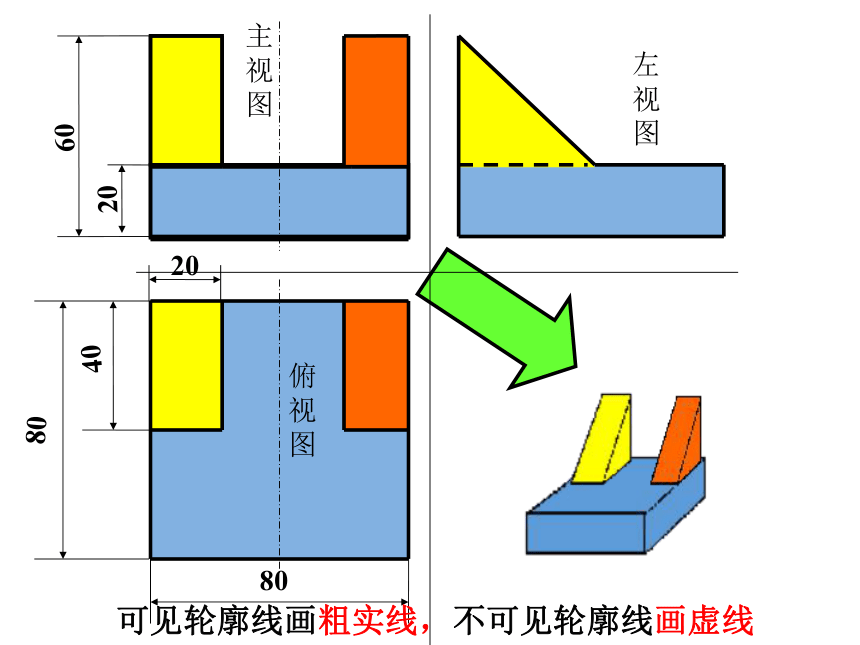

主視
左視
俯視
20
40
80
60
20
80
主視圖
俯視圖
左視圖
可見輪廓線畫粗實線，不可見輪廓線畫虛線
繪圖實例：
1、基本幾何體（柱、錐、臺、球）
例1：六棱柱
主視
2、組合體（由基本幾何體通過組合或截割得到）
主視
例2：鏜刀桿頭部（一個帶長方形穿孔的圓柱）
例3：模塊
主視
畫組合體三視圖的要點：
①分清各簡單形體②按簡單形體逐個從大到小、從外到里的順序畫③用好“正、齊、等”
一、設計和交流中的技術語言：……
技術語言的種類---符號
下面是一些交通符號,分別表示什么意思
禁止進入
禁止帶寵物
注意
停車
安全出口
設計和交流中的技術語言：……
技術語言的種類---符號
強制性產品認證制度
無公害食品是指無污染、無毒害、安全的食品。
綠色食品：是指無污染、優質、營養食品
有機食品：是指根據有機農業原則，生產過程絕對禁止使用人工合成的農藥、化肥、色素等化學物質和采用對環境無害的方式生產、銷售過程受專業認證機構全程監控，通過獨立認證機構認證并頒發證書，銷售總量受控制的一類真正純天然、高品味、高質量的食品。
